III.4 Auswerten einer Messreihe

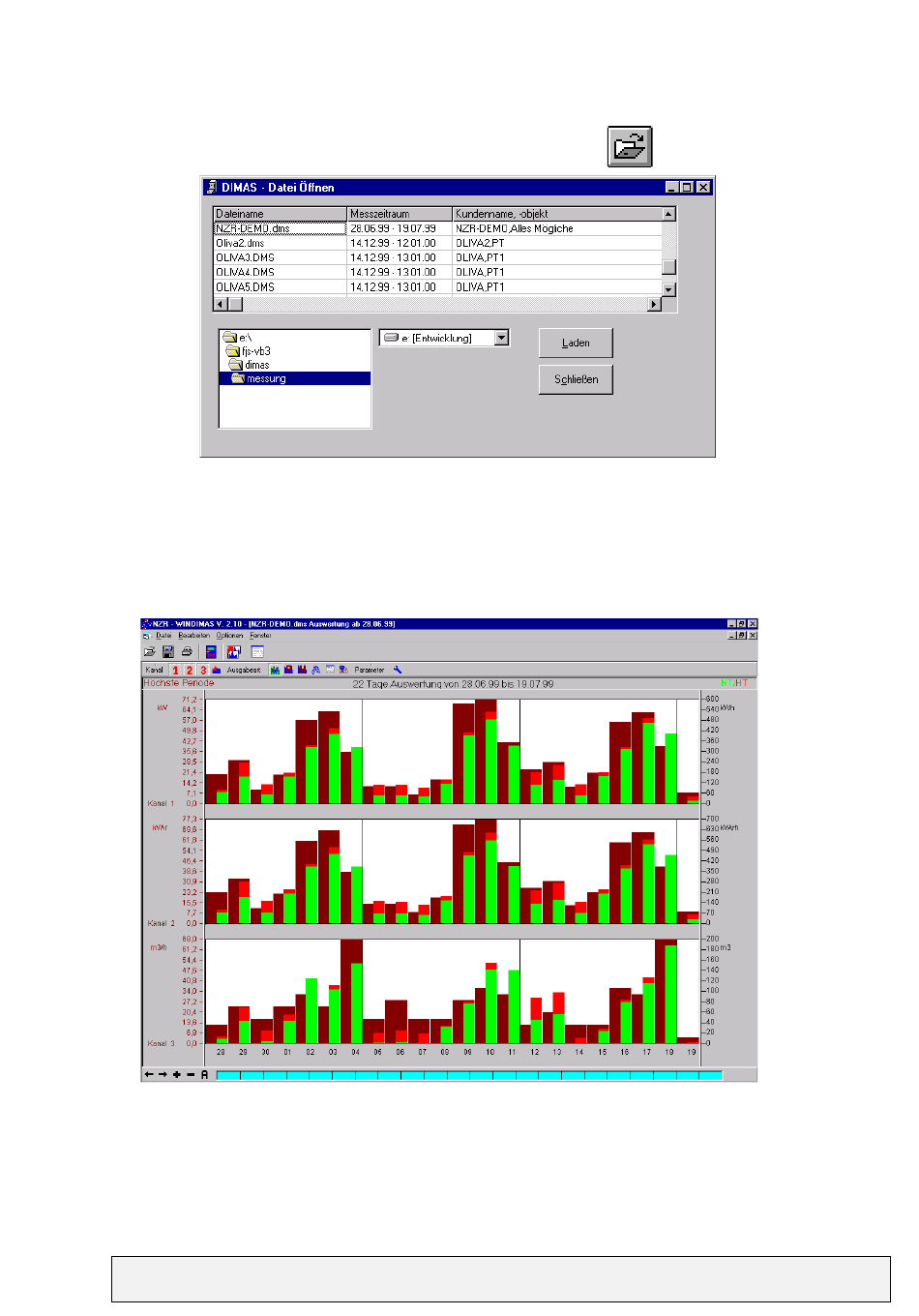

Zum Auswerten einer Messreihe muß diese zunächst geladen werden. Dazu dient der Menüpunkt 'Datei
– Öffnen' (bzw. die Kurzwahl 'Strg – O') oder die Schaltfläche
Dieses Fenster listet die im jeweiligen Verzeichnis vorhandenen Messreihen mit weiteren Angaben wie
Startzeitpunkt, Firma und Ort der Messung.
Die Auswahl erfolgt durch Doppelklick, Eingabe-Taste oder mit der Schaltfläche 'Laden'.
Nach dem Laden der Messreihe erscheint das Fenster 'Auswertung'.
Dieses zeigt zunächst einen Überblick über die gesamte Messreihe. Dazu werden die jeweiligen
Tageshöchstwerte der Meßperiodenleistung (hier grün), der HT-Verbrauch (hier dunkelblau) und der NT-
Verbrauch ( hier hellblau) grafisch dargestellt. Bei mehrkanaligen Messreihen erscheinen diese Angaben
in entsprechender Häufigkeit bei Stauchung der Y-Achsen.
Handbuch DIMAS3, WinDIMAS32
1995 - 2015 NZR - Energiesysteme GmbH, Bad Laer
Seite 19
