Mögliche Optionen für AUX-Ausgang
(potenzialfrei wechselndes Relais)
Per Relaisfunktion über ein potenzialfrei wechselndes
Relais (max. 2 A) an der Eingangsplatine (AA3), Anschluss-
klemme X7 besteht die Möglichkeit für einen externen
Anschluss.
Verfügbare Funktionen des externen Anschlusses:
Sammelalarmanzeige.
■
Steuerung der Brauchwasser-Zirkulationspumpe.
■
Externe Umwälzpumpe, z.B. externe Pumpen- und
■
Mischergruppe.
Externe Klappe für Frostschutz.
■
Wird eine der o. g. Funktionen mit Anschlussklemme X7
verbunden, muss dies in Menü 5.4 ausgewählt werden,
siehe Seite 50.
Der Sammelalarm ist werkseitig voreingestellt.
HINWEIS!
Eine Zubehörplatine ist erforderlich, wenn
mehrere Funktionen mit Anschlussklemme X7
verbunden werden sollen, während gleichzeitig
die Sammelalarmanzeige aktiviert ist (siehe
Seite 59).
AA3-X7

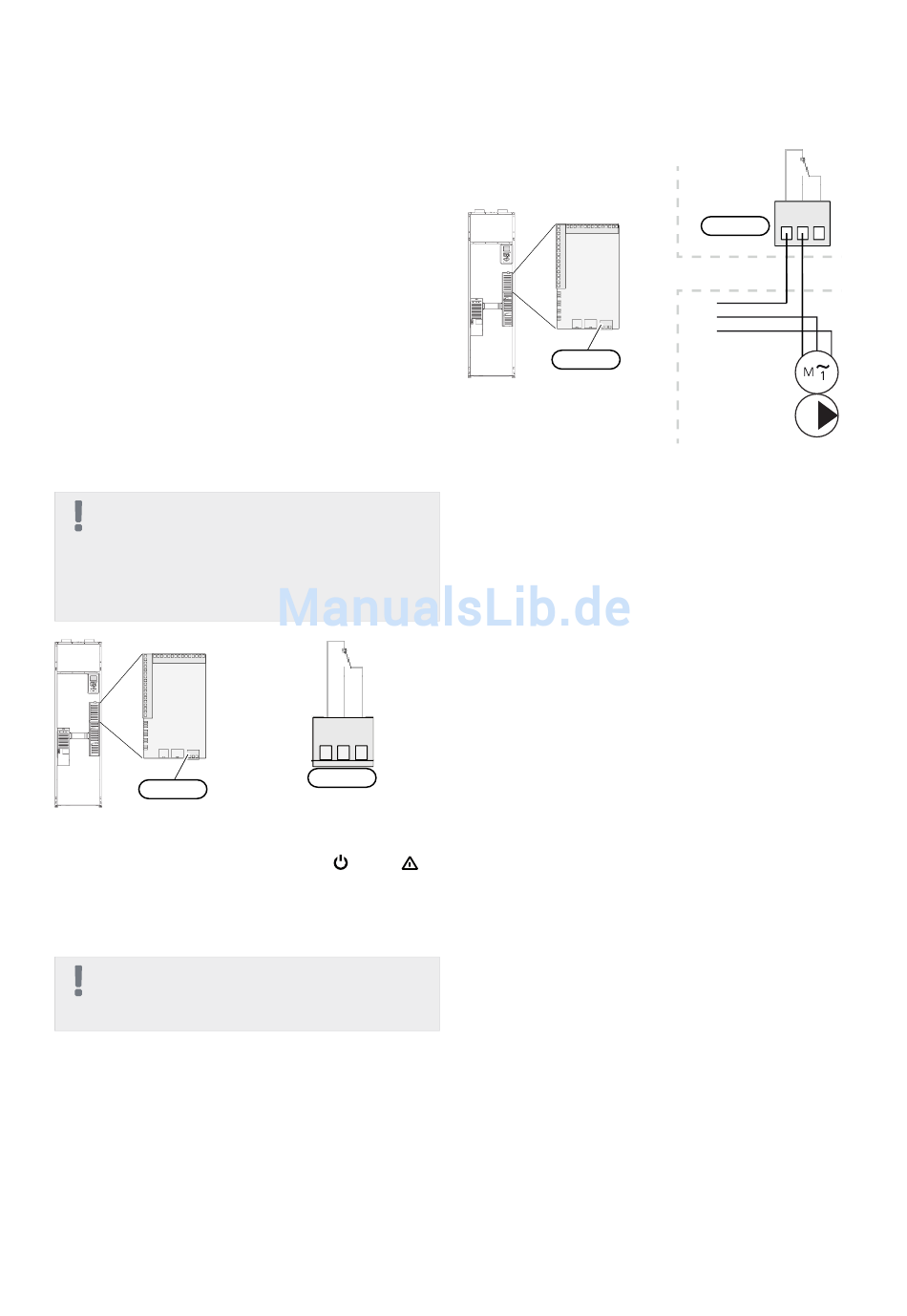

Die Abbildung zeigt das Relais im Alarmzustand.
Steht der Schalter (SF1) in der Stellung „ " oder „ ",
befindet sich das Relais im Alarmzustand.
Externe Umwälzpumpe oder Brauchwasserzirkulations-
pumpe werden gemäß der folgenden Abbildung mit
dem Sammelalarmrelais verbunden.
HINWEIS!
Bringen Sie am betreffenden Schaltschrank eine
Warnung vor externer Spannung an.
32 Kapitel 5 | Elektrische Anschlüsse
Zubehör anschließen
Anweisungen für den Zubehöranschluss sind in der bei-
liegenden Zubehöranleitung enthalten. Siehe Seite 59
für eine Liste mit Zubehör, das mit F470 eingesetzt wer-
den kann.
