Inbetriebnahme ohne Ventilatoren
Die Wärmepumpe kann ohne Rückgewinnung ausschließ-
lich als Elektrokessel zur Erzeugung von Wärme und
Brauchwasser genutzt werden, z.B. vor Fertigstellung
der Ventilationsinstallation.
Rufen Sie Menü 4.2 - „betriebsmodus" auf und wählen
Sie „Nur Zusatzheiz." aus.
Rufen Sie danach Menü 5.1.5 - „Vent.g. Abluft" auf und
verringern Sie die Ventilatordrehzahl auf 0%. Rufen Sie
außerdem Menü 5.1.6 - „Vent.g. Zuluft" auf und verrin-
gern Sie die Drehzahl für den Zuluftventilator auf 0%.
HINWEIS!
Wählen Sie den Betriebsmodusautoodermanu-
ellaus, wenn die Wärmepumpe erneut mit
Rückgewinnung arbeiten soll.

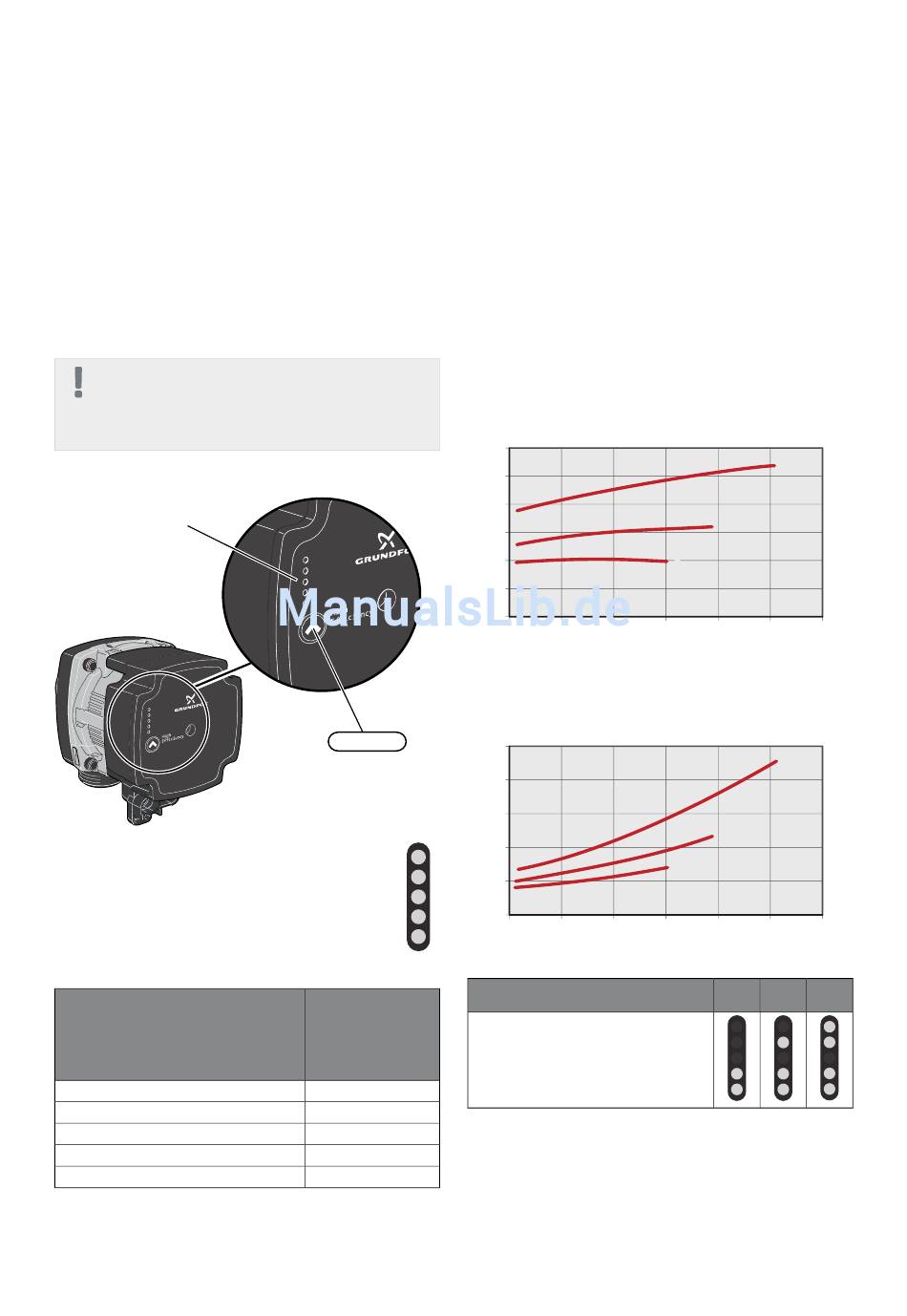

Einstellung der Umwälzpumpe
LEDs
Die Umwälzpumpe (GP1) verfügt über 5 LEDs, die
im Normalbetrieb die Leistungsaufnahme anzei-
gen. Sie können ebenfalls einen Alarm signalisieren
oder genutzt werden, um die Pumpendrehzahl
anzuzeigen.
Im Normalbetrieb leuchtet LED 1 grün. Die übrigen
LEDs leuchten gelb und zeigen die Leistungsauf-
nahme der Pumpe gemäß der folgenden Tabelle an.
LED-Anzeige
Grüne LED (blinkend)
Grüne + eine gelbe LED
Grüne + zwei gelbe LEDs
Grüne + drei gelbe LEDs
Grüne + vier gelbe LEDs
Die Drehzahl der Umwälzpumpe (GP1) wird über den
Schalter (GP1-SF4) an der Pumpe eingestellt, damit der
für das Haus projektierte Volumenstrom erreicht wird.
Um die Drehzahl zu ändern, halten Sie den Schalter ge-
38 Kapitel 6 | Inbetriebnahme und Einstellung
drückt, bis die LEDs zu blinken beginnen. Wechseln Sie
anschließend zwischen den einzelnen Drehzahlen, indem
Sie den Schalter betätigen.
Sie wählen zwischen 10 unterschiedlichen Pumpendreh-
zahlen aus. Es gibt drei verschiedene proportionale
Druckwerte (PP) bzw. drei verschiedene konstante
Druckwerte (CP) bzw. vier konstante Kurven (CC).
Um die gewählte Drehzahl anzuzeigen, drücken Sie den
Schalter einmal.
Um eine Einstellung zu sichern / zu entsichern, müssen
Sie die Taste 10 Sekunden gedrückt halten.
Pumpendrehzahl proportionaler Druck (PP)
Kapazität Umwälzpumpe (PP)
Leistung Umwälzpumpe (PP)
GP1-SF4
5
4
3
2
1
Pumpendrehzahl (PP)
Leistungsaufnah-
LED-Anzeige
me (% der max.
Leistungsaufnah-
me)
0
0 – 25
25 – 50
50 – 75
75 – 100
Tryck
Druck
(kPa)
30
25
20
15
10
5
0
0 0,05 0,1 0,15
Leistung Effekt
(W)
25
20
15
10
5
0
0 0,05 0,1 0,15
3
2
1
0,2 0,25 0,3
Fluss
Flöde
(l/s)
3
2
1
0,2 0,25 0,3
Fluss
Flöde
(l/s)
1 2 3
