5 Elektrische Anschlüsse

Allgemeines

Die gesamte elektrische Ausrüstung mit Ausnahme von
Außenfühler, Raumfühler und Stromwandler ist im Lie-
ferzustand angeschlossen.
■ Vor dem Isolationstest des Gebäudes darf die Wärme-
pumpe nicht angeschlossen werden.
F470 ist nicht umstellbar zwischen 3 x 230 und 3 x 400
■
V.
■ F470 ist mit einem gesonderten FI-Schutzschalter (30
mA) zu versehen.
Bei Verwendung eines Sicherungsautomaten muss
■
dieser mindestens die Motorcharakteristik „C" aufwei-
sen. Siehe Tabelle auf Seite 27 für die Sicherungsgröße.
Ein Elektroschaltplan für die Wärmepumpe befindet
■
sich auf Seite 67.
■ Kommunikations- und Fühlerkabel für externe Schalt-
kontakte dürfen nicht in der Nähe von Starkstromlei-
tungen verlegt werden.
■ Der minimale Kabelquerschnitt der Kommunikations-
und Fühlerkabel für einen externen Schaltkontakt muss
0,5 mm² bis zu 50 m betragen, z. B. EKKX, LiYY o.s.ä.

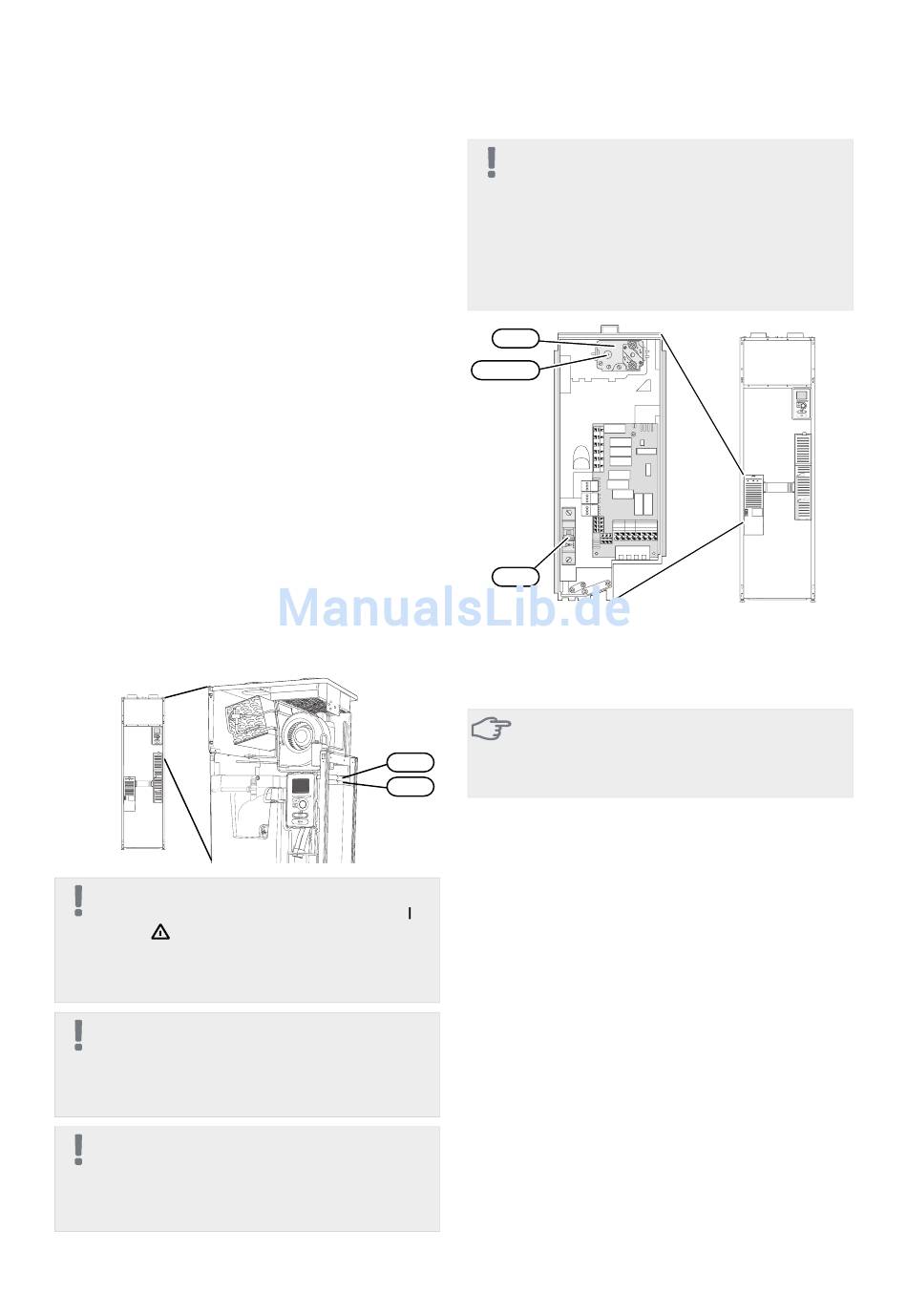

■ Bei der Kabelverlegung zum F470 sind die Kabeldurch-
führungen UB1 und UB2 (auf der Abbildung gekenn-
zeichnet) zu verwenden. In UB1 und UB2 werden die
Kabel von der Rück- zur Vorderseite durch die Wärme-
pumpe geführt. Maßskizze, siehe Seite 24.
HINWEIS!
Der Schalter (SF1) darf erst in die Stellung „ "
oder „ " gebracht werden, nachdem F470 mit
Wasser befüllt wurde. Ansonsten können Sicher-
heitstemperaturbegrenzer, Thermostat und
Elektroheizpatrone beschädigt werden.
HINWEIS!
Um Schäden an der Elektronik der Wärmepum-
pe zu vermeiden, müssen Sie vor dem Start der
Maschine Anschlüsse, Netzspannung und Pha-
senspannung überprüfen.
HINWEIS!
Ein beschädigtes Stromversorgungskabel darf
nur von NIBE, dem Servicebeauftragten oder
befugtem Personal ausgetauscht werden, um
eventuelle Schäden und Risiken zu vermeiden.
22 Kapitel 5 | Elektrische Anschlüsse
HINWEIS!
Elektrische Installation sowie eventuelle Service-
arbeiten müssen unter Aufsicht eines ausgebil-
deten Elektroinstallateurs erfolgen. Unterbre-
chen Sie vor etwaigen Servicearbeiten die
Stromversorgung per Betriebsschalter. Bei der
elektrischen Installation und beim Verlegen der
Leitungen sind die geltenden Vorschriften zu
berücksichtigen.
FD1
FD1-S2
FA1
Sicherungsautomat (FA1)
Steuerung (230 V), Ventilatoren, Verdichter, Umwälzpum-
pe usw. sind intern mit einem Sicherungsautomaten
(FA1) abgesichert.
ACHTUNG!
Kontrollieren Sie den Sicherungsautomaten
(FA1). Die Einheit kann beim Transport ausgelöst
UB1
haben.
UB2
Sicherheitstemperaturbegrenzer (FD1)
Der Sicherheitstemperaturbegrenzer (FD1) unterbricht
die Stromzufuhr zur elektrischen Zusatzheizung, wenn
die Temperatur auf 90-100°C ansteigt. Der Sicherheits-
temperaturbegrenzer kann manuell zurückgesetzt wer-
den.
Reset
Der Sicherheitstemperaturbegrenzer (FD1) befindet sich
hinter der Frontabdeckung. Um den Sicherheitstempe-
raturbegrenzer zurückzusetzen, drücken Sie vorsichtig
dessen Taste (FD1-SF2) mithilfe eines kleinen Schrauben-
drehers.
