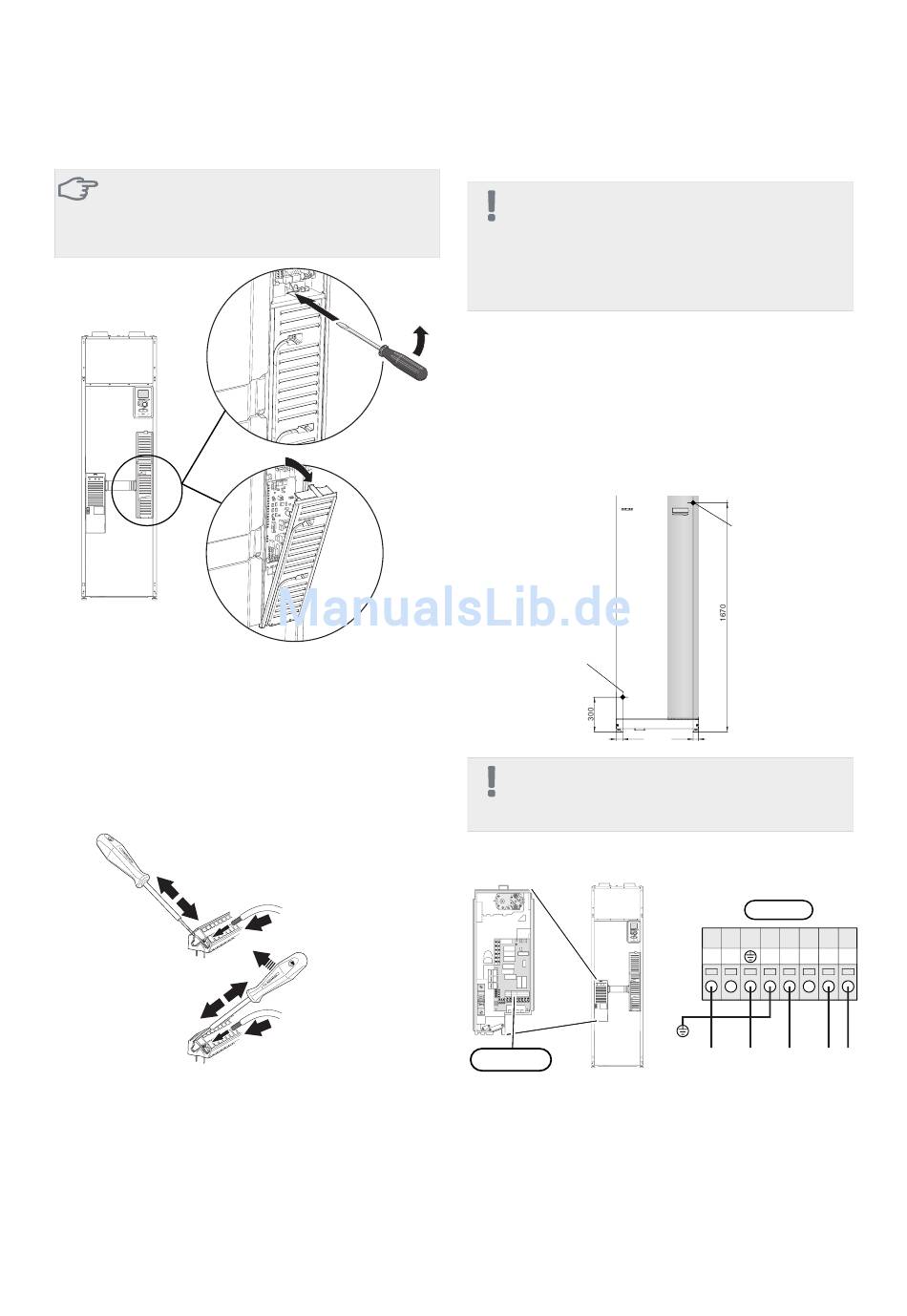

Demontage der Abdeckung, Basisplatine
ACHTUNG!
Um die Abdeckung für die Grundkarte demon-
tieren zu können, muss zuerst die Abdeckung
für die Eingangskarte entfernt werden.
1. Führen Sie den Schraubendreher (A) ein und biegen
Sie die Schnappverriegelung vorsichtig nach unten
(B).
2. Winkel Sie die Abdeckung an und nehmen Sie sie
ab.

Kabelarretierung

Verwenden Sie zum Lösen bzw. Befestigen der Kabel an
den Klemmen der Wärmepumpe geeignetes Werkzeug.
3
1
1
2
24 Kapitel 5 | Elektrische Anschlüsse
A
1
2
3
1
2
1
2
2
2
4
1
4
3
3
Anschlüsse
HINWEIS!
Um Störungen zu vermeiden, dürfen unge-
schirmte Kommunikations- und bzw. oder Füh-
lerkabel für externe Schaltkontakte nicht näher
als 20 cm an Starkstromsleitungen verlegt wer-
den.

Stromanschluss

B
F470 muss über einen allpoligen Schalter mit mindestens
3 mm Schaltkontaktabstand installiert werden. Der
Mindestkabelquerschnitt muss gemäß der verwendeten
Absicherung dimensioniert sein. Das beiliegende
Stromversorgungskabel (Länge ca. 2 mm) ist mit An-
schlussklemme X1 an der Elektroheizpatronenplatine
(AA1) verbunden. Das Anschlusskabel befindet sich an
der Rückseite von F470 (siehe Maßskizze unten).
Stromversorgungskabel
HINWEIS!
F470 ist nicht umstellbar zwischen 3 x 230 und
3 x 400 V.
Anschluss 3x400V
AA1-X1
UB1 und UB2
50 30
AA1-X1
N 0 PE L1 1 L2 L3
PE1
