6 Inbetriebnahme und Einstellung

Vorbereitungen

1. Vergewissern Sie sich, dass sich der Schalter (SF1) in
der Stellung „ " befindet.
2. Kontrollieren Sie, ob die Einfüllventile (QM10) und
(QM11) vollständig geschlossen sind.
ACHTUNG!
Kontrollieren Sie den Sicherungsautomaten
(FA1) in der Wärmepumpe. Die Einheit kann
beim Transport ausgelöst haben.
Befüllung und Entlüftung
Brauchwasserspeicher befüllen
1. Öffnen Sie einen Brauchwasserhahn im Haus.
2. Öffnen Sie das Einfüllventil (QM10). Dieses Ventil
verbleibt während des Betriebs durchgehend geöff-
net.
3. Wenn Wasser aus dem Brauchwasserhahn läuft, ist
der Brauchwasserspeicher gefüllt und der Hahn kann
geschlossen werden.
NIBE F470
Klimatisierungssystem befüllen
1. Kontrollieren Sie, ob die Absperrventile für das
Heizsystem (QM31) und (QM32) geöffnet sind.
2. Öffnen Sie die Entlüftungsventile (QM20) und
(QM21).
3. Öffnen Sie die Einfüllventile (QM11) und (QM13).
Der Heizteil und das restliche Klimatisierungssystem
sind mit Wasser zu befüllen.
4. Wenn das aus den Entlüftungsventilen (QM20) und
(QM21) austretende Wasser keine Lufteinschlüsse
mehr aufweist, schließen Sie die Ventile. Nach einiger
Zeit ist ein Druckanstieg am Manometer (BP5) ables-
bar. Ist der Druck auf 2,5 bar (0,25 MPa) gestiegen,
lässt das Sicherheitsventil (FL2) Wasser entweichen.
Schließen Sie daraufhin das Einfüllventil (QM11).
5. Senken Sie den Heizkesseldruck auf den normalen
Betriebsbereich (ca. 1 bar), indem Sie die Entlüftungs-
ventile (QM20) und (QM21) oder das Sicherheitsven-
til (FL2) öffnen.
6. Kontrollieren Sie, ob sich im Überlaufbehälter (WM1)
Wasser befindet.
Wenn der Überlaufbehälter nachgefüllt werden muss:
1. Drehen Sie das Brauchwasser-Sicherheitsventil (FL1)
vorsichtig gegen den Uhrzeigersinn.
Klimatisierungssystem entlüften
1. Unterbrechen Sie die Stromzufuhr zur Wärmepum-
pe.
2. Entlüften Sie die Wärmepumpe über das Entlüftungs-
ventil (QM20) und das restliche Klimatisierungssys-
tem über die jeweiligen Entlüftungsventile.
3. Entlüften Sie das Zuluftaggregat über sein Entlüf-
tungsventil (QM21).
4. Das Befüllen und Entlüften wird so lange wiederholt,
bis sämtliche Luft entwichen ist und die korrekten
Druckverhältnisse herrschen.
HINWEIS!
Vor einer Entlüftung muss sämtliches Wasser
aus dem Entlüftungsrohr vom Behälter entfernt
werden. Demzufolge ist das System nicht
zwangsläufig entlüftet, obwohl beim Öffnen
des Entlüftungsventils (QM20) Wasser austritt.

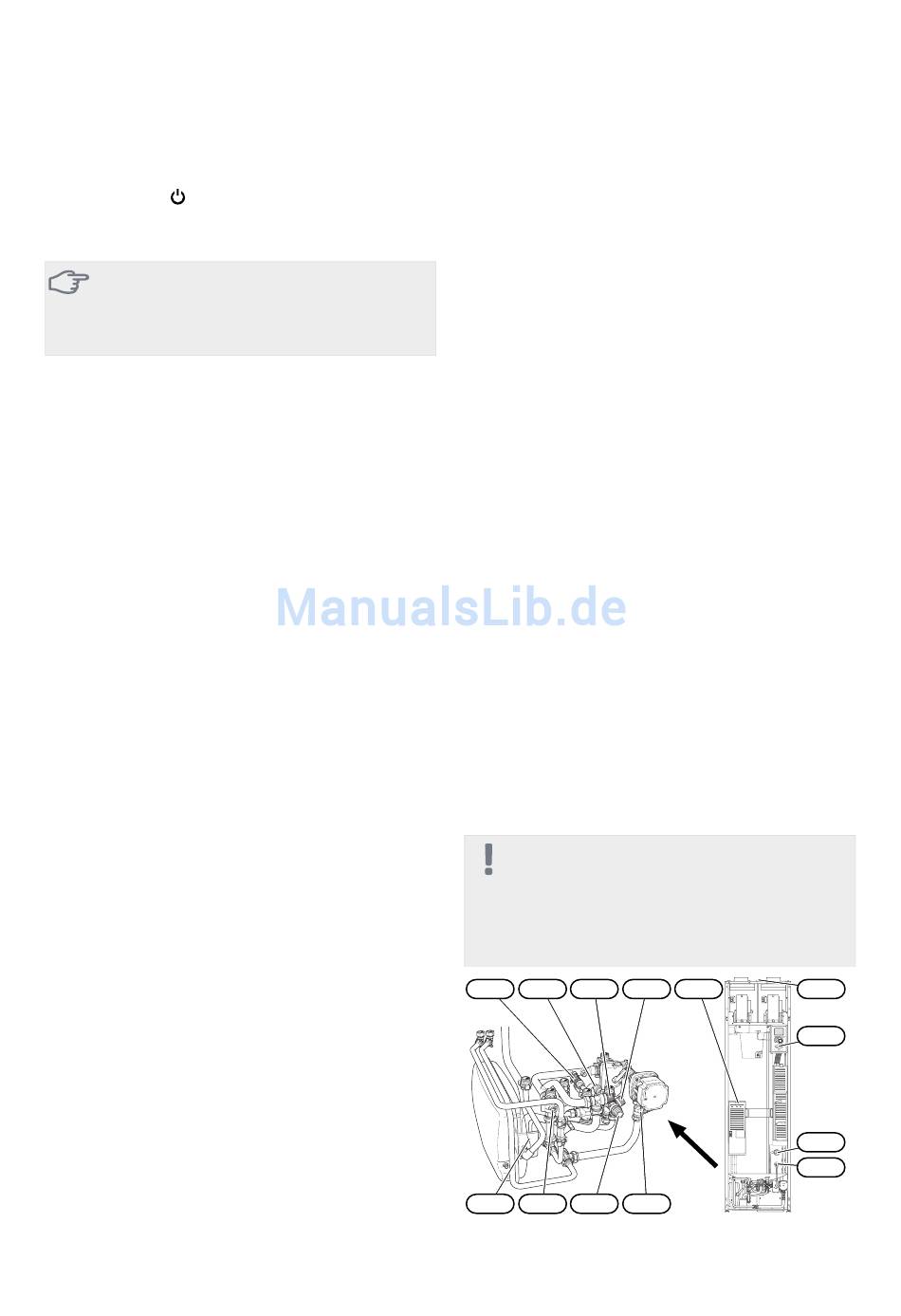

QM13 QM11 FL2 QM10
WM1 QM32 FL1 QM31
Kapitel 6 |
FD1 QM21
SF1
BP5
QM20
Inbetriebnahme und Einstellung 33
