Außenfühler; Raumtemperaturfühler - Nibe F470 Installateurhandbuch

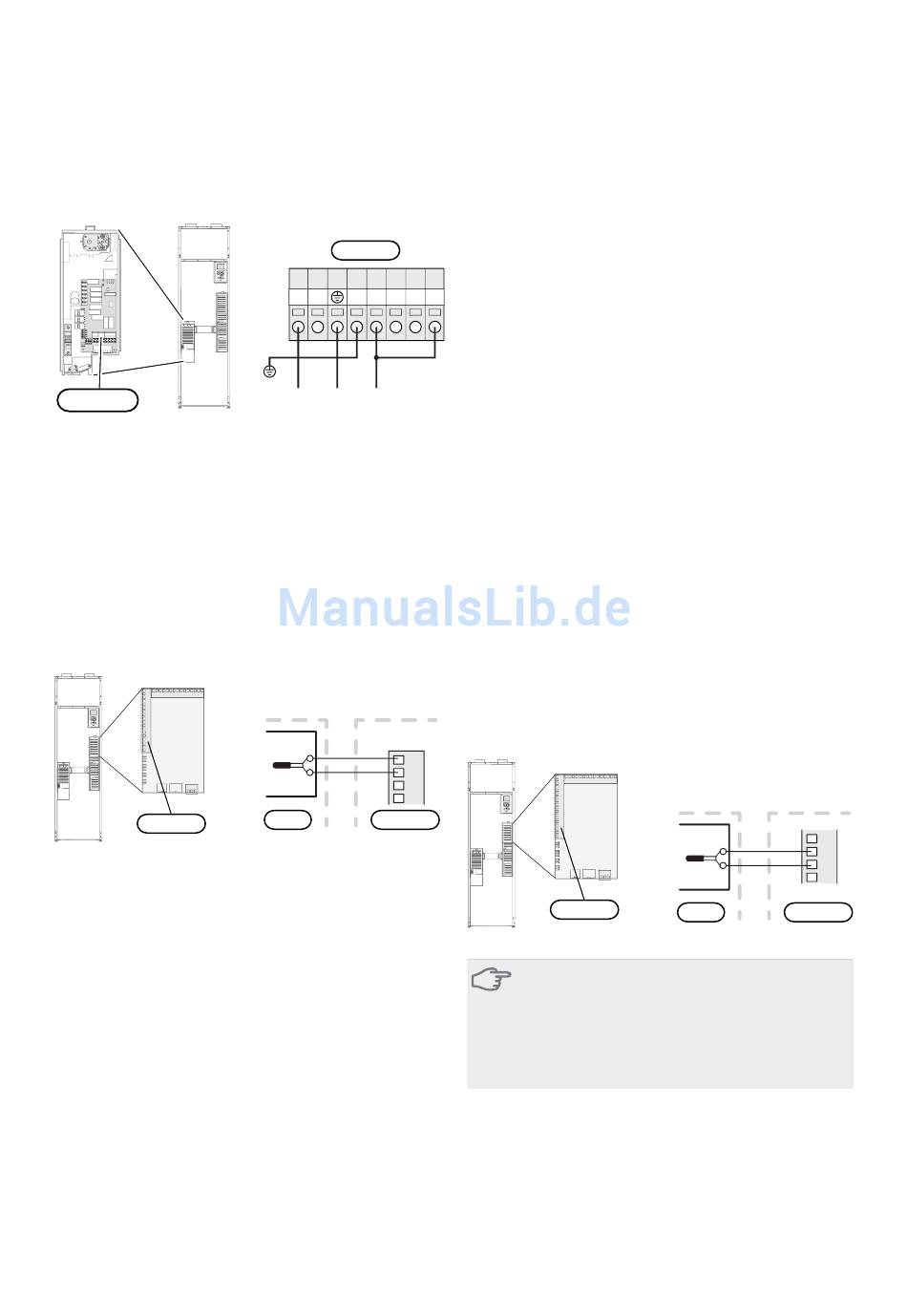

Umschaltung von 3x400 V auf 1x230 V
F470 ist umschaltbar von 3x400 V auf 1x230 V, indem
die Stromversorgurg an L1 und L3 eingeschaltet wird.
AA1-X1
Außenfühler
Der Außenfühler (BT1) wird an einem schattigen Platz
an der Nord- oder Nordwestseite des Hauses befestigt,
wo z. B. keine störende Einstrahlung durch die Morgen-
sonne erfolgt.
Der Fühler wird mit Anschlussklemme X6:1 und X6:2 an
der Eingangsplatine (AA3) verbunden. Verwenden Sie
einen Zweileiter mit einem Mindestkabelquerschnitt von
0,5 mm².
Eventuelle Kabelrohre sind abzudichten, damit sich im
Außenfühlergehäuse keine Kondensflüssigkeit bildet.
AA3-X6
26 Kapitel 5 | Elektrische Anschlüsse
AA1-X1
N 0 PE L1 1 L2 L3
PE1
Extern
F470
1
2
3
4
BT1 AA3-X6
Raumtemperaturfühler
F470 wird mit einem Raumfühler (BT50) geliefert. Der
Raumfühler erfüllt bis zu drei Funktionen:
1. Anzeige der aktuellen Raumtemperatur im Display
von F470.
2. Ermöglicht die Änderung der Raumtemperatur in
°C.
3. Ermöglicht das Aufwerten bzw. Stabilisieren der
Raumtemperatur.
Montieren Sie den Fühler an einem neutralen Ort, an
dem die eingestellte Temperatur gewünscht wird. Als
geeigneter Ort kommt z.B. eine freie Innenwand im Flur
ca. 1,5 m über dem Fußboden in Frage. Der Fühler darf
nicht an der Messung einer korrekten Raumtemperatur
gehindert werden, z.B. durch die Anbringung in einer
Nische, zwischen Regalen, hinter einer Gardine, über
bzw. in der Nähe einer Wärmequelle, in einem Luftzug-
bereich von der Außentür oder in direkter Sonnenein-
strahlung. Auch geschlossene Heizkörperthermostate
können Probleme hervorrufen.
Die Wärmepumpe funktioniert auch ohne Fühler. Um
jedoch auf dem Display von F470 die Innenraumtempe-
ratur ablesen zu können, muss der Fühler montiert wer-
den. Der Raumfühler wird mit X6:3 und X6:4 an der
Eingangsplatine (AA3) verbunden.
Wenn der Fühler zur Anzeige der Raumtemperatur in
°C und bzw. oder zum Aufschalten/Stabilisieren der
Raumtemperatur genutzt werden soll, muss er in Menü
1.9.4 aktiviert werden.
Wenn der Raumfühler in einem Raum mit Fußbodenhei-
zung platziert ist, sollte er lediglich eine Anzeigefunktion
besitzen, jedoch keine Regelungsfunktion für die
Raumtemperatur.
AA3-X6
ACHTUNG!
Temperaturänderungen in der Wohnung wer-
den erst nach längerer Zeit umgesetzt. So führen
etwa kurze Zeitperioden bei Fußbodenheizun-
gen nicht zu einer spürbaren Änderung der
Raumtemperatur.
RG 05 F1245
Extern
F470
2
3
4
5
BT50 AA3-X6
NIBE F470
