Der Schaltkontakt muss potenzialfrei sein. Er wird mit
dem gewählten Eingang (Menü 5.4, siehe Seite 65)
an Klemme X6 an der Eingangskarte (AA3) verbunden.
Die Einstellung des Änderungswerts wird in Menü
1.9.2 "externe Justierung" vorgenommen.
Klimatisierungssystem 2 bis 4
Für die externe Justierung von Klimatisierungssystem
2 bis 4 ist ein Zubehör erforderlich (ECS 40).
Eine Installationsanleitung entnehmen Sie dem Instal-
lateurhandbuch für das Zubehör.
Anschluss zur Aktivierung der Ventilatorgeschwin-
digkeit
ACHTUNG!
Dieser externe Schaltkontakt ist nur betriebsbe-
reit, wenn das Zubehör FLM installiert und akti-
viert wurde.
Um eine von vier Ventilatorgeschwindigkeiten zu aktivie-
ren, kann mit F1245 ein externer Schaltkontakt verbunden
werden. Der Schaltkontakt muss potenzialfrei sein. Er
wird mit dem gewählten Eingang (Menü 5.4, siehe Seite
65) an Klemme X6 an der Eingangskarte (AA3) verbun-
den. Bei geschlossenem Kontakt wird die gewählte Ven-
tilatorgeschwindigkeit aktiviert. Bei erneutem Öffnen des
Kontakts läuft der Ventilator wieder mit Normalgeschwin-
digkeit.
NV 10, Druck/Niveau-/Strömungswächter Wärme-
quellenmedium
Wenn für die Wärmequelleninstallation ein Niveauwächter
(Zubehör NV10) gewünscht wird, kann dieser mit dem
gewählten Eingang (Menü 5.4, siehe Seite 65) an Klemme
X6 an der Eingangskarte (AA3) verbunden werden.
Mit dem Eingang kann ebenfalls ein Druck- oder Strö-
mungswächter verbunden werden.
Um eine Funktion zu aktivieren, muss der Eingang bei
Normalbetrieb geschlossen sein.
Mögliche Optionen für AUX-Ausgang (poten-
zialfrei wechselndes Relais)
Per Relaisfunktion über ein potenzialfrei wechselndes
Relais (max. 2 A) an der Eingangskarte (AA3), Klemme
X7 besteht die Möglichkeit für einen externen Anschluss.
Verfügbare Funktionen des externen Anschlusses:
Sammelalarmanzeige.
Steuerung der Grundwasserpumpe.
Kühlmodusanzeige. (Gilt nur, wenn Kühlzubehör vor-
handen ist oder die Wärmepumpe über eine integrierte
Kühlfunktion verfügt.)
Steuerung der Brauchwasser-Zirkulationspumpe.
26 Kapitel 5 | Elektrische Anschlüsse
Externe Umwälzpumpe (für Heizungsmedium).
Externes Umschaltventil für Brauchwasser.
Wird eine der o.g. Funktionen mit Klemme X7 verbunden,
muss dies in Menü 5.4 ausgewählt werden, siehe Seite
65.
Der Sammelalarm ist werkseitig voreingestellt.
HINWEIS!
Eine Zubehörkarte ist erforderlich, wenn mehrere
Funktionen mit X7 verbunden werden sollen,
während gleichzeitig die Sammelalarmanzeige
aktiviert ist (siehe Seite 75).

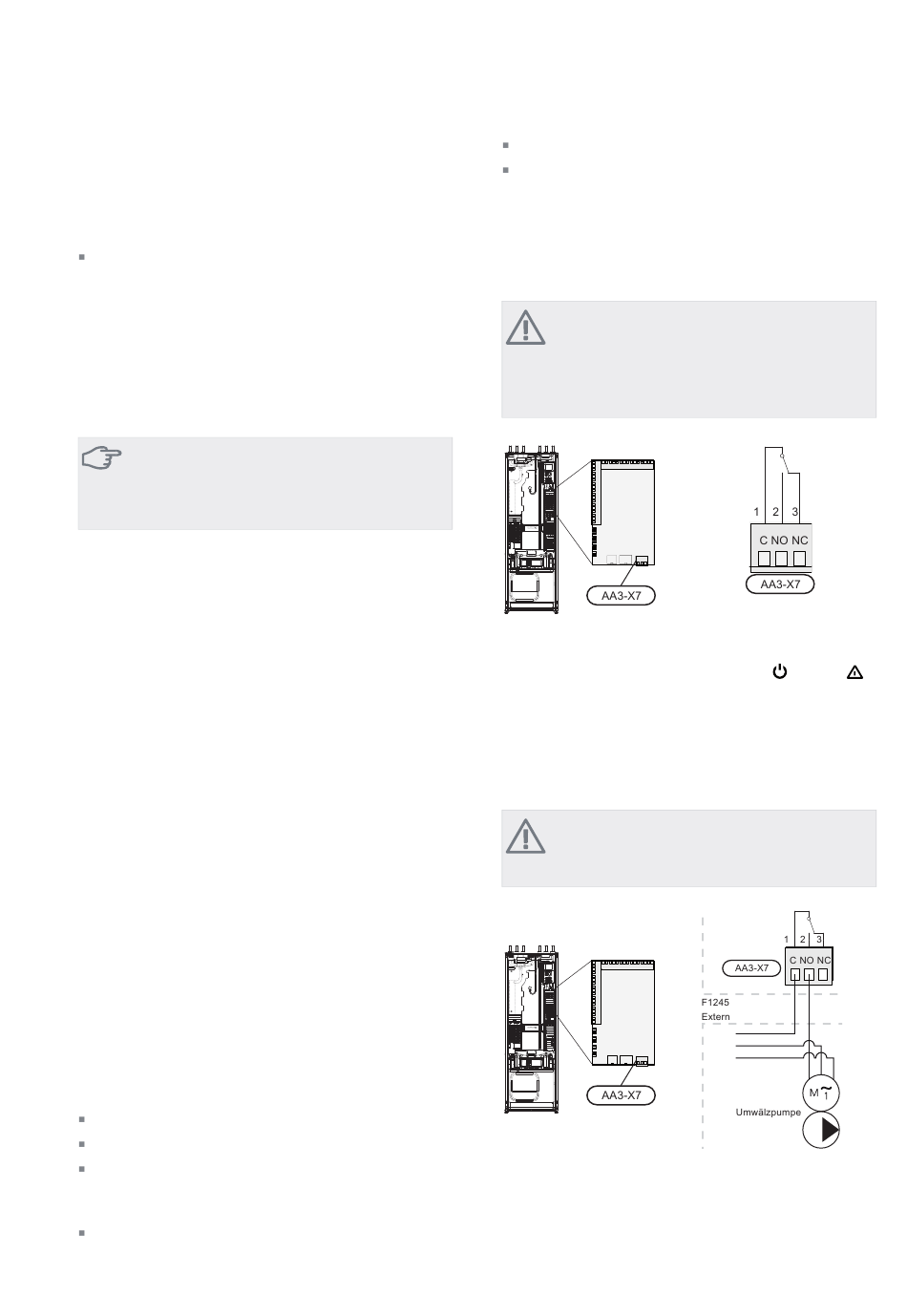

Die Abbildung zeigt das Relais im Alarmzustand.
Steht der Schalter (SF1) in der Stellung "
befindet sich das Relais im Alarmzustand.
Externe Umwälzpumpe, Grundwasserpumpe oder
Brauchwasserzirkulationspumpe werden gemäß der fol-
genden Abbildung mit dem Sammelalarmrelais verbun-
den.
HINWEIS!
Bringen Sie am betreffenden Schaltschrank eine
Warnung vor externer Spannung an.
" oder " ",
F1X45
Externt
L
N
PE
L N PE
