Abstandsmaße; Maße Und Rohranschlüsse - Nibe F470 Installateurhandbuch
Abluftwärmepumpe
Vorschau anzeigen
Andere Handbücher für F470:
- Benutzerhandbuch (88 Seiten) ,
- Installateurhandbuch (88 Seiten) ,
- Installationsanleitung (84 Seiten)
Inhaltsverzeichnis

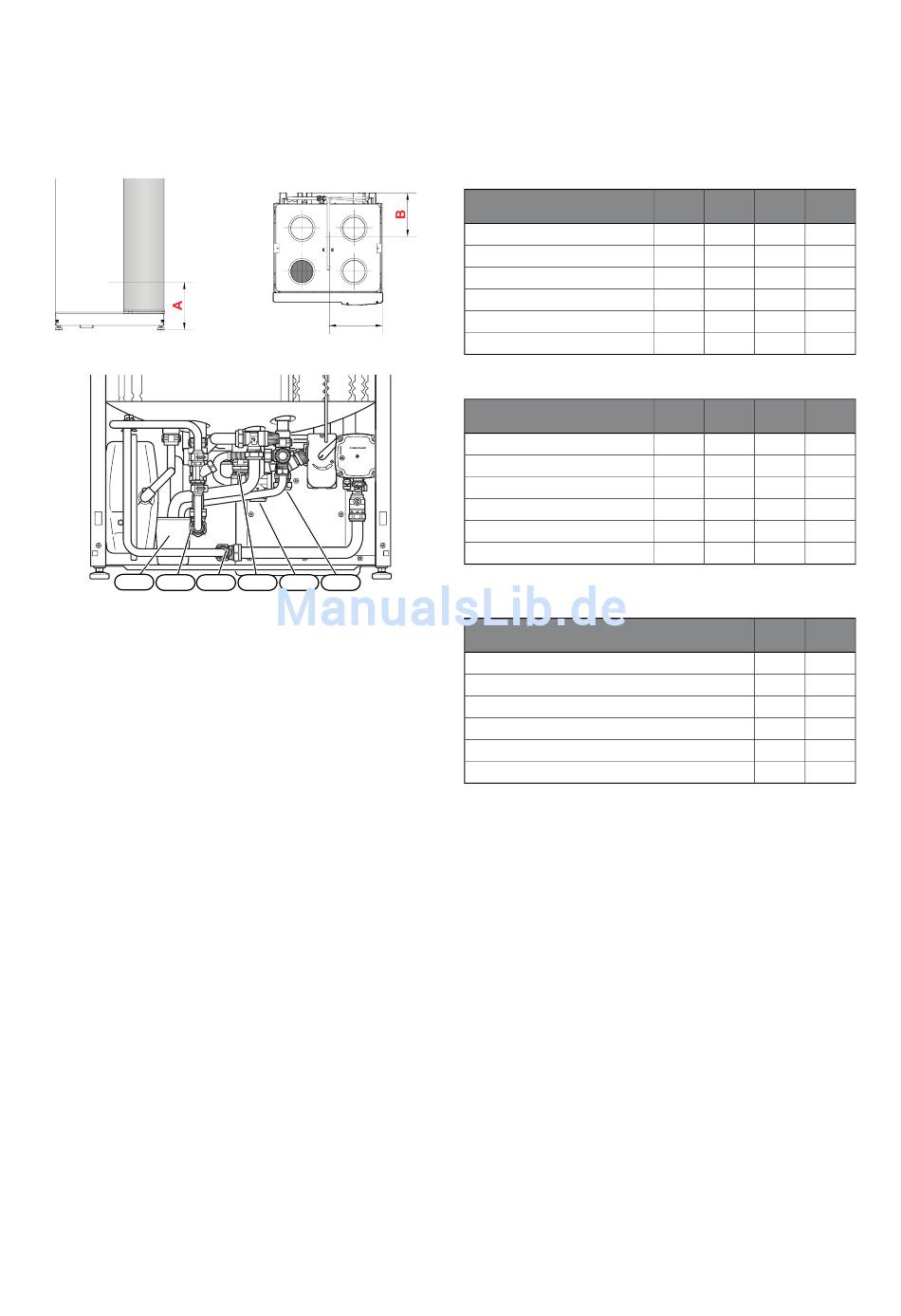

Maße und Rohranschlüsse
WM1
XL2
XL1
NIBE F470
C
XL8
XL4
XL3
Abstandsmaße
Kupfer
Anschluss
XL1 Heizungsvorlauf
XL2 Heizungsrücklauf
XL3 Kaltwasser
XL4 Warmwasser
XL8 Anschluss
WM1 Überlaufbehälter
Edelstahl
Anschluss
XL1 Heizungsvorlauf
XL2 Heizungsrücklauf
XL3 Kaltwasser
XL4 Warmwasser
XL8 Anschluss
WM1 Überlaufbehälter
Rohrabmessungen
Anschluss
XL1-XL2 Heizungsmedium Außendurchm.
XL3 Kaltwasser Außendurchm.
XL4 Brauchwasser Außendurchm.
XL5 Brauchwasserzirkulation auß. Ø
XL8 Anschluss Außendurchm.
WM2 Überlaufabflussleitung
Kapitel 4 |
A
B
C
(mm)
50
415
335
(mm)
100
410
385
(mm)
200
455
215
(mm)
180
405
265
(mm)
220
290
300
(mm)
95
205
435
A
B
C
(mm)
45
420
335
(mm)
95
415
380
(mm)
200
455
215
(mm)
180
405
265
(mm)
220
290
300
(mm)
95
205
435
(mm)
(mm)
(mm)
(mm)
(mm)
(mm)
Rohr- und Ventilationsanschlüsse
22
22
22
15
22
32
17
