Beiliegende Komponenten
Außenfühler
Erdungskabel (4 St.)
Platzierung
Der beiliegende Komponentensatz befindet sich auf
dem Produkt.

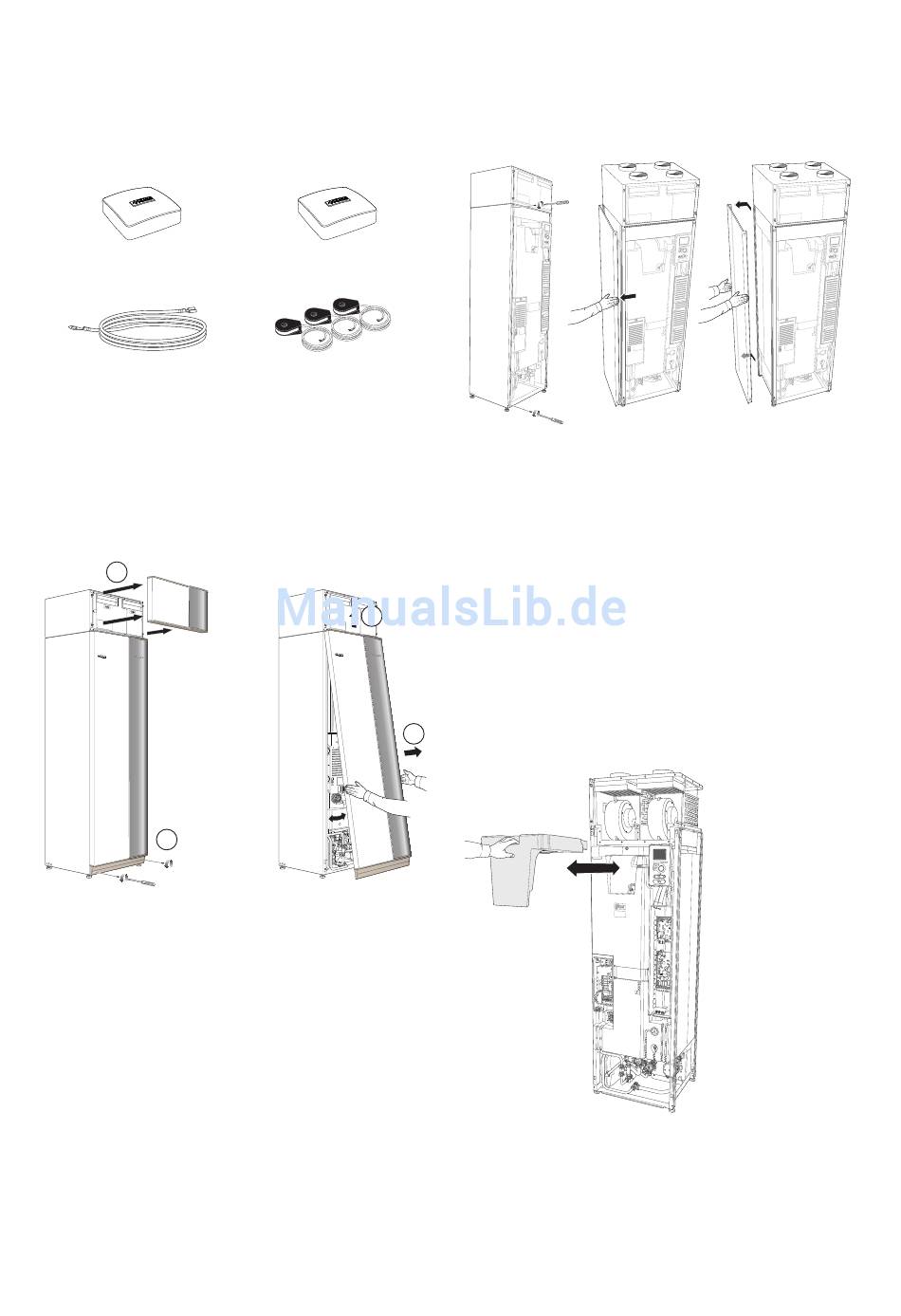

Abdeckungen demontieren
Frontabdeckung
1
2
1. Lösen Sie die obere Frontabdeckung indem Sie sie
gerade herausziehen.
2. Lösen Sie die Schrauben an der Unterseite der Fron-
tabdeckung.
3. Heben Sie die Abdeckung an ihrer Unterkante zur
Seite und nach oben ab.
4. Ziehen Sie die Abdeckung zu sich heran.
NIBE F470
Raumtemperaturfühler
Stromwandler
3
4
Seitenabdeckungen
Die Seitenabdeckungen können abgenommen werden,
um die Installation zu vereinfachen.
1. Lösen Sie die Schrauben an der Ober- und Unterseite.
2. Drehen Sie die Abdeckung leicht nach außen.
3. Bewegen Sie die Abdeckung nach hinten und leicht
zur Seite.
4. Ziehen Sie die Abdeckung zur Seite.
5. Ziehen Sie die Abdeckung nach vorn.
Teile der Isolierung
demontieren
Teile der Isolierung können abgenommen werden, um
die Installation zu vereinfachen.
Ziehen Sie die Einheit am Griff gerade heraus (siehe Ab-
bildung).
Kapitel 2 |
Lieferung und Transport
13
