Montage
2.4
Montage eines CMF010 Sensors an eine Wand
oder ein Rohr
Der CMF010 Sensor verfügt über eine optionale Montagemöglichkeit bei kleinen oder
flexiblen Rohrleitungen. Hält die Rohrleitung den Sensor entsprechend gut, kann diese
Vorgehensweise übergangen werden.
1.
12

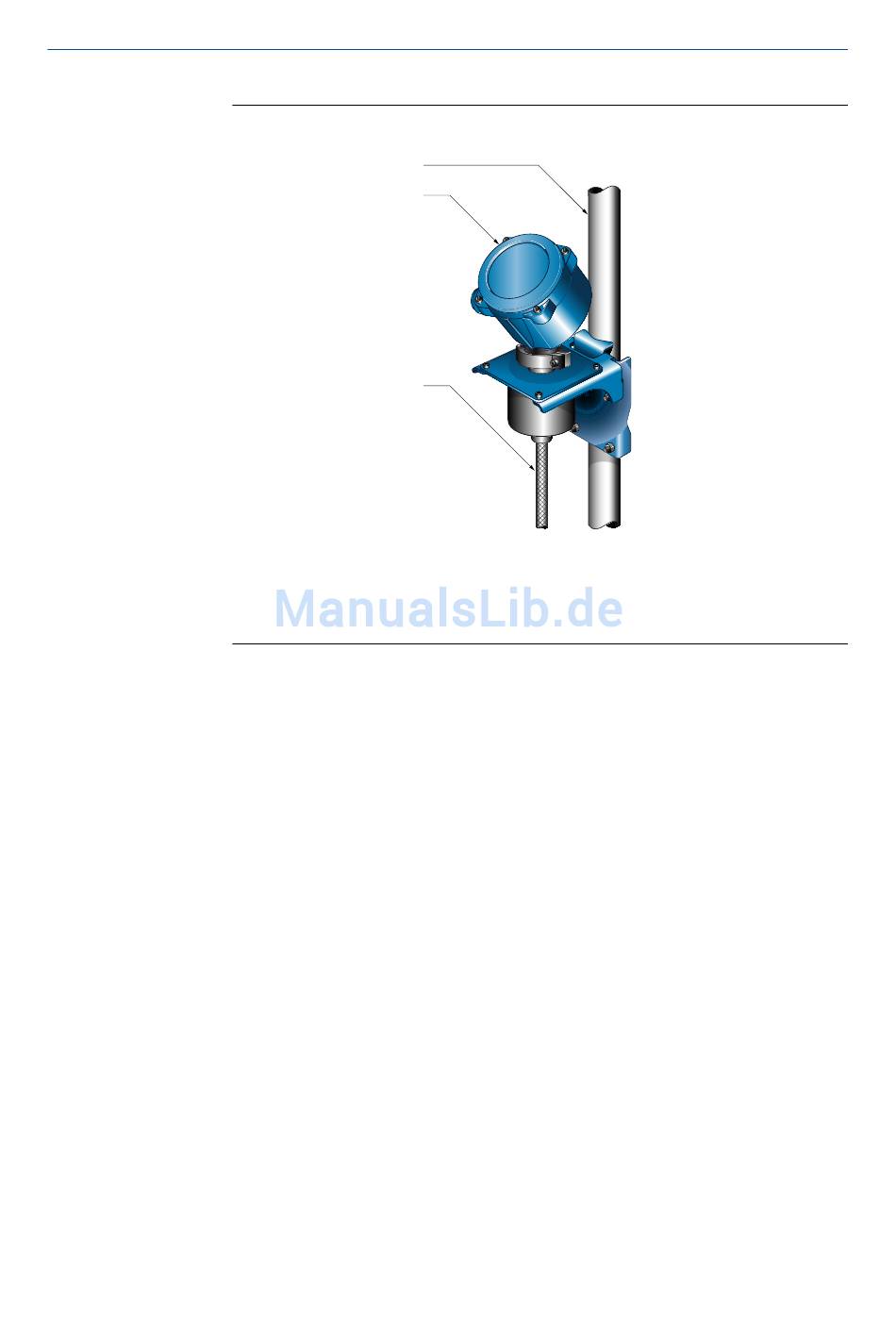

Abbildung 2-7:
Komponenten der Rohrmontage
A. Rohr
B. Elektronik (dargestellt Core Prozessor mit erweiterter Funktion)
C. Flexibles Kabelschutzrohr
Die optionalen Montagebohrungen lokalisieren. Bei Sensoren mit Anschlussdose
muss diese zur Seite gedreht werden, damit die Montagebohrungen zugänglich
werden.
A
B
C
Micro Motion ELITE
