Planung
1.4
Empfehlungen für hygienische und
selbstentleerende Anwendungen
CMFS-Sensoren sind gemäß EHEDG TYPE EL CLASS I für hygienische Anwendungen
zugelassen, wenn sie in einer vertikalen Rohrleitung mit den im Grundsatzpapier (Position
Paper) der EHEDG Test Methods Subgroup aufgeführten Kombinationen von
Prozessanschluss und Dichtung installiert werden (siehe http://www.ehedg.org). Andere
Kombinationen von Prozessanschluss und Dichtung können verwendet werden, wenn sie
gemäß der neuesten Ausgabe des EHEDG-Dokuments Nr. 2 bewertet und erfolgreich auf
CIP-Reinigungsfähigkeit getestet wurden. Weitere Informationen über Prozessanschlüsse
sind im ELITE-Produktdatenblatt zu finden.
Für eine optimale Reinigung und Entleerung:

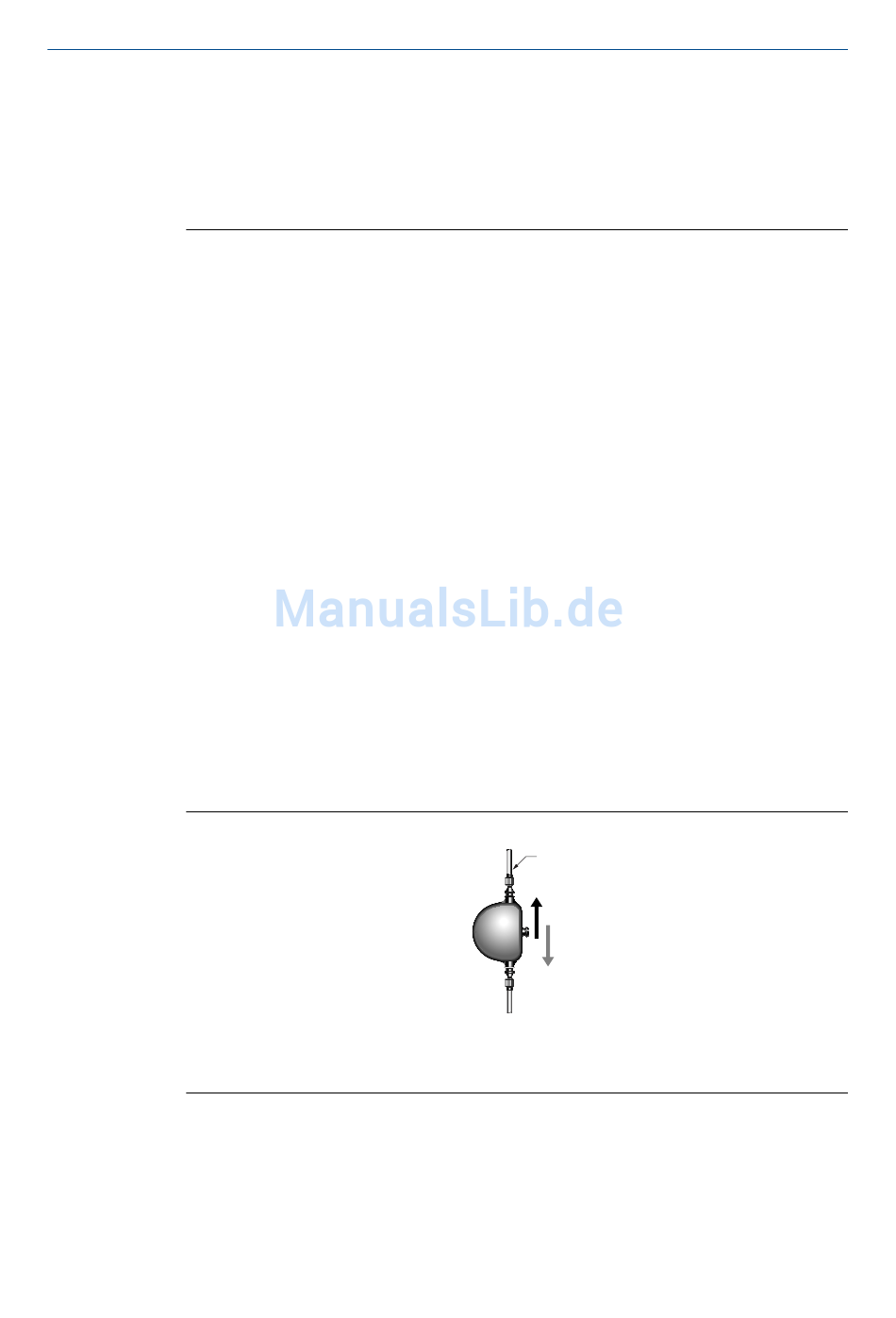

Abbildung 1-6:
A.
B.
C.
6
Die Temperaturgrenzen können weiterhin durch Ex-Zulassungen begrenzt werden. Siehe
Dokumentation Ex-Zulassung, die mit dem Sensor mitgeliefert wird oder auf der Micro
Motion Website (www.micromotion.com).
Die Option mit abgesetzt montierter Elektronik ermöglicht es, das Sensorgehäuse ohne
Einbeziehung von Auswerteelektronik, Core Prozessor oder Anschlussdose zu isolieren, ohne
dass die Temperaturklassifizierung beeinträchtigt wird.
Wenn möglich den Sensor in einer vertikalen Rohrleitung installieren, mit
Durchflussrichtung durch den Sensor nach oben.
Muss der Sensor in einer horizontalen Rohrleitung installiert werden, ist eine
Dränage des Rohrleitungskreises mittels Luftspülung durchzuführen.
Für Anwendungen mit Reinigung im eingebauten Zustand (CIP) empfiehlt Micro
Motion zur Reinigung des Sensors eine generell akzeptierte
Strömungsgeschwindigkeit von mindestens 1,5 m/s.
Der Zwischenraum zwischen Elektronikgehäuse und Sensorgehäuse sollte
periodisch inspiziert werden. Diesen Zwischenraum bei Bedarf manuell reinigen.
Installation für selbstentleerende Anwendungen
Prozessrohrleitung
Normale Durchflussrichtung
Ausrichtung der Dränage
A
B
C
Micro Motion ELITE
