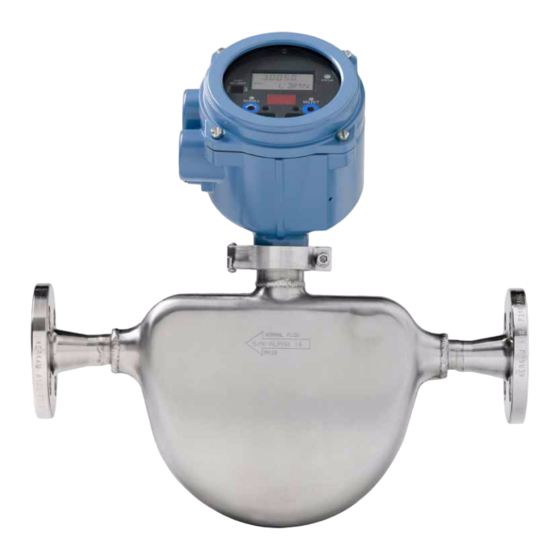

Emerson Micro Motion ELITE CMFS010 Installationsanleitung

Coriolis-sensoren für durchfluss und dichte
Vorschau ausblenden Andere Handbücher für Micro Motion ELITE CMFS010:
Inhaltsverzeichnis

Werbung

Quicklinks

Installationsanleitung
20002161, Rev DM
Januar 2018
®
®
Micro Motion
ELITE
Coriolis-Sensoren für
Durchfluss und Dichte

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Emerson Micro Motion ELITE CMFS010

Inhaltszusammenfassung für Emerson Micro Motion ELITE CMFS010

  • Seite 1 Installationsanleitung 20002161, Rev DM Januar 2018 ® ® Micro Motion ELITE Coriolis-Sensoren für Durchfluss und Dichte...
  • Seite 2 Nichteinhaltung des von Micro Motion festgeschriebenen Verfahrens wird Micro Motion die Annahme der zurückgesendeten Produkte verweigern. Informationen zu Rücksendeverfahren und die entsprechenden Formulare sind online auf unserer Support-Website www.emerson.com verfügbar oder telefonisch über den Micro Motion Kundenservice erhältlich. Emerson Flow Kundenservice E-Mail: • Weltweit: flow.support@emerson.com •...

  • Seite 3: Inhaltsverzeichnis

    Installationsanleitung Inhalt 20002161 Januar 2018 Inhalt Chapter 1 Planung ........................5 1.1 Checkliste für die Installation ......................5 1.2 Bewährte Verfahren ........................6 1.3 Temperaturgrenzen ........................7 1.4 Empfehlungen für Hygieneanwendungen sowie Anwendungen mit Selbstentleerung ....10 Kapitel 2 Montage ........................13 2.1 Empfehlungen zum Anheben schwerer Messsysteme ..............
  • Seite 4 Inhalt Installationsanleitung Januar 2018 20002161 Micro Motion ELITE...

  • Seite 5: Chapter 1 Planung

    Installationsanleitung Planung 20002161 Januar 2018 Planung Checkliste für die Installation □ Sicherstellen, dass die Ex-Klassifizierung auf dem Zulassungstypenschild zu der Umgebung, in der das Messsystem installiert werden soll, passt. □ Prüfen, ob die Umgebungs- und Prozesstemperaturen innerhalb der Grenzwerte des Messsystems liegen.

  • Seite 6: Bewährte Verfahren

    Planung Installationsanleitung Januar 2018 20002161 Tabelle 1-3: Bevorzugte Sensorausrichtung Bevorzugte Prozess Alternative Ausrichtungen Ausrichtung Flüssigkeiten Gase Schlämme □ Das Messsystem so installieren, dass der Pfeil für die Durchflussrichtung auf dem Sensorgehäuse der tatsächlichen Durchflussrichtung des Prozesses entspricht. (Die Durchflussrichtung ist auch über die Software wählbar.) Bewährte Verfahren Die folgenden Informationen können dabei helfen, optimale Ergebnisse mit dem Sensor zu erzielen.

  • Seite 7: Temperaturgrenzen

    • Die Temperaturgrenzen können im Rahmen von Ex-Zulassungen weiter eingeschränkt werden. Siehe die Dokumentation bzgl. Ex-Zulassung, die mit dem Sensor mitgeliefert wird oder unter www.emerson.com verfügbar ist. • Die Option, die Elektronik abgesetzt zu montieren, ermöglicht es, das Sensorgehäuse ohne Messumformer, Core-Prozessor oder Anschlussdose zu isolieren und die Temperaturklassifizierung nicht zu beeinträchtigen.
  • Seite 8 Planung Installationsanleitung Januar 2018 20002161 Umgebungs- und Prozesstemperaturgrenzen für die ELITE-Messsysteme CMFS007 und CMFS025-CMFS150 –40 –100 –50 Proz = Umgebungstemperatur in °C = Prozesstemperatur in °C Proz A = Alle lieferbaren Elektronikoptionen B = Nur abgesetzt montierte Elektroniken Umgebungs- und Prozesstemperaturgrenzen für Messsysteme des Typs ELITE CMF***M/L/H/P (außer Modifikationen für Tieftemperaturen (Sonderbestellung)) und CMFS010-015 –40...
  • Seite 9 Installationsanleitung Planung 20002161 Januar 2018 Umgebungs- und Prozesstemperaturgrenzen für ELITE-Messsysteme in Tieftemperaturausführung (Sonderbestellung) –40 –100 –240 Proz = Umgebungstemperatur in °C = Prozesstemperatur in °C Proz A = Alle lieferbaren Elektronikoptionen B = Nur abgesetzt montierte Elektroniken Umgebungs- und Prozesstemperaturgrenzen für ELITE-Messsysteme in Hochtemperaturausführung –40 –100...

  • Seite 10: Empfehlungen Für Hygieneanwendungen Sowie Anwendungen Mit Selbstentleerung

    Planung Installationsanleitung Januar 2018 20002161 Umgebungs- und Prozesstemperaturgrenzen für ELITE-Messsysteme in Super- Duplex-Ausführung –40 –100 –40 Proz = Umgebungstemperatur in °C = Prozesstemperatur in °C Proz A = Alle lieferbaren Elektronikoptionen B = Nur abgesetzt montierte Elektroniken Anmerkung Bitte wenden Sie sich vor dem Kauf von Super-Duplex-Modellen für einen Betrieb über 177 °C an den Hersteller.
  • Seite 11 Installationsanleitung Planung 20002161 Januar 2018 Abbildung 1-1: Installation für selbstentleerende Anwendungen A. Prozessrohrleitung B. Normale Durchflussrichtung C. Drainagerichtung Installationsanleitung...
  • Seite 12 Planung Installationsanleitung Januar 2018 20002161 Micro Motion ELITE...

  • Seite 13: Kapitel 2 Montage

    Installationsanleitung Montage 20002161 Januar 2018 Montage Empfehlungen zum Anheben schwerer Messsysteme Schwere Messsysteme (über 23 kg) und leichtere Messsysteme, die an erhöhten bzw. schwer zugänglichen Orten installiert werden müssen, erfordern meist zusätzliche Überlegungen für den Transport oder das Anheben auf Installationshöhe. •...

  • Seite 14: Montage Des Sensors

    Montage Installationsanleitung Januar 2018 20002161 Abbildung 2-2: Schwerpunkt bei großen Messsystemen A. Typischer Schwerpunkt Anmerkung Vollständige und ausführliche Maßzeichnungen, einschließlich der Kennzeichnung des Schwerpunkts, finden Sie unter dem Link für Produktzeichnungen in unserem Online-Shop unter www.micromotion.com/onlinestore. Montage des Sensors Drehmomente und eine Biegebelastung der Prozessanschlüsse durch allgemein übliche Methode minimieren.

  • Seite 15: Drehen Der Anschlussdose Oder Des 800-Core-Prozessors (Optional)

    Installationsanleitung Montage 20002161 Januar 2018 Abbildung 2-3: Montage des Sensors Anmerkungen • Den Sensor nicht zur Abstützung der Rohrleitung verwenden. • Der Sensor erfordert keine zusätzlichen Halterungen. Die Flansche halten den Sensor in jeder Einbaulage. (Einige Sensormodelle, die in sehr kleinen, flexiblen Rohrleitungen installiert werden, haben optionale Installationsanweisungen, die zusätzliche externe Halterungen ermöglichen.) Drehen der Anschlussdose oder des 800-Core-...

  • Seite 16: Montage Der Elektronik Von Hochtemperatursensoren

    Montage Installationsanleitung Januar 2018 20002161 Warum und wann dieser Vorgang ausgeführt wird Abbildung 2-4: Teile für das Drehen der Anschlussdose oder des 800-Core-Prozessors auf dem Sensor A. Gehäuse B. Klemmring C. Klemmringschraube D. Durchführung E. Ausrichtungsnuten Anmerkung In dieser Abbildung ist der 800-Core-Prozessor zu sehen. Die Anschlussdose sieht etwas anders aus.
  • Seite 17 Installationsanleitung Montage 20002161 Januar 2018 Warum und wann dieser Vorgang ausgeführt wird Abbildung 2-5: Komponenten eines Hochtemperatursensors A. Sensor B. Elektronik C. Montagehalterung D. Flexibles Kabelschutzrohr min. 152 mm Krümmungsradius Bei einigen großen Messsystemen wird das Messsystem mit der Elektronik am Sensorgehäuse montiert geliefert.
  • Seite 18 Montage Installationsanleitung Januar 2018 20002161 Abbildung 2-6: Abnahme der Elektronik vom Sensorgehäuse A. Elektronik vom Sensorgehäuse abnehmen und an einer Wand oder an einem Rohr montieren Prozedur • Zur Wandmontage für die Befestigung der Montagehalterung vier 8 mm-Schrauben verwenden. Micro Motion ELITE...
  • Seite 19 Installationsanleitung Montage 20002161 Januar 2018 Abbildung 2-7: Komponenten für die Wandmontage A. Wand oder ebene Fläche B. Elektronik (hier: Core-Prozessor mit erweiterter Funktion) C. Flexibles Kabelschutzrohr • Zur Montage an einem Rohr für die Befestigung der Montagehalterung ein Bügelschrauben-Rohrleitungsset (51 mm) verwenden. Installationsanleitung...

  • Seite 20: Montage Eines Cmf010-Sensors An Einer Wand Oder Einem Rohr

    Montage Installationsanleitung Januar 2018 20002161 Abbildung 2-8: Komponenten für die Rohrmontage A. Rohr B. Elektronik (hier: Core-Prozessor mit erweiterter Funktion) C. Flexibles Kabelschutzrohr Montage eines CMF010-Sensors an einer Wand oder einem Rohr Der CMF010-Sensor verfügt über eine optionale Montagehalterung für kleine oder flexible Rohrleitungen.

  • Seite 21: Montage Eines Sensors Des Typs Cmfs007, Cmfs010 Oder Cmfs015 In Einer

    Installationsanleitung Montage 20002161 Januar 2018 Abbildung 2-9: Optionale Montage A. Zwei vom Kunden beizustellende 8 mm-Schrauben B. Anschlussdose oder Core-Prozessor (dargestellt ist die Anschlussdose) C. Montagefläche 2. Falls erforderlich, stabile Abstandshalter zwischen Sensor und Montagefläche montieren. 3. Das Sensorgehäuse mit zwei vom Anwender beizustellenden 8 mm-Schrauben mit einer Mindestlänge von 57 mm auf der Montagefläche befestigen.

  • Seite 22: Montage Eines Sensors Des Typs Cmfs025, Cmfs040 Oder Cmfs050 In Einer

    Montage Installationsanleitung Januar 2018 20002161 3. Den Sensor mit den mitgelieferten -Bügelschrauben (8 mm) in der Montagehalterung befestigen. Ergebnisse Abbildung 2-10: Montagehalterung für CMFS007, CMFS010 und CMFS015 A. Montagehalterung B. Montagebohrungen C. Mitgelieferte Bügelschrauben Montage eines Sensors des Typs CMFS025, CMFS040 oder CMFS050 in einer Wandmontagehalterung Die Sensoren CMFS025, CMFS040 und CMFS050 verfügen über eine optionale...

  • Seite 23: Befestigung Der Prozessanschlüsse In Sandwichbauweise

    Installationsanleitung Montage 20002161 Januar 2018 Abbildung 2-11: Zusammengebaute Wandmontagehalterung für CMFS025, CMFS040 und CMFS050 2. Die Halterung mithilfe von Befestigungselementen, die für die entsprechende Oberfläche geeignet sind, an der Wand befestigen. 3. Den Sensor in die Montagehalterung einsetzen. 4. Den Sensor mit den mitgelieferten Befestigungselementen in der Halterung befestigen.
  • Seite 24 Montage Installationsanleitung Januar 2018 20002161 Prozedur 1. Es muss sichergestellt werden, dass die zur Verfügung stehenden Schrauben für den Prozessanschluss geeignet sind. 2. Die Sensorzentrierringe über jedes der Sensorenden schieben und dann den Sensor zwischen den Prozessanschlüssen der Rohrleitung einsetzen. Tipp Micro Motion empfiehlt den Einbau von Dichtungen (Kundenbeistellung).

  • Seite 25: Installation Von Abgesetzten Elektroniken

    Installationsanleitung Montage 20002161 Januar 2018 Abbildung 2-14: Verwendung der Zentrierringe A. Richtung, in die der Zentrierring gedreht wird B. Richtung, in die die Flanschschrauben gedrückt werden C. Flanschschraube 6. Die Muttern abwechselnd mit einem Schraubenschlüssel festziehen. Installation von abgesetzten Elektroniken Wenn der Sensor über eine abgesetzte Elektronik verfügt, ist das Distanzstück auf dem Sensorgehäuse zu montieren.
  • Seite 26 Montage Installationsanleitung Januar 2018 20002161 Abbildung 2-15: Durchführung und Bauteile des Distanzstücks A. Messumformer oder Core-Prozessor B. Distanzstück C. O-Ring D. Durchführung E. Klemmring F. Klemmschraube G. Kunststoffverschluss H. Kunststoffkappe 2. Die Klemmschraube lösen und den Klemmring entfernen. Den O-Ring auf der Durchführung belassen.

  • Seite 27: Kapitel 3 Verkabelung Der Spannungsversorgung Und E/A-Verkabelung Des Messumformers

    Installationsanleitung Verkabelung der Spannungsversorgung und E/A-Verkabelung des Messumformers 20002161 Januar 2018 Verkabelung der Spannungsversorgung und E/A- Verkabelung des Messumformers Verkabelungsoptionen Die Vorgehensweise zur Verkabelung richtet sich nach der vorhandenen Elektronikoption. Tabelle 3-1: Vorgehensweise zur Verkabelung entsprechend der Elektronikoption Elektronikoption Vorgehensweise zur Verkabelung Integrierter Messumformer Der Messumformer ist bereits mit dem Sensor verbunden.

  • Seite 28: Anschluss Des 4-Adrigen Kabels

    Verkabelung der Spannungsversorgung und E/A-Verkabelung des Messumformers Installationsanleitung Januar 2018 20002161 VORSICHT Sicherstellen, dass die Ex-Klassifizierung auf dem Zulassungstypenschild des Sensors zu der Umgebung, in der der Sensor installiert werden soll, passt. Installationen, die nicht den Anforderungen nach Eigensicherheit im Ex-Bereich entsprechen, können zu einer Explosion führen.

  • Seite 29: Vorbereitung Eines Kabels Mit Vom Anwender Bereitgestellten Kabelverschraubungen

    Installationsanleitung Verkabelung der Spannungsversorgung und E/A-Verkabelung des Messumformers 20002161 Januar 2018 3. Das Kabel durch das Kabelschutzrohr führen. 4. Die Beidrähte abschneiden und an beiden Enden des Kabelschutzrohrs frei hängen lassen. 3.2.3 Vorbereitung eines Kabels mit vom Anwender bereitgestellten Kabelverschraubungen Prozedur 1.
  • Seite 30 Verkabelung der Spannungsversorgung und E/A-Verkabelung des Messumformers Installationsanleitung Januar 2018 20002161 Option Bezeichnung NPT-Kabelverschraubung Alles bis auf 19 mm abisolieren M20-Kabelverschraubung Alles bis auf 13 mm abisolieren 6. Die Beidrähte zweimal um die Abschirmung wickeln und die überstehenden Enden der Beidrähte abschneiden. A.
  • Seite 31 Installationsanleitung Verkabelung der Spannungsversorgung und E/A-Verkabelung des Messumformers 20002161 Januar 2018 A. Zurückgefaltete Abschirmung 9. Die Kabelverschraubung in die Öffnung des Kabelschutzrohrs am Gehäuse des Core-Prozessors einbauen. 10. Die Drähte durch die Kabelverschraubung führen und die Stopfbuchsenmutter an der Kabelverschraubung festziehen. A.
  • Seite 32 Verkabelung der Spannungsversorgung und E/A-Verkabelung des Messumformers Installationsanleitung Januar 2018 20002161 A. Anschlussklemme 1 (Spannungsversorgung +): rot B. Anschlussklemme 2 (Spannungsversorgung -): schwarz C. Anschlussklemme 3 (RS-485/A): weiß D. Anschlussklemme 4 (RS-485/B): grün Micro Motion ELITE...

  • Seite 33: Anschluss Des 9-Adrigen Kabels

    Installationsanleitung Verkabelung der Spannungsversorgung und E/A-Verkabelung des Messumformers 20002161 Januar 2018 • Beim Anschluss an einen Core-Prozessor mit erweitertem Funktionsumfang die folgenden Abbildungen und Anschlüsse verwenden: A. Anschlussklemme 1 (Spannungsversorgung +): rot B. Anschlussklemme 2 (Spannungsversorgung -): schwarz C. Anschlussklemme 3 (RS-485/A): weiß D.
  • Seite 34 Verkabelung der Spannungsversorgung und E/A-Verkabelung des Messumformers Installationsanleitung Januar 2018 20002161 3. Die Adern gemäß der Farbkodierung anschließen. Weitere Informationen über den Messumformer oder den abgesetzten Core-Prozessor finden sich in der Dokumentation des Messumformers. 4. Die Schrauben zum Fixieren der Aderenden festziehen. 5.

  • Seite 35: Kapitel 4 Erdung

    Installationsanleitung Erdung 20002161 Januar 2018 Erdung Das Messsystem muss im Einklang mit den vor Ort geltenden Normen geerdet werden. Der Kunde ist für die Kenntnis und die Einhaltung aller anzuwendenden Normen verantwortlich. Voraussetzungen Die folgenden Richtlinien sind für die Erdung zu verwenden: •...
  • Seite 36 Erdung Installationsanleitung Januar 2018 20002161 Micro Motion ELITE...

  • Seite 37: Kapitel 5 Ergänzende Informationen

    Installationsanleitung Ergänzende Informationen 20002161 Januar 2018 Ergänzende Informationen Spülen des Sensorgehäuses Voraussetzungen Vor der Durchführung des Spülvorgangs muss sichergestellt werden, dass Folgendes verfügbar ist: ™ • Teflonband • Ausreichend Argon- oder Stickstoffgas zum Spülen des Sensorgehäuses Warum und wann dieser Vorgang ausgeführt wird Bei Sensoren mit Spülanschlüssen sind diese immer verschlossen zu halten.
  • Seite 38 Ergänzende Informationen Installationsanleitung Januar 2018 20002161 ACHTUNG Beim Entfernen des Spülanschlusses unbedingt einen Gewindeschutz verwenden, um die Membran um die Berstscheibe herum nicht zu beschädigen. 3. Zur Vorbereitung der Spülanschlussverschlüsse für das Wiedereinsetzen diese mit 2-3 Lagen Teflonband umwickeln. 4. Die Stickstoff- oder Argongasversorgung am Eingangsspülanschluss anschließen oder die Eingangsspülleitung öffnen.

  • Seite 39: Druckentlastung

    Installationsanleitung Ergänzende Informationen 20002161 Januar 2018 Tabelle 5-1: Spülzeit (Fortsetzung) Sensormodell Spüldurchflussrate Zeit in Minuten CMFS010 566,3 l/h 1 1/2 CMFS015 566,3 l/h 1 1/2 CMFS025 566,3 l/h 4 1/2 CMFS040 566,3 l/h 4 1/2 CMFS050 566,3 l/h 4 1/2 CMFS075 566,3 l/h CMFS100...
  • Seite 40 Ergänzende Informationen Installationsanleitung Januar 2018 20002161 VORSICHT Der Aufenthalt in der Druckentlastungszone der Berstscheibe ist streng verboten. Unter hohem Druck aus dem Sensor ausströmendes Medium kann schwere Verletzungen hervorrufen oder gar zum Tode führen. Den Sensor so ausrichten, dass sich in Richtung der Druckentlastung keine Personen und Geräte befinden.
  • Seite 41 Installationsanleitung 20002161 Januar 2018 Installationsanleitung...
  • Seite 42 © 2018 Micro Motion, Inc. Alle Rechte vorbehalten. Das Emerson Logo ist eine Marke und Dienstleistungsmarke der Emerson Electric Co. Micro Motion, ELITE, ProLink, MVD und MVD Direct Connect sind Marken eines der Emerson Automation Solutions Unternehmen. Alle anderen Marken sind Eigentum ihrer jeweiligen Besitzer.
