Inhaltszusammenfassung für Emerson Micro Motion TA Serie
Seite 1

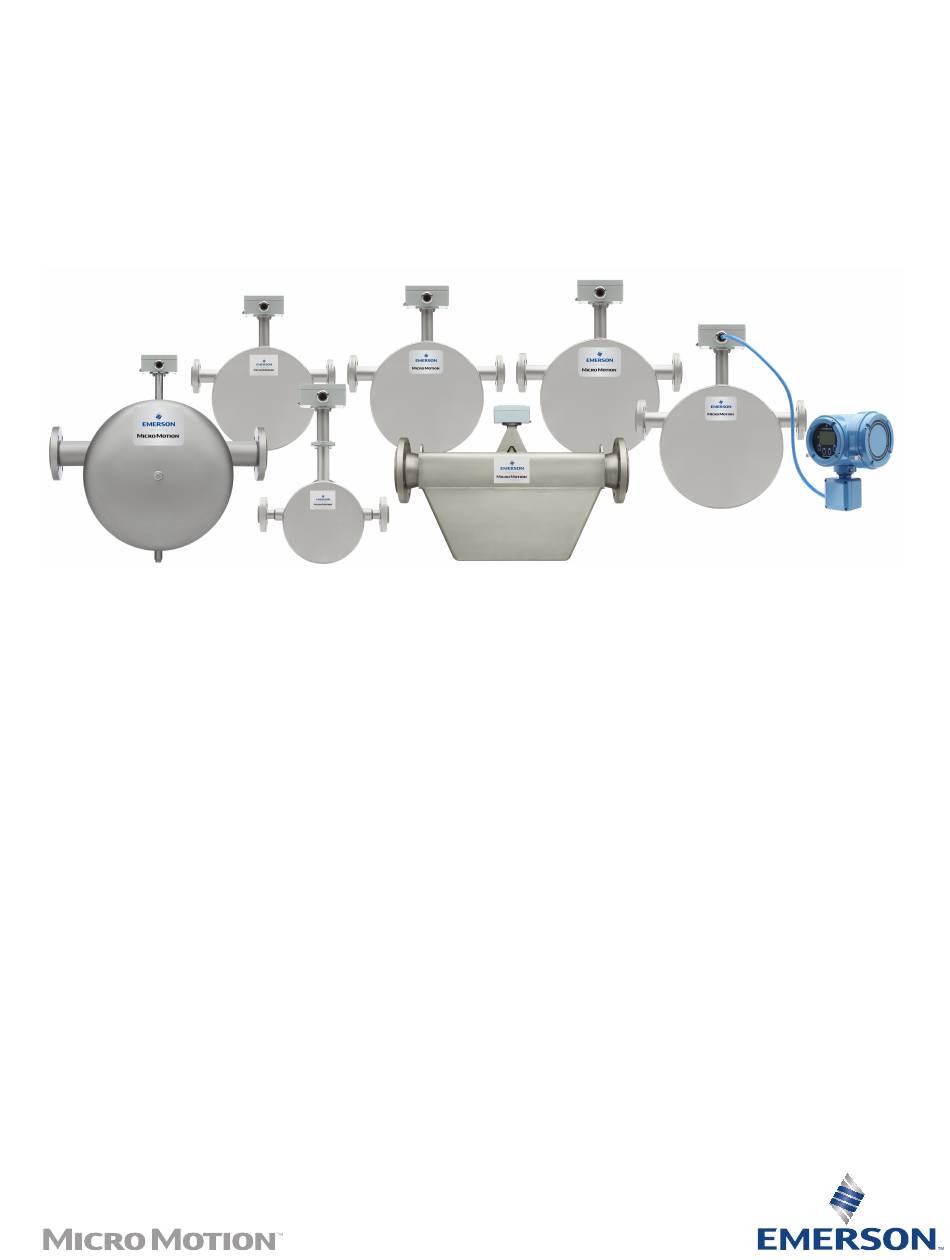

Installationsanleitung MMI-20050297, Rev AE Mai 2021 ™ Micro Motion Messsysteme der TA-Serie für Durchfluss und Dichte...
Seite 2
über Ihr lokales Micro Motion Support-Center verfügbar. Informationen bezüglich Geräten, die der europäischen Druckgeräterichtlinie entsprechen, finden sich im Internet unter www.emerson.com. Für Installationen in Ex-Bereichen in Europa ist die Norm EN 60079-14 zu beachten, sofern keine nationalen Normen anwendbar sind.
Installationsanleitung Einführung MMI-20050297 Mai 2021 Einführung Über dieses Dokument Dieses Dokument enthält Informationen über die Planung, Montage, Verkabelung und Erdung des Sensors TA-Serie. Es wird davon ausgegangen, dass die Anwender Kenntnisse über die grundlegenden Konzepte und Verfahren für die Installation, Konfiguration und Wartung von Messumformern und Sensoren haben.
Mai 2021 MMI-20050297 Zugehörige Dokumentation Die gesamte Produktdokumentation findet sich auf der Produktdokumentations-DVD, die im Lieferumfang des Produkts enthalten ist, oder unter www.emerson.com. Für weitere Informationen siehe eines der folgenden Dokumente: • Zusammen mit dem Sensor gelieferte oder unter www.emerson.com/ flowmeasurement verfügbare Dokumentation der Zulassungen für Ex-Bereiche...
Für ATEX/IECEx-Installationen sind die Sicherheitsanweisungen, die in den ATEX/ IECEx-Zulassungsdokumenten festgelegt sind, streng zu befolgen. Diese Dokumente finden sich auf der im Lieferumfang des Produkts enthaltenen Produktdokumentations-DVD oder unter www.emerson.com. Diese Dokumente sind zusätzlich zu den in dieser Anleitung enthaltenen Informationen zu beachten.
Modell TA300T Flüssigkeiten Schlämme Bewährte Verfahren • Bei der Verwendung von Emerson-Messsystemen gibt es keine speziellen Anforderungen an die Rohrleitungsführung. Gerade Ein- oder Auslaufstrecken sind nicht erforderlich. • Wird das Messsystem in einer vertikalen Rohrleitung installiert, sollten Flüssigkeiten und Schlämme das Messsystem von unten nach oben durchströmen. Gase sollten abwärts strömen.
Installationsanleitung Planung MMI-20050297 Mai 2021 • Die Anschlussdose nicht abschrauben oder drehen, da dies zu Drahtbruch führen würde. • Das Messsystem nicht in freihängenden Rohrleitungen installieren • Für die Positionierung des Messsystems nicht am Messsystem ziehen. Temperaturgrenzen Temperaturart Min. Max. Prozesstemperatur -40,0 °C 180,0 °C...
Seite 10
Planung Installationsanleitung Mai 2021 MMI-20050297 Micro Motion TA-Serie...
Installationsanleitung Montage MMI-20050297 Mai 2021 Montage Montage des Messsystems Drehmomente und eine Biegebelastung der Prozessanschlüsse durch allgemein übliche Methoden minimieren. Voraussetzungen Die Checkliste für die Installation und die Informationen über bewährte Verfahren durchlesen, sofern nicht bereits geschehen. Siehe Checkliste für die Installation Bewährte Verfahren.
Seite 12
Montage Installationsanleitung Mai 2021 MMI-20050297 Micro Motion TA-Serie...
Installationsanleitung Verkabelung MMI-20050297 Mai 2021 Verkabelung Verkabelung eines Messsystems der Tantal- Reihe • Die maximale Länge des 9-adrigen Kabels zwischen Sensor und Messumformer beträgt 304,80 m. • Bei Verwendung der Smart Meter Verification (SMV), beträgt die maximale Länge des 9-adrigen Kabels 18,29 m. ™...
Seite 14
Verkabelung Installationsanleitung Mai 2021 MMI-20050297 Anschlussklemmen- Farbe Nummer Blau Grau Grün Weiß Orange Gelb Violett Braun Schirm 3. Die Adern gemäß der Farbkodierung anschließen. Weitere Informationen über den Messumformer oder den abgesetzten Core-Prozessor finden sich in der Dokumentation des Messumformers. 4.
Installationsanleitung Erdung MMI-20050297 Mai 2021 Erdung Das Messsystem muss im Einklang mit den vor Ort geltenden Normen geerdet werden. Der Kunde ist für die Kenntnis und die Einhaltung aller anzuwendenden Normen verantwortlich. Voraussetzungen Die folgenden Richtlinien sind für die Erdung zu verwenden: •...
Seite 16
Erdung Installationsanleitung Mai 2021 MMI-20050297 Micro Motion TA-Serie...
Installationsanleitung Spülen des Sensorgehäuses MMI-20050297 Mai 2021 Spülen des Sensorgehäuses Voraussetzungen Vor der Durchführung des Spülvorgangs muss sichergestellt werden, dass Folgendes verfügbar ist: ™ • Teflonband • Ausreichend Argon- oder Stickstoffgas zum Spülen des Sensorgehäuses Wenn ein Spülanschlussverschluss am Sensorgehäuse geöffnet wird, muss das Gehäuse erneut gespült werden.
Seite 18
Spülen des Sensorgehäuses Installationsanleitung Mai 2021 MMI-20050297 4. Die Stickstoff- oder Argongasversorgung am Eingangsspülanschluss anschließen oder die Eingangsspülleitung öffnen. Den Ausgangsanschluss geöffnet lassen. BEACHTEN • Vorsichtig vorgehen, um das Eindringen von Schmutz, Feuchtigkeit, Rost und anderen Verunreinigungen in das Sensorgehäuse zu vermeiden. •...
Seite 19
Installationsanleitung MMI-20050297 Mai 2021 Installationsanleitung...
