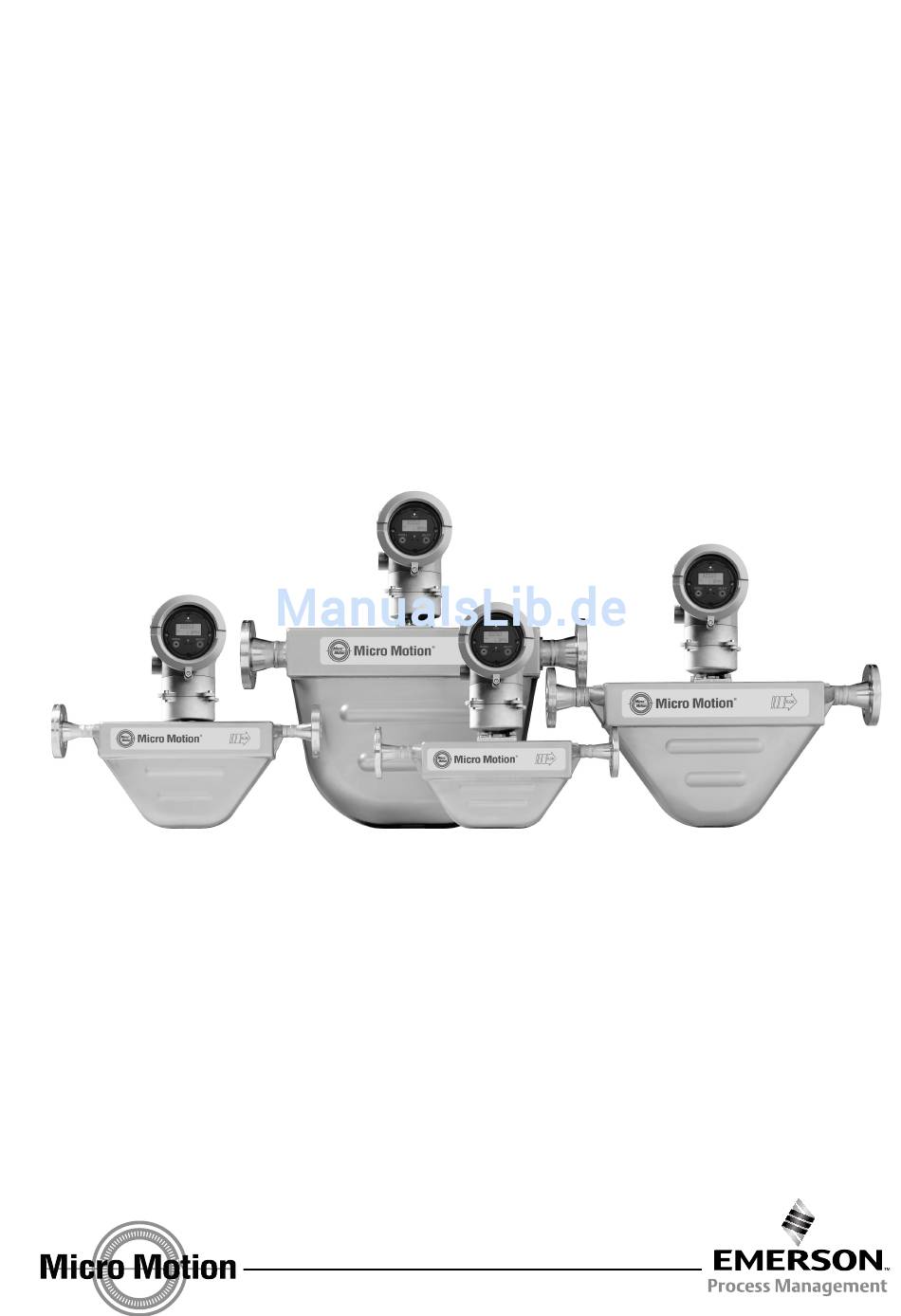

- Seite 1 Produktdatenblatt PS-00442, Rev. A Juli 2003 ® Micro Motion R-Serie Masse- und Volumen-Durchflusssensor ™ Mit MVD Technologie...
- Seite 2 Magnetisch-Induktiven und der Vortex- messung, sondern hat darüber hinaus entscheidende Vorteile gegenüber diesen Technologien. Die Micro Motion R-Serie bietet eine hochgenaue Durchflussmessung für praktisch jedes Prozessmedium, sauber oder nicht sauber. Ein und derselbe Sensor kann direkt den Masse- und Volumendurchfluss für Flüssigkeiten, Gase und...
-
Seite 3: Vorteile Der Micro Motion R-Serie Durchflusssensoren
Vorteile der Micro Motion R-Serie Durchflusssensoren Easy to use Einfache Installation Einfache Inbetriebnahme, keine beweglichen Micro Motion R-Serie Durchflusssensoren Teile, keine periodischen Kalibrierungen, keine benötigen keine speziellen Montage- regelmäßige Wartung. anforderungen sowie keine störungsfreien Ein- und Auslaufstrecken. Zuverlässig und robust Direkte Masse- oder Volumenmessung Kein Verschleiss, kein Betriebsstillstand, über... -
Seite 4: Technische Daten Für Flüssigkeitsdurchfluss
Technische Daten für Flüssigkeitsdurchfluss Masse Volumen Nennmessbereich kg/h R025S, R025P 0 bis 1360 0 bis 1360 R050S 0 bis 4080 0 bis 4080 R100S 0 bis 16.325 0 bis 16.325 R200S 0 bis 43.550 0 bis 43.550 Maximaler Messbereich kg/h R025S, R025P 2720 2720... - Seite 5 Technische Daten für Flüssigkeitsdurchfluss Fortsetzung Messunsicherheit, Messspanne und Druckverlust mit der Auswerteelektronik Serie 1000 Zur Bestimmung von Genauigkeit, Messspanne und Druckverlust für Ihre Prozessvariablen können Sie das Micro Motion Auslegungsprogramm verwenden, verfügbar unter www.micromotion.com, oder Sie kontaktieren das für Sie zuständige Micro Motion Vertriebsbüro.
-
Seite 6: Technische Daten Für Gasdurchfluss
Technische Daten für Gasdurchfluss Fortsetzung Wenn Sie den Sensor für eine Gasanwendung einsetzen ist die Messgenauigkeit eine Funktion des Massedurchflusses, unabhängig von Temperatur, Druck oder Zusammensetzung. Der Druckverlust ist abhängig von der Betriebstemperatur, Druck und Gaszusammensetzung. Aus diesen Gründen ist es sehr empfehlenswert die Sensorauslegung für eine Gasmessung mit dem Micro Motion Auslegungsprogramm durchzuführen, dieses ist unter www.micromotion.com verfügbar, oder Sie kontaktieren das für Sie zuständige Micro Motion Vertriebsbüro. - Seite 7 Technische Daten für Gasdurchfluss Fortsetzung Messunsicherheit und Druckverlust eines R100S mit MVD Technologie Luft bei 20°C, statischer Druck gem. Diagramm 7 bar 35 bar 70 bar 1000 2000 3000 4000 Durchfluss (kg/h) Erdgas (MW 16,675) bei 20°C, statischer Druck gem. Diagramm 35 bar 70 bar 7 bar...
- Seite 8 Temperaturgrenzen Prozessmedium Sensor mit abgesetztem –50 bis +150 °C Core Prozessor Sensor mit integrierter –40 bis +125 °C IFT9703 Auswerteelektronik Alle anderen Modelle –50 bis +125 °C Umgebungstemperatur Lagerung –40 bis +85 °C mit IFT9703 Auswerteelektronik, ohne Display –40 bis +60 °C mit Auswerteelektronik mit MVD Technologie Betrieb –30 bis +55 °C mit IFT9703 Auswerteelektronik, ohne Display 0 bis +55 °C mit IFT9703 Auswerteelektronik, mit Display...
- Seite 9 Ex-Klassifizierungen UL ist eine U.S.A. Zulassungsbehörde, CSA ist eine Kanadische Zulassungsbehörde deren Zulassungen in U.S.A. (C-US) und Kanada anerkannt werden. ATEX ist eine Europäische Vorschrift. UL und CSA Bei korrekter, integrierter Montage an die Auswerteelektronik IFT9703 kann der Sensor in folgenden Ex- Bereichen installiert werden: Class I, Div.
- Seite 10 Werkstoffe Mediumberührte Teile 316L Edelstahl Gehäuse Sensor 304L Edelstahl Core Prozessor CF-3M Edelstahl oder Epoxydharzbeschichtetes Aluminium Integriert montierte Epoxydharzbeschichtetes Aluminium Auswerteelektronik (1) Allgemeine Korrosionsrichtlinien berücksichtigen keine zyklische Belastung. Daher sollten solche Richtlinien nicht zur Auswahl der mediumberührten Werkstoffe für Micro Motion Sensoren verwendet werden. Nehmen Sie bei Fragen zur Materialverträglichkeit Kontakt mit dem für Sie zuständigen Micro Motion Vertriebsbüro auf.
-
Seite 11: Abmessungen
Abmessungen Sensor mit integrierter Auswerteelektronik Modell 1700/2700 Abmessungen in mm Abm. A ±3 2× 1/2”–14 NPT ø124 oder M20 × 1,5 Abm. H Abm. G ø Abm. B Abm. C Abm. D Abm. E Abm. F R025S, R025P 1/2”–14 NPT R050S 3/4”–14 NPT NPT F CAJON... - Seite 12 Abmessungen Fortsetzung Sensor mit integrierter Auswerteelektronik IFT9703 Abmessungen in mm 3/4″ –14 NPT Anschlussraum oder M20 × 1,5 Feldverdrahtung Verdrahtung Spannungsversorgung 3/4”–14 NPT oder M20 × 1.5 für Ausgangsverdrahtung Gehäuseerde Abm. K (beide Kabeleinführungen) Abm. C Abm. L ø Abm. B Abm.
- Seite 13 Abmessungen Fortsetzung Sensor mit Core Prozessor Abmessungen in mm Abm. A ±3 ø111 Abm. P ø32 Abm. Q 1/2”–14 NPT oder M20 × 1,5 Abm. M Abm. C Abm. N ø B NORMAL FLOW Abm. D Abm. abgesetzte Montage Abm. E R025S, R025P 1/2”–14 NPT R050S...
-
Seite 14: Prozessanschlüsse Für R-Serie Durchflusssensoren
Prozessanschlüsse für R-Serie Durchflusssensoren Anschluss- Abm. A (mm) Abm. B (mm) Code Flansch-Flansch Aussendurchmesser R025S Prozessanschlüsse 1/2" ANSI 150 LBS Vorschweissflansch, RF 1/2" ANSI 300 LBS Vorschweissflansch, RF 1/2" ANSI 600 LBS Vorschweissflansch, RF 1/2“ NPT F CAJON 8 VCO Anschluss 15 mm DIN PN40 Vorschweissflansch, DIN 2635, C 15 mm DIN PN100/160 Vorschweissflansch, DIN 2638, E R050S Prozessanschlüsse... -
Seite 15: Prozessanschlüsse Für R-Serie Modell R025P Hochdruck Durchflusssensoren
Prozessanschlüsse für R-Serie Durchflusssensoren Fortsetzung Anschluss- Abm. A (mm) Abm. B (mm) Code Flansch-Flansch Aussendurchmesser R200S Prozessanschlüsse 1 1/2" ANSI 150 LBS Vorschweissflansch, RF 1 1/2" ANSI 300 LBS Vorschweissflansch, RF 1 1/2" ANSI 600 LBS Vorschweissflansch, RF 2" ANSI 150 LBS Vorschweissflansch, RF 2"... - Seite 16 Bestellangaben Modell Produkt Beschreibung Standard Sensor R025S R-Serie Sensor, 6 mm, 316L Edelstahl R050S R-Serie Sensor, 13 mm, 316L Edelstahl R100S R-Serie Sensor, 25 mm, 316L Edelstahl R200S R-Serie Sensor, 50 mm, 316L Edelstahl Hochdruck Sensor R025P R-Serie Sensor; 6 mm, 316L Edelstahl, 2300 psi Messrohr-Druckstufe Code Prozessanschlüsse Siehe Tabelle auf Seite 14–15...
- Seite 17 Bestellangaben Fortsetzung Code Zulassungen Micro Motion Standard — ohne Zulassung Micro Motion Standard / PED konform UL — nur lieferbar mit Elektronik Interface Code I ATEX — Ausrüstungs Kategorie 2 (Zone 1) / PED konform Code Sprache Dänische Kurzanleitung und englische Betriebsanleitung Niederländische Kurzanleitung und englische Betriebsanleitung Englische Kurzanleitung und englische Betriebsanleitung Französische Kurzanleitung und französische Betriebsanleitung...
