1.3
Temperaturgrenzen
Sensoren können in dem in den Temperaturgrenzwert-Diagrammen dargestellten
Prozess- und Umgebungstemperaturbereich verwendet werden. Bei der Auswahl der
Elektronikoptionen sollten die Temperaturgrenzwert-Diagramme nur als generelle
Richtlinie angesehen werden. Liegen die Prozessbedingungen nahe den grauen Bereichen,
dann setzen Sie sich mit dem Micro Motion Kundendienst in Verbindung.

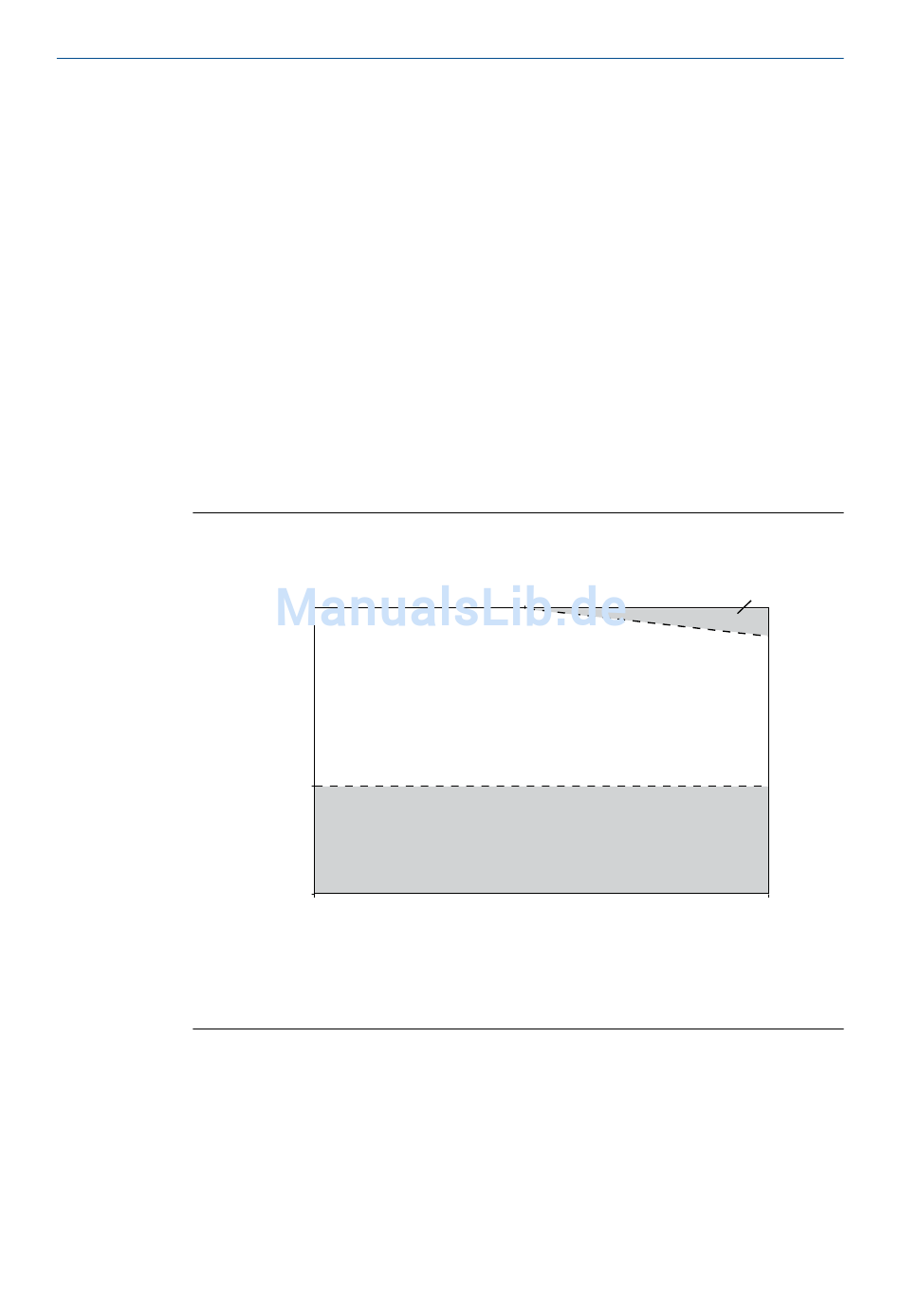

Abbildung 1-1:
•
•
•
•
Installationsanleitung
Um den Durchfluss durch den Sensor mit einem Ventil zu unterbrechen, installieren
Sie das Ventil auslaufseitig vom Sensor.
Biegemomente und Torsionsspannung auf den Sensor minimieren. Das Messsystem
nicht dazu verwenden, die Rohrleitung auszurichten.
Der Sensor erfordert keine zusätzlichen Halterungen. Die Flansche halten den
Sensor in jeder Einbaulage. (Einige Sensormodelle, die in sehr kleinen, flexiblen
Rohrleitungen installiert werden, haben optionale Installationsanweisungen, die
eine externe Unterstützung ermöglichen.)
Umgebungs- und Prozesstemperaturgrenzen für ELITE Messsysteme
CMFS025–CMFS150
140 (60)
T
amb
–40 (–40)
–148 (–100)
–58 (–50)
T
= Umgebungstemperatur °C (°F)
amb
T
= Prozesstemperatur in °C (°F)
proc
A = Alle verfügbaren Elektronikoptionen
B = Nur abgesetzt montierte Elektronik
140 (60)
A
B
T
proc
Planung
B
113
(45)
400 (204)
3
