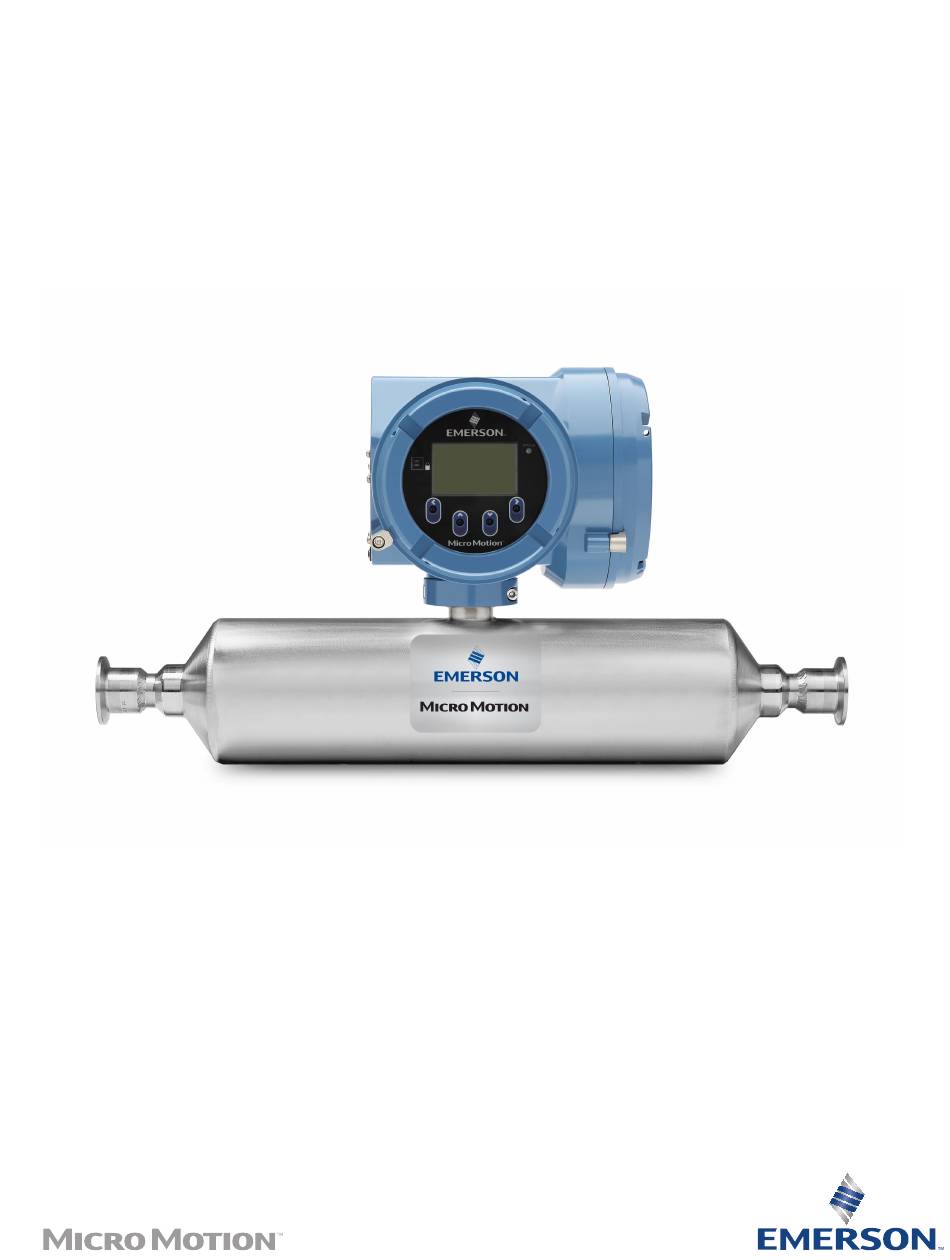

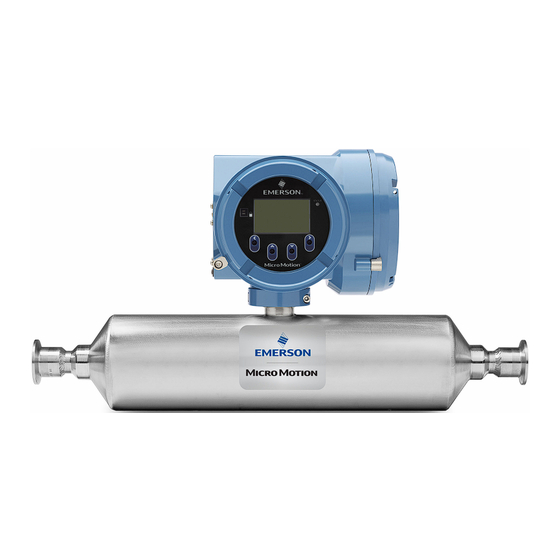

- Seite 1 Installationsanleitung 20002175 , Rev BC Februar 2020 ™ Micro Motion Coriolis-Sensoren der T-Serie für Durchfluss und Dichte...
- Seite 2 Nichteinhaltung des von Micro Motion festgeschriebenen Verfahrens wird Micro Motion die Annahme der zurückgesendeten Produkte verweigern. Informationen zu Rücksendeverfahren und die entsprechenden Formulare sind online auf unserer Support-Website www.emerson.com verfügbar oder telefonisch über den Micro Motion Kundenservice erhältlich. Emerson Flow Kundendienst E-Mail: • Weltweit: flow.support@emerson.com •...
- Seite 3 Nord- und Südamerika Europa und Naher Osten Asien/Pazifik Südafrika 800 991 390 Saudi-Arabien 800 844 9564 800 0444 0684...
-
Seite 5: Inhaltsverzeichnis
Installationsanleitung Inhalt 20002175 Februar 2020 Inhalt Kapitel 1 Einführung........................7 1.1 Über dieses Dokument........................7 1.2 Gefahrenhinweise..........................7 1.3 Zugehörige Dokumentation......................8 Kapitel 2 Planung......................... 9 2.1 Checkliste für die Installation......................9 2.2 Bewährte Verfahren........................10 2.3 Temperaturgrenzen........................10 2.4 Empfehlungen für Hygieneanwendungen sowie Anwendungen mit Selbstentleerung....11 Kapitel 3 Montage........................ - Seite 6 Inhalt Installationsanleitung Februar 2020 20002175 Micro Motion T-Serie...
-
Seite 7: Kapitel 1 Einführung
Installationsanleitung Einführung 20002175 Februar 2020 Einführung Über dieses Dokument Dieses Dokument enthält Informationen über die Planung, Montage, Verkabelung und Erdung des Sensors T-Serie. Es wird davon ausgegangen, dass die Anwender Kenntnisse über die grundlegenden Konzepte und Verfahren für die Installation, Konfiguration und Wartung von Messumformern und Sensoren haben. -
Seite 8: Zugehörige Dokumentation
Februar 2020 20002175 Zugehörige Dokumentation Die gesamte Produktdokumentation findet sich auf der Produktdokumentations-DVD, die im Lieferumfang des Produkts enthalten ist, oder unter www.emerson.com. Für weitere Informationen siehe eines der folgenden Dokumente: • Zusammen mit dem Sensor gelieferte oder unter www.emerson.com/ flowmeasurement verfügbare Dokumentation der Zulassungen für Ex-Bereiche... -
Seite 9: Kapitel 2 Planung
Installationsanleitung Planung 20002175 Februar 2020 Planung Checkliste für die Installation □ Sicherstellen, dass die Ex-Klassifizierung auf dem Zulassungstypenschild zu der Umgebung, in der das Messsystem installiert werden soll, passt. WARNUNG Die Nichteinhaltung der Zulassungsvorgaben kann zu einer Explosion und in deren Folge zu Personenschäden bis hin zum Tode führen. -
Seite 10: Bewährte Verfahren
Siehe die Dokumentation bzgl. Ex-Zulassung, die mit dem Sensor mitgeliefert wird oder unter www.emerson.com/flowmeasurement verfügbar ist. • Die Option, die Elektronik abgesetzt zu montieren, ermöglicht es, das Sensorgehäuse ohne Messumformer, Core-Prozessor oder Anschlussdose zu isolieren und die Temperaturklassifizierung nicht zu beeinträchtigen. Wenn das Sensorgehäuse bei Micro Motion T-Serie... -
Seite 11: Empfehlungen Für Hygieneanwendungen Sowie Anwendungen Mit Selbstentleerung
Installationsanleitung Planung 20002175 Februar 2020 erhöhten Prozesstemperaturen über 60,0 °C isoliert wird, ist sicherzustellen, dass die Elektronik nicht in die Isolierung einbezogen wird, da dies anderenfalls zum Ausfall der Elektronik führen kann. Umgebungs- und Prozesstemperaturgrenzen für alle Modelle 125.5 (52) 140 (60) 122 (50) 100 (38) - Seite 12 Hygieneanschluss DN15 gemäß DIN 11851 47° Hygieneanschluss DN15 gemäß DIN 11864-1A 47° T050F, T050T 13 mm Hygieneanschluss (Tri-Clamp-kompatibel) 0° Hygieneanschluss DN15 gemäß DIN 11851 47° Hygieneanschluss DN15 gemäß DIN 11864-1A 47° T075F, T075T 19,0 mm Hygieneanschluss (Tri-Clamp-kompatibel) 0° Micro Motion T-Serie...
- Seite 13 Installationsanleitung Planung 20002175 Februar 2020 Tabelle 2-3: Min. Neigungswinkel (Fortsetzung) Min. Win- Modell schluss- Beschreibung code 25 mm Hygieneanschluss (Tri-Clamp-kompatibel) 47° Hygieneanschluss DN25 gemäß ISO 2853 (IDF) 47° Hygieneanschluss DN25 gemäß DIN 11851 47° Hygieneanschluss DN25 gemäß DIN 11864-1A 47° Hygieneanschluss DN25 SMS 1145 32°...
- Seite 14 Planung Installationsanleitung Februar 2020 20002175 Micro Motion T-Serie...
-
Seite 15: Kapitel 3 Montage
Installationsanleitung Montage 20002175 Februar 2020 Montage Montage des Sensors Drehmomente und eine Biegebelastung der Prozessanschlüsse durch bewährte Verfahren minimieren. BEACHTEN • Durch Anheben des Sensors an der Elektronik oder den Spülanschlüssen kann das Gerät beschädigt werden. • Um die Gefahr von Problemen durch Flüssigkeitsansammlungen im Elektronikgehäuse zu reduzieren, bei der Ausrichtung der Messumformer oder Sensor-Anschlussdosen darauf achten, dass die Kabeleinführungen nicht nach oben zeigen. - Seite 16 B. Distanzstück C. O-Ring D. Durchführung E. Klemmring F. Klemmschraube G. Kunststoffverschluss H. Kunststoffkappe 2. Die Klemmschraube lösen und den Klemmring entfernen. Den O-Ring auf der Durchführung belassen. 3. Den Kunststoffverschluss des Distanzstücks entfernen und dem Recycling zuführen. Micro Motion T-Serie...
-
Seite 17: Drehen Der Anschlussdose Oder Des 800-Core-Prozessors (Optional)
Installationsanleitung Montage 20002175 Februar 2020 4. Das Distanzstück auf die Durchführung aufsetzen. Dazu die Nuten auf der Unterseite des Distanzstücks sorgfältig auf die Nuten der Durchführung ausrichten. 5. Klemmring schließen und Klemmschraube mit 1,47 N m bis 2,03 N m anziehen. Drehen der Anschlussdose oder des 800-Core- Prozessors (optional) Eine integrierte Anschlussdose oder ein 800-Core-Prozessor kann in Schritten von jeweils... - Seite 18 Montage Installationsanleitung Februar 2020 20002175 Micro Motion T-Serie...
-
Seite 19: Kapitel 4 Verkabelung Der Spannungsversorgung Und E/A-Verkabelung Des Messumformers
Installationsanleitung Verkabelung der Spannungsversorgung und E/A-Verkabelung des Messumformers 20002175 Februar 2020 Verkabelung der Spannungsversorgung und E/A- Verkabelung des Messumformers Verkabelungsoptionen Die Vorgehensweise zur Verkabelung richtet sich nach der vorhandenen Elektronikoption. Tabelle 4-1: Vorgehensweise zur Verkabelung entsprechend der Elektronikoption Elektronikoption Vorgehensweise zur Verkabelung Integrierter Messumformer Der Messumformer ist bereits mit dem Sensor verbunden. -
Seite 20: Anschluss Des 4-Adrigen Kabels
3. Das Kabel durch das Kabelschutzrohr führen. 4. Die Beidrähte abschneiden und an beiden Enden des Kabelschutzrohrs frei hängen lassen. 4.2.3 Vorbereitung eines Kabels mit vom Anwender bereitgestellten Kabelverschraubungen Prozedur 1. Den Core-Prozessor mithilfe eines Schlitzschraubendrehers entfernen. Micro Motion T-Serie... -
Seite 21: Vorbereitung Eines Kabels Mit Von Micro Motion Bereitgestellten Kabelverschraubungen
Installationsanleitung Verkabelung der Spannungsversorgung und E/A-Verkabelung des Messumformers 20002175 Februar 2020 2. Die Drähte durch die Stopfbuchsenmutter und die Kabelverschraubung führen. A. Kabelverschraubung B. Stopfbuchsenmutter 3. Die RS-485-Abschirmung und die Beidrähte an der Erdungsschraube im Innern des Gehäuse terminieren. 4. Die Kabelverschraubung gemäß den Anweisungen des Herstellers montieren. 4.2.4 Vorbereitung eines Kabels mit von Micro Motion bereitgestellten Kabelverschraubungen... - Seite 22 Die Umhüllung 121,1 °C erwärmen, um sie zu schrumpfen. Das Kabel dabei nicht verbrennen. c. Den Klemmeinsatz so positionieren, dass das innenliegende Ende bündig mit dem Geflecht des Schrumpfschlauchs abschließt. A. Schrumpfschlauch mit Abschirmung B. Nach der Wärmeeinwirkung M20- 8 mm abschneiden. Kabelverschraubung A. Abschneiden Micro Motion T-Serie...
-
Seite 23: Anschluss Der Adern An Die Anschlussklemmen Des Core-Prozessors
Installationsanleitung Verkabelung der Spannungsversorgung und E/A-Verkabelung des Messumformers 20002175 Februar 2020 8. Für den Zusammenbau der Kabelverschraubung die Abschirmung oder den Geflechtschirm zurück über den Klemmeinsatz und 3 mm über den O-Ring falten. A. Zurückgefaltete Abschirmung 9. Die Kabelverschraubung in die Öffnung des Kabelschutzrohrs am Gehäuse des Core-Prozessors einbauen. - Seite 24 Beim Anschluss an einen Core-Prozessor mit erweitertem Funktionsumfang die folgenden Abbildungen und Anschlüsse verwenden: A. Anschlussklemme 1 (Spannungsversorgung +): rot B. Anschlussklemme 2 (Spannungsversorgung -): schwarz C. Anschlussklemme 3 (RS-485/A): weiß D. Anschlussklemme 4 (RS-485/B): grün 2. Die Abdeckung des Core-Prozessors wieder aufsetzen. Micro Motion T-Serie...
-
Seite 25: Anschluss Des 9-Adrigen Kabels
Installationsanleitung Verkabelung der Spannungsversorgung und E/A-Verkabelung des Messumformers 20002175 Februar 2020 3. Die Schrauben der Abdeckung mit den folgenden Anzugsmomenten anziehen: • Aluminiumgehäuse: 1,13 N m bis 1,47 N m • Edelstahlgehäuse: mindestens 2,15 N m Wenn die Abdeckung korrekt aufliegt, besteht zwischen der Abdeckung und der Basis keine Lücke. - Seite 26 Verkabelung der Spannungsversorgung und E/A-Verkabelung des Messumformers Installationsanleitung Februar 2020 20002175 Micro Motion T-Serie...
-
Seite 27: Kapitel 5 Erdung
Installationsanleitung Erdung 20002175 Februar 2020 Erdung Das Messsystem muss im Einklang mit den vor Ort geltenden Normen geerdet werden. Der Kunde ist für die Kenntnis und die Einhaltung aller anzuwendenden Normen verantwortlich. Voraussetzungen Die folgenden Richtlinien sind für die Erdung zu verwenden: •... - Seite 28 Erdung Installationsanleitung Februar 2020 20002175 Micro Motion T-Serie...
-
Seite 29: Kapitel 6 Ergänzende Informationen
Installationsanleitung Ergänzende Informationen 20002175 Februar 2020 Ergänzende Informationen Spülen des Sensorgehäuses Voraussetzungen Vor der Durchführung des Spülvorgangs muss sichergestellt werden, dass Folgendes verfügbar ist: ™ • Teflonband • Ausreichend Argon- oder Stickstoffgas zum Spülen des Sensorgehäuses Bei Sensoren mit Spülanschlüssen sind diese immer verschlossen zu halten. Der Sensor wird im Werk frei von Sauerstoff gespült und abgedichtet. - Seite 30 Spülausgangsanschluss sowie den Spüleingangsanschluss sofort mit den Spülanschlussverschlüssen verschließen. Das Sensorgehäuse nicht mit Druck beaufschlagen. Wenn der Druck innerhalb des Gehäuses während des Betriebs auf einen Wert über dem Atmosphärendruck steigt, führt dies zu einer Ungenauigkeit der Dichtekalibrierung des Durchflussmesssystems. Micro Motion T-Serie...
- Seite 31 Installationsanleitung Ergänzende Informationen 20002175 Februar 2020 8. Es ist zwingend darauf zu achten, dass die Spülanschlüsse gut abgedichtet sind, damit keine Luft in das Sensorgehäuse gesaugt werden kann. Installationsanleitung...
- Seite 32 © 2020 Micro Motion, Inc. Alle Rechte vorbehalten. Das Emerson Logo ist eine Marke und Dienstleistungsmarke der Emerson Electric Co. Micro Motion, ELITE, ProLink, MVD und MVD Direct Connect sind Marken eines der Emerson Automation Solutions Unternehmen. Alle anderen Marken sind Eigentum ihrer jeweiligen Besitzer.
