- Seite 1 Installationsanleitung P/N MMI-20015056, Rev. AA Mai 2009 ATEX Installationsanweisungen ® für Micro Motion ® ELITE CMFS Sensoren Für ATEX zugelassene Installationen von Sensoren...
- Seite 2 Marken von Micro Motion, Inc., Boulder, Colorado. Micro Motion ist eine registrierte Marke von Micro Motion, Inc., Boulder, Colorado. Das Micro Motion und Emerson Logo sind Marken von Emerson Electric Co. Alle anderen Marken sind Eigentum Ihrer jeweiligen Besitzer.
- Seite 3 ELITE Sensoren (CMFS-Serie) ATEX Installationsanweisungen • Zur Installation der folgenden Micro Motion Sensoren mit ATEX Zulassungsnummer BVS09 ATEX E 018 X: Modell CMFS010 Modell CMFS015 ATEX Installationsanweisungen...
- Seite 4 ELITE Sensoren (CMFS-Serie) Gegenstand: Ausrüstungsart Sensor Typ CMFS*** ************ Hergestellt und unterbreitet für Prüfung Micro Motion, Inc. Adresse Boulder, Co. 80301, USA Basis Normen: Anhang II der Richtlinie 94/9/EG Standardgrundlage EN 60079-0:2006 Allgemeine Anforderungen EN 60079-11:2007 Eigensicherheit ´i´ EN 61241-0:2006 und Staub Bewertung ´tD A´...
- Seite 5 ELITE Sensoren (CMFS-Serie) Gegenstand und Art Sensor Typ CMFS*** ************ Anstatt der *** werden Buchstaben und Zahlen eingefügt, die die folgenden Varianten kennzeichnen: C M F * * * * * * * * * Z * * * * Markierung ohne Einfluss auf die Schutzart Zulassung Z = ATEX Zone 1...
-
Seite 6: Beschreibung

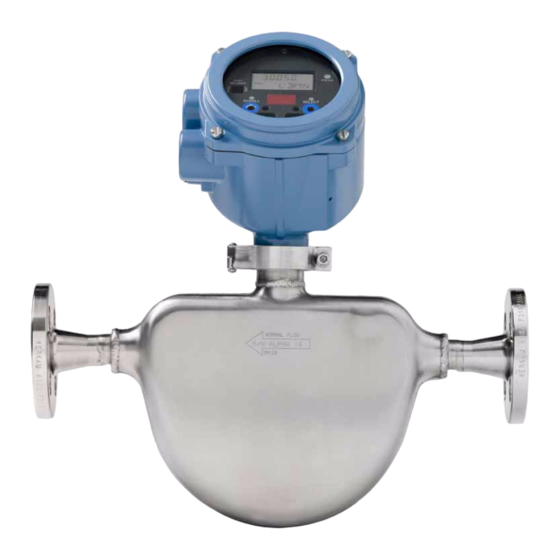

ELITE Sensoren (CMFS-Serie) Beschreibung Der Durchflusssensor wird in Kombination mit einer Auswerteelektronik zur Durchflussmessung verwendet. Der Durchflusssensor, der aus magnetisch zur Schwingung angeregten Rohren besteht, enthält elektrische Komponenten wie Spulen, Widerstände, Temperatursensoren, Anschlussklemmen und -stecker. • Bei Verwendung mit integriert momtierter Anschlussdose erhält der Sensor die Kennzeichnung CMFS********(S oder T)****** für ein Edelstahlgehäuse und CMFS********(R oder H)****** für ein Aluminiumgehäuse. -
Seite 7: Aufnehmerspulenkreis
ELITE Sensoren (CMFS-Serie) Parameter 3.1) Typ CMFS********(R, H, S oder T)****** Sensor mit Anschlussdose 3.1.1) Antriebskreis Anschlüsse 1 (rot) und 2 (braun) Spannung 11,4 Strom 2,45 Leistung 2,54 Effektive interne Kapazität Vernachlässigbar Spulen- Serien- Min. Umgebungs-/ Induktivität Sensortyp widerstand widerstand Mediums-Temp (mH) (Ω) - Seite 8 ELITE Sensoren (CMFS-Serie) 3.1.4.1) Sensortyp CMFS010*****(R,H,S,T)*Z**** CMFS015*****(R,H,S,T)*Z**** MEDIUMSTEMPERATUR AM SENSOR (°C) Anmerkung 1: Verwenden Sie das obige Diagramm, um die Temperaturklasse bei gegebener Mediums- und Umgebungstemperatur festzulegen. Anmerkung 2: Die max. Oberflächentemperatur T für Staub ist wie folgt: T6: T 80 °C, T5:T 95 °C, T4:T 130 °C, T3:T 195 °C, T2 bis T1:T 207 °C.
-
Seite 9: Eingangskreise
ELITE Sensoren (CMFS-Serie) 3.2.2.1) Sensortyp CMFS010*****(2, 3, 4, 5, 6, 7, 8, 9)*Z**** Mit integriertem Core Prozessor CMFS015*****(2, 3, 4, 5, 6, 7, 8, 9)*Z**** Umgebungstemp. –0,093 °C pro °C Mediumstemp. MEDIUMSTEMPERATUR AM SENSOR (°C) Anmerkung 1: Verwenden Sie das obige Diagramm, um die Temperaturklasse bei gegebener Mediums- und Umgebungstemperatur festzulegen. - Seite 10 ELITE Sensoren (CMFS-Serie) 3.3.2.1) Sensortyp CMFS010*****(J oder U)*Z**** Mit integrierter Auswerteelekronik 2200S CMFS015*****(J oder U)*Z**** Umgebungstemp. –0,093 °C pro °C Mediumstemp. MEDIUMSTEMPERATUR AM SENSOR (°C) Anmerkung 1: Verwenden Sie das obige Diagramm, um die Temperaturklasse bei gegebener Mediums- und Umgebungstemperatur festzulegen. Anmerkung 2: Die max.
- Seite 11 ELITE Sensoren (CMFS-Serie) Min. Umgebungs-/Mediumstemperatur (Gas) für Sensoren mit Anschlussdose angeschlossen an einer nicht MVD Auswerteelektronik (z.B. RFT9739): Schutzart Gas Min. Umgebungs-/Mediumstemp. Gas CMFS010***** *Z**** Ex ib IIC T1–T6 –240 °C CMFS015***** *Z**** Ex ib IIC T1–T6 –240 °C Min. Umgebungs-/Mediumstemperatur (Gas) für Sensoren mit Anschlussdose angeschlossen eine MVD Auswerteelektronik (z.B.
- Seite 12 ATEX Installationsanweisungen...
-
Seite 13: Kabelverschraubungen Und Adapter
Kabelverschraubungen und Adapter ATEX Installationsanweisungen ATEX Zulassungsanforderungen Alle Kabelverschraubungen und Adapter für Sensoren und Auswerteelektroniken müssen über eine ATEX Zulassung verfügen. Siehe hierzu die Installationsanweisungen auf den speziellen Websites der Hersteller. ATEX Installationsanweisungen... - Seite 14 Niederlande +31 (0) 318 495 610 +31 (0) 318 495 629 www.emersonprocess.nl Deutschland Schweiz Österreich Emerson Process Management GmbH & Co OHG Emerson Process Management AG Emerson Process Management AG Argelsrieder Feld 3 Blegistraße 21 Industriezentrum NÖ Süd 82234 Wessling 6341 Baar-Walterswil Straße 2a, Objekt M29...
