Handbuch VIPA System 300S SPEED7
Adressierung
Übersicht
Anfangs-
Adresse
IBS-Master
Adresse ändern
34Byte-Register
im CPU-E/A-
Adressbereich
HB140D - CP - RD_342-1IA70 - Rev. 09/46
Beim Hochlauf der CPU werden, sofern keine Hardware-Konfiguration
vorliegt, die IBS-Master nach folgender Formel im Adress-Bereich der CPU
automatisch abgelegt:
Anfangsadresse = 256

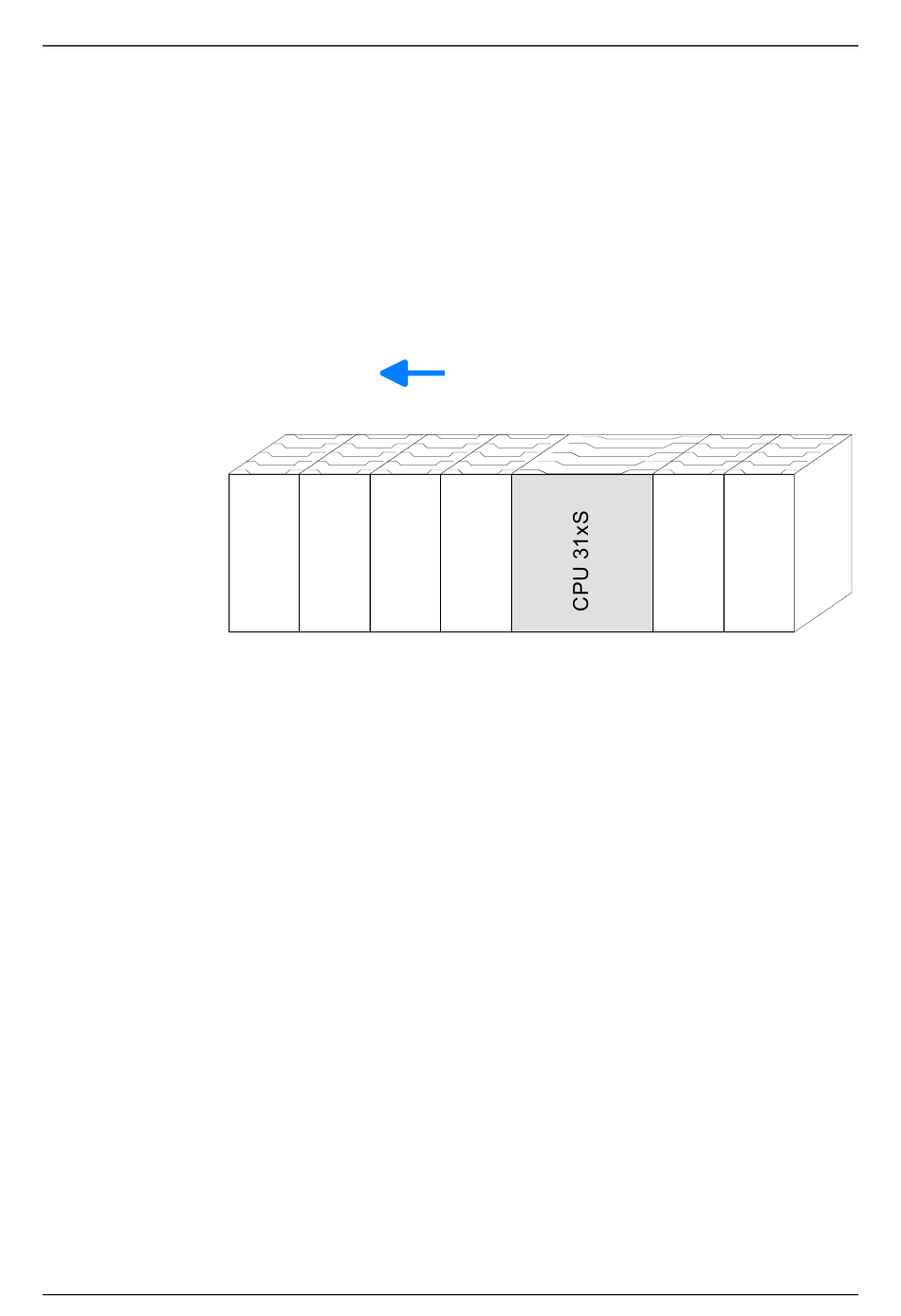

Informationen zum Steckplatz können Sie der nachfolgenden Abbildung
entnehmen:
104
103
2816
2560
2304
Zur Änderung von automatisch zugewiesenen Adressen ist eine Hardware-
Konfiguration durchzuführen. Hier können Sie jederzeit über ein virtuelles
Profibus-System durch Einbindung der SPEEDBUS.GSD Adressen
ändern. Klicken Sie hierzu auf die Eigenschaften des entsprechenden IBS-
Master-Modules und stellen Sie die gewünschte Adresse ein.
Die Vorgehensweise zur Hardware-Konfiguration finden Sie im gleich-
namigen Kapitel in diesem Teil.
Jeder IBS-Master belegt einen 34Byte umfassenden Speicherbereich im
E/A-Adressbereich der CPU mit einem Register.
Eine nähere Beschreibung zum Register-Aufbau finden Sie auf den Folge-
seiten.
⋅
(Steckplatz-101)+2048
... ,102 ,101
Steckplatz SPEED-Bus
102
101
2048
Teil 4 Einsatz
4-7
