Geräteinformationen Luft/Wasser-Wärmepumpen mit vereinfachter Regelung

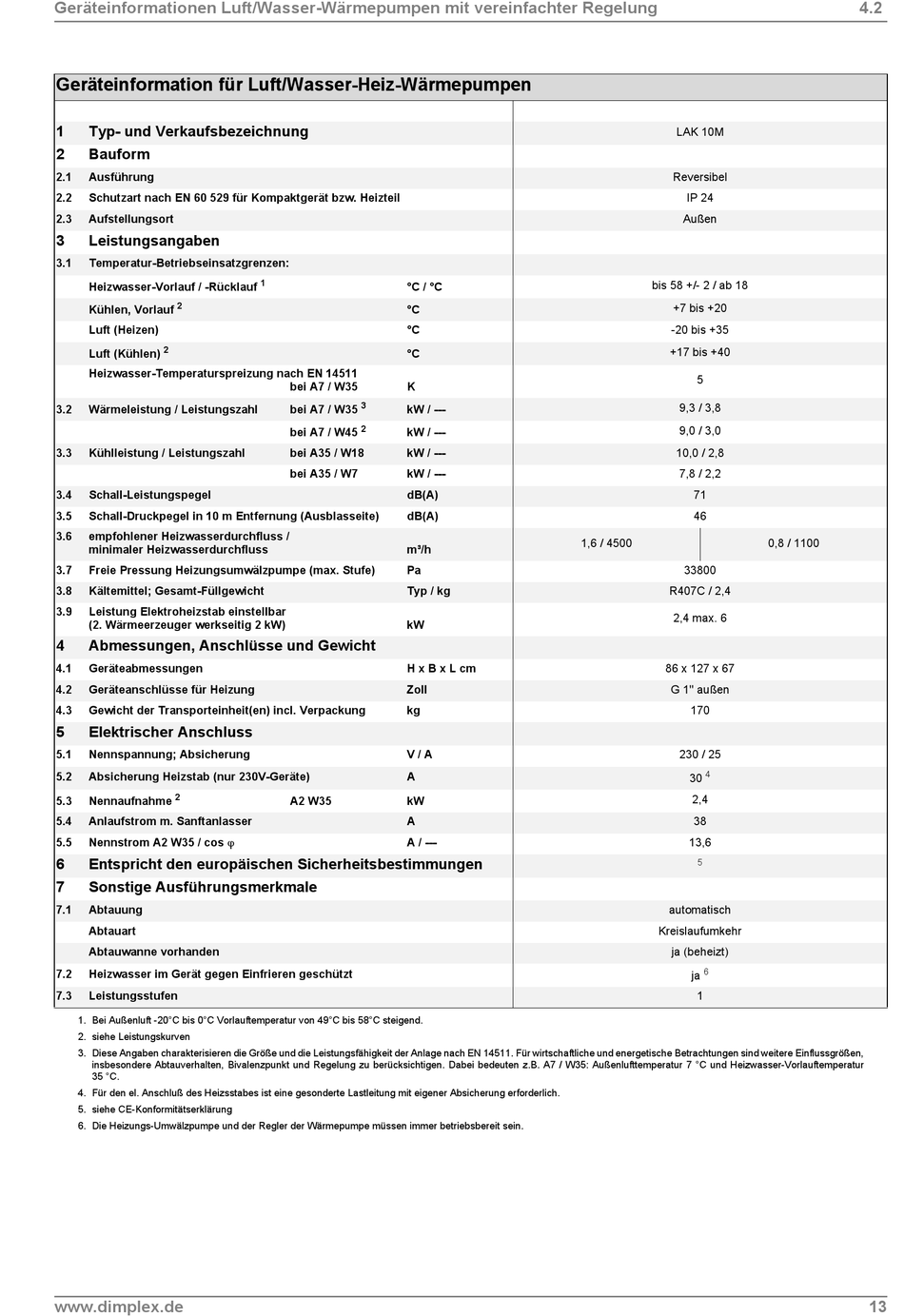

Geräteinformation für Luft/Wasser-Heiz-Wärmepumpen
1 Typ- und Verkaufsbezeichnung
2 Bauform
2.1 Ausführung
2.2 Schutzart nach EN 60 529 für Kompaktgerät bzw. Heizteil
2.3 Aufstellungsort
3 Leistungsangaben
3.1 Temperatur-Betriebseinsatzgrenzen:
Heizwasser-Vorlauf / -Rücklauf
2
Kühlen, Vorlauf
Luft (Heizen)
2
Luft (Kühlen)
Heizwasser-Temperaturspreizung nach EN 14511
3.2 Wärmeleistung / Leistungszahl
3.3 Kühlleistung / Leistungszahl
3.4 Schall-Leistungspegel
3.5 Schall-Druckpegel in 10 m Entfernung (Ausblasseite)
3.6 empfohlener Heizwasserdurchfluss /
minimaler Heizwasserdurchfluss
3.7 Freie Pressung Heizungsumwälzpumpe (max. Stufe)
3.8 Kältemittel; Gesamt-Füllgewicht
3.9 Leistung Elektroheizstab einstellbar
(2. Wärmeerzeuger werkseitig 2 kW)
4 Abmessungen, Anschlüsse und Gewicht
4.1 Geräteabmessungen
4.2 Geräteanschlüsse für Heizung
4.3 Gewicht der Transporteinheit(en) incl. Verpackung
5 Elektrischer Anschluss
5.1 Nennspannung; Absicherung
5.2 Absicherung Heizstab (nur 230V-Geräte)
2
5.3 Nennaufnahme
5.4 Anlaufstrom m. Sanftanlasser
Nennstrom A2 W35 / cos ϕ
5.5
6 Entspricht den europäischen Sicherheitsbestimmungen
7 Sonstige Ausführungsmerkmale
7.1 Abtauung
Abtauart
Abtauwanne vorhanden
7.2 Heizwasser im Gerät gegen Einfrieren geschützt
7.3 Leistungsstufen
1. Bei Außenluft -20°C bis 0°C Vorlauftemperatur von 49°C bis 58°C steigend.
2. siehe Leistungskurven
3. Diese Angaben charakterisieren die Größe und die Leistungsfähigkeit der Anlage nach EN 14511. Für wirtschaftliche und energetische Betrachtungen sind weitere Einflussgrößen,
insbesondere Abtauverhalten, Bivalenzpunkt und Regelung zu berücksichtigen. Dabei bedeuten z.B. A7 / W35: Außenlufttemperatur 7 °C und Heizwasser-Vorlauftemperatur
35 °C.
4. Für den el. Anschluß des Heizsstabes ist eine gesonderte Lastleitung mit eigener Absicherung erforderlich.
5. siehe CE-Konformitätserklärung
6. Die Heizungs-Umwälzpumpe und der Regler der Wärmepumpe müssen immer betriebsbereit sein.
www.dimplex.de
1
°C / °C
°C
°C
°C
bei A7 / W35 K
3
bei A7 / W35 kW / ---
2
bei A7 / W45 kW / ---
bei A35 / W18 kW / ---
bei A35 / W7 kW / ---
dB(A)
dB(A)
m³/h
Pa
Typ / kg
kW
H x B x L cm
Zoll
kg
V / A
A
A2 W35 kW
A
A / ---
LAK 10M
Reversibel
IP 24
Außen
bis 58 +/- 2 / ab 18
+7 bis +20
-20 bis +35
+17 bis +40
5
9,3 / 3,8
9,0 / 3,0
10,0 / 2,8
7,8 / 2,2
71
46
1,6 / 4500
33800
R407C / 2,4
2,4 max. 6
86 x 127 x 67
G 1'' außen
170
230 / 25
4
30
2,4
38
13,6
5
automatisch
Kreislaufumkehr
ja (beheizt)
6
ja
1
4.2
0,8 / 1100
13
