Steuerung und Regelung
7.1.3
Steuerplatine
Durch die einzelnen LED-Leuchten auf der Steuerplatine kann
der momentane Betriebszustand der Wärmepumpe abgelesen
werden. Die LED-Leuchten zeigen folgende Zustände der Wär-
mepumpe an:

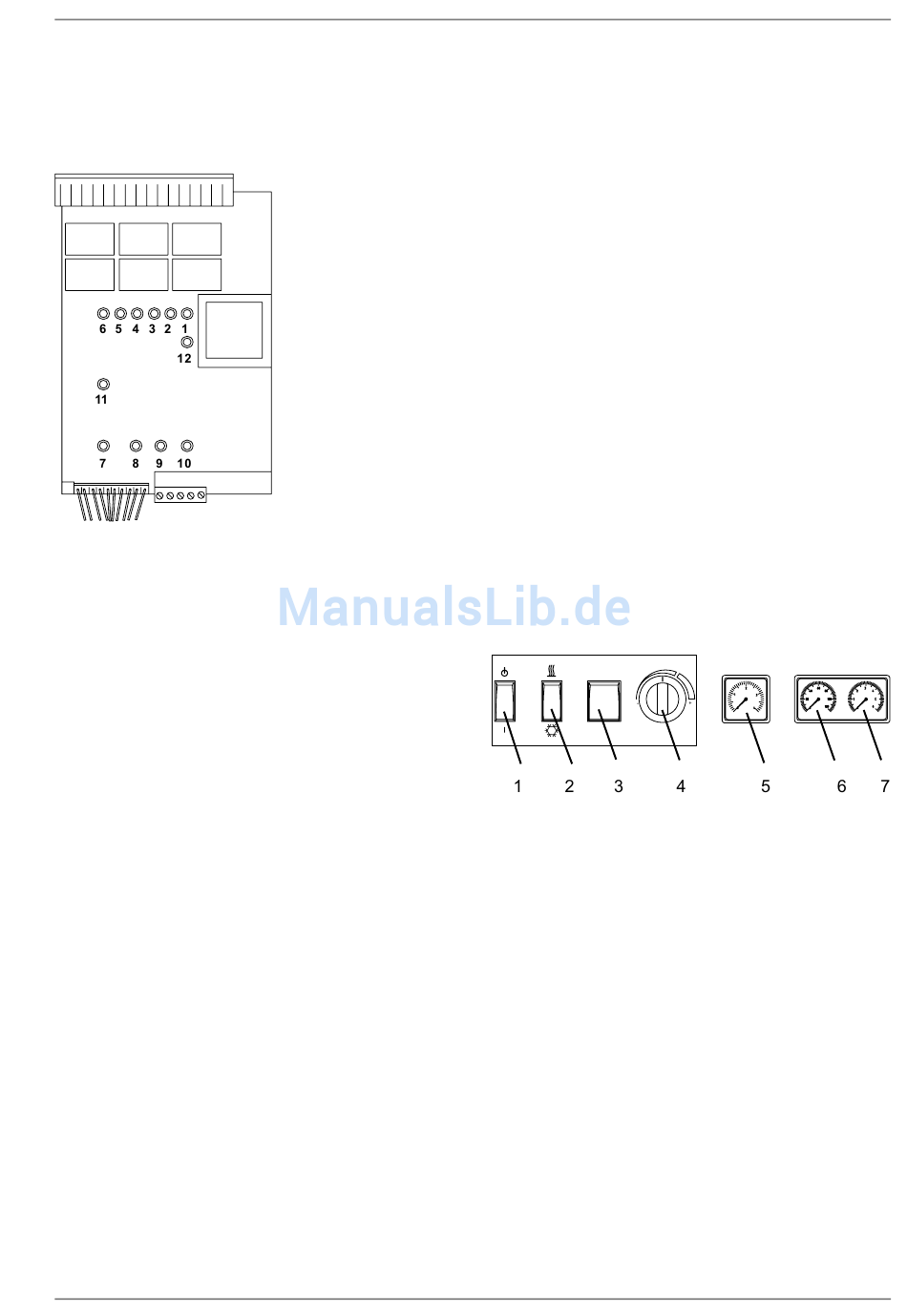

Abb. 7.3: Steuerplatine von Luft/Wasser-Wärmepumpen
7.2 Steuerung und Anzeigen bei Sole/Wasser-Wärmepumpen
7.2.1
Bedienelement an der Wärmepumpe
Die innen aufgestellten Sole/Wasser-Wärmepumpen verfügen
über ein Bedienpanel mit zusätzlichen Druck- bzw. Temperatur-
Anzeigen wie in Abbildung 7.3 dargestellt. Mit den Bedienele-
menten werden sämtliche Funktionen der Wärmepumpe gesteu-
ert. Der Schalter 1 schalltet die Wärmepumpe in Bereitschaft
oder in den "Standby"-Betrieb. Im Bereitschafts-Betrieb ist die
Heizungsumwälzpumpe als Dauerläufer geschaltet.
Über den Schalter 3 des Fernverstellers kann zwischen den bei-
den Betriebsarten "Heizen" und "Kühlen" gewählt werden. Die
Wärmepumpe reagiert mit einer ca. 10-minütigen Verzögerung
auf die Umschaltung der Betriebsart, um ein direktes Umschal-
ten vom Heiz- in den Kühlbetrieb zu verhindern.
An dem Sollwertregler 4 kann das Rücklaufsolltemperatur des
Heizwassers eingestellt werden.
7.2.2
Steuerplatine
Durch die einzelnen LED-Leuchten auf der Steuerplatine kann
der momentane Betriebszustand der Wärmepumpe abgelesen
werden. Die LED-Leuchten zeigen folgende Zustände der Wär-
mepumpe an:
www.dimplex.de
1)
ein = Verdichter läuft
2)
ein =Ventilator läuft
3)
aus = Wärmepumpe im Betrieb "Heizen"
ein = Wärmepumpe im Betrieb "Kühlen"
oder in der "Abtauung"
4)
ein = Heizungsumwälzpumpe läuft
5)
aus = Keine Anforderung an den 2. Wärmeerzeuger
(Heizstab)
6)
ein = Anforderung Frostschutz, die Wärmepumpe heizt
7)
ein = Wärmequelle ohne Störung
aus = Störung Wärmequelle, Niederdruckpressostat aktiv
8)
aus = Abtauung läuft oder wenn 2) ein im Heizbetrieb
ein = Abtauung beendet oder wenn 2) ein im Kühlbetrieb
9)
nicht belegt
10) nicht belegt
11) blinkt bei Betrieb
12) blinkt bei Störung
Abb. 7.4: Integriertes Bedienpanel von Sole/Wasser-Wärmepumpen
1)
Schalter Ein/Standby
2)
Schalter Heizen/Kühlen
3)
Anzeige (leuchtet, wenn WP an Spannung liegt)
4)
Sollwertpotentiometer (Rücklauf)
5)
Druckanzeige Solekreis
6)
Druckanzeige Heizungskreis
7)
Temperaturanzeige Heizungskreis
7.2.2
