7 Steuerung und Regelung

Die Elemente der vereinfachten Regelung von Luft/Wasser-Wär-
mepumpen und Sole/Wasser-Wärmepumpen sind gleich. Bei
den innen aufgestellten Sole/Wasser-Wärmepumpen sind die
Bedienelemente im Gerät integriert. Im Gegensatz zu den außen
aufgestellten Luft/Wasser-Wärmepumpen, diese verfügen über
einen Fernversteller, der im Normalfall im Gebäude angebracht
wird. Bei der Luft/Wasser-Wärmepumpe LAK 10MR ist im Fern-
versteller die Raumtemperaturerfassung und -regelung integriert
7.1 Regelung und Anzeige bei Luft/Wasser-Wärmepumpen
7.1.1 Fernversteller für Rücklauftemperaturregelung
Die außen aufgestellten Luft/Wasser-Wärmepumpen verfügen
über einen Fernversteller wie in Abbildung 7.1 dargestellt. Dieser
Fernversteller wird im Gebäudeinneren montiert und steuert
sämtliche Funktionen der Wärmepumpe. Mit dem Schalter 1
kann die Wärmepumpe eingeschaltet bzw. in den "Standby"-Be-
trieb geschaltet werden. Im "Standby"-Betrieb ist die Wärme-
pumpe mit Netzspannung versorgt, so dass die Frostschutzfunk-
tion aktiv bleibt. Fallen die Heizwassertemperaturen im
Heizbetrieb unter 10°C, wird zunächst die Heizungsumwälz-
pumpe in Betrieb genommen und sollte dies nicht zu einer Erhö-
hung der Heizwassertemperaturen führen wird auch der Verdich-
ter mit zugeschaltet.
Über den Schalter 3 des Fernverstellers kann zwischen den bei-
den Betriebsarten "Heizen" und "Kühlen" gewählt werden. Die
Wärmepumpe reagiert mit einer ca. 10-minütigen Verzögerung
auf die Umschaltung der Betriebsart, um ein direktes Umschal-
ten vom Heiz- in den Kühlbetrieb zu verhindern.
An dem Sollwertregler 4 kann die Rücklaufsolltemperatur des
Heizwassers eingestellt werden.
7.1.2 Fernversteller mit Raumtemperaturfühler zur Raumtemperaturregelung (nur
LAK 10MR!)
Der Fernversteller mit Raumtemperaturfühler ist im Gebäude in
einen Referenzraum an einer geeigneten Stelle (ca. 1m Höhe)
anzubringen. Als Referenzraum eignet sich erfahrungsgemäß
z.B. ein Wohnzimmer. Anhand der Temperatur in diesem Raum
wird dann die gesamte Beheizung des Gebäudes geregelt. Mit
dem Fernversteller kann die Wärmepumpe ein- und ausgeschal-
tet werden, wobei ein Ausschalten bedeutet, dass die Wärme-
pumpe in den "Standby"-Betrieb versetzt wird. Sofern die Wär-
mepumpe mit Netzspannung
Frostschutzfunktion der Wärmepumpe, wie bereits beschrieben,
aktiv.
Des Weiteren kann am Fernversteller die Betriebsart Heizen
oder Kühlen, sowie der Sollwert der Raumtemperatur eingestellt
werden.
46
versorgt ist, bleibt die
und muss daher im entsprechenden Referenzraum angeordnet
werden.
Die Steuerplatine ist bei beiden Gerätenarten im Gehäuse inte-
griert und es muss hierzu die jeweilige Abdeckung der Wärme-
pumpe demontiert werden. Die Regelungen und Anzeigen der
beiden Wärmepumpentypen unterscheiden sich wie im Folgen-
den beschrieben:

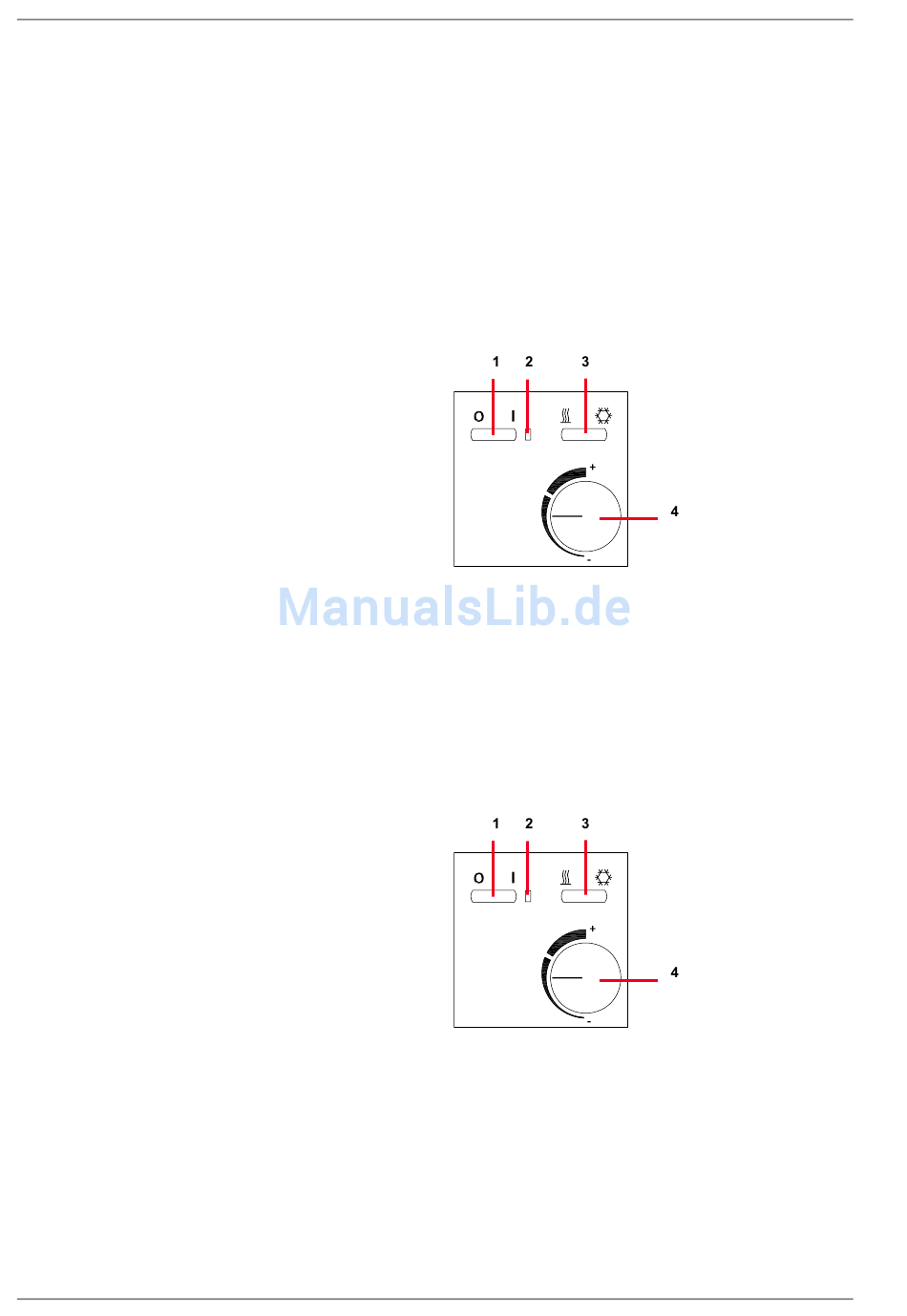

Abb. 7.1: Wandmontierter Fernversteller von Luft/Wasser-Wärmepumpen
1) Schalter Ein/Standby
2) Leuchtdiode (grün) leuchtet unabhängig von der Schal-
terstellung (zeigt Betriebsbereitschaft der Wärmepumpe an)
3) Schalter „Heizen" (linksseitig gedrückt)
Schalter „Kühlen (rechtsseitig gedrückt)
4) Sollwertregler für Heizwassertemperatur
Abb. 7.2: Wandmontierter Fernversteller von Luft/Wasser-Wärmepumpen
1) Schalter Ein/Standby
2) Leuchtdiode (grün) leuchtet unabhängig von der Schal-
terstellung (zeigt Betriebsbereitschaft der Wärmepumpe an)
3) Schalter „Heizen" (linksseitig gedrückt)
Schalter „Kühlen (rechtsseitig gedrückt)
4) Sollwertregler für Raumtemperatur
