Snijdbeugel uittrekken en plaat op de rechter opleghouder (pos. 8, afb. 1) zetten. Hoeksnijder
voor rechter opleghouder (pos. 7, afb. 6) en vergrendelschroef voor rechter opleghouder (pos.
7a, afb. 6) losmaken. Houder (8) met plaat optillen tot de draad van de snijdbeugel met de
markering op de plaat overeenkomt. Vergrendelschroef voor opleghouder (7a) en hoeksnijder
voor rechter opleghouder (7) weer vastzetten. Nu blijft de schuinte ook voor latere werkzaam-
heden ingesteld.
Als de in te stellen hoek voor schuin snijden bekend is, dan kan deze met de hoekschaal voor
schuin snijden (pos. 17, afb. 1) van tevoren worden ingesteld.

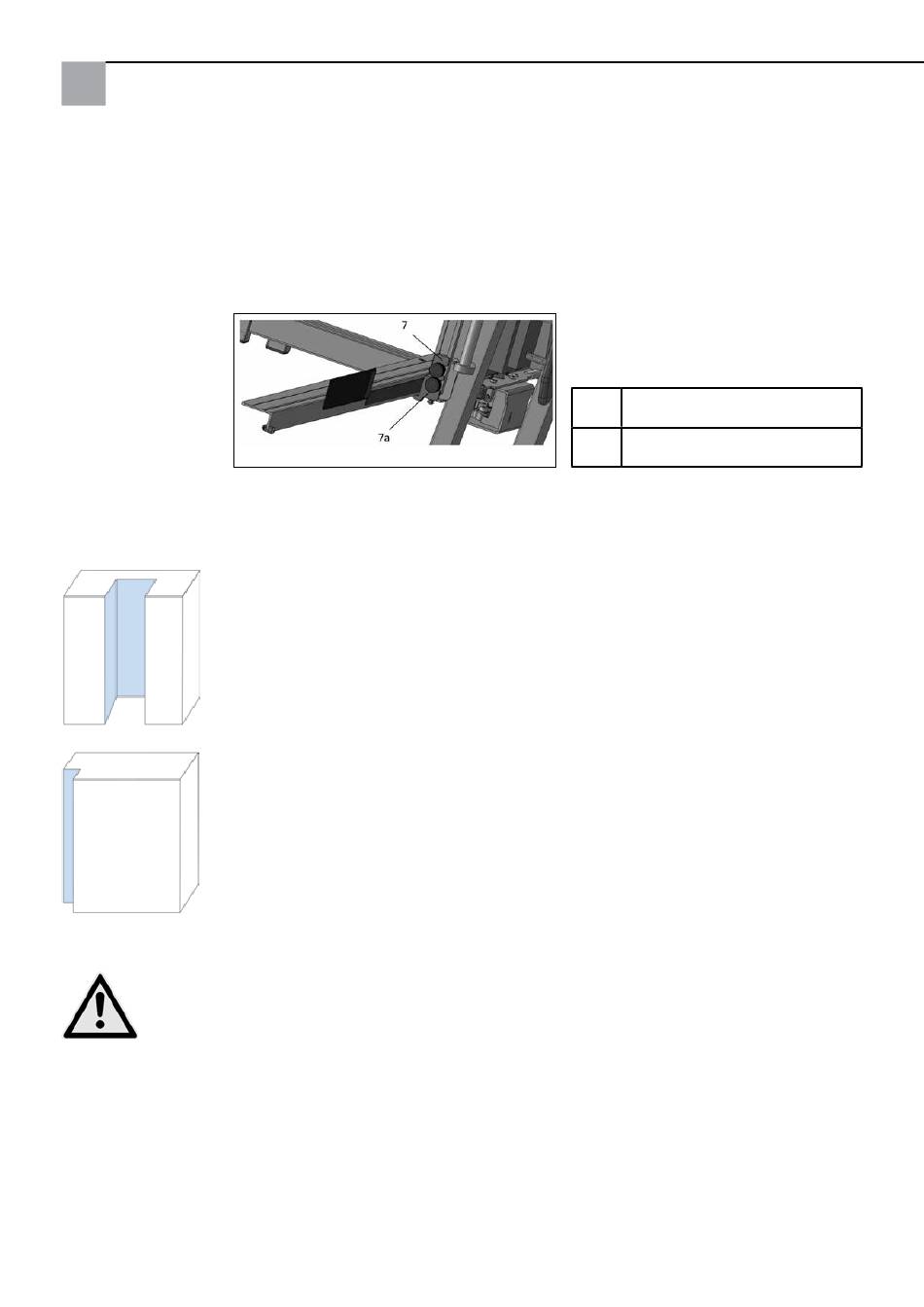

Afb. 6, hoeksnede
Verstek-schuin snijden
De snede wordt bij verstek snijden op dezelfde wijze uitgevoerd als bij schuin snijden. De plaat
kan bij schuin snijden ook nog onder verstek worden gesneden.
Diepte snijden, fels en dubbele fels snijden
Snijdbeugel (pos. 13, afb. 1) tot de gewenste dieptemaat uittrekken en met dieptebegrenzer
(pos .14, afb. 1) op de gewenste maat instellen en fixeren. Opmerking: trek de te snijden afme-
ting af van de geplaatste plaatdikte en plaats de diepteaanslag bij de draaipuntmarkering op
de berekende maat. Isolatieplaat op de rechter opleghouder (pos. 8, afb. 1) leggen en naar ge-
wenste snijdpunt leiden, waarbij u de snijdbeugel (13) tot de aanslag van de dieptebegrenzer in
de plaat leidt. Duw de isolatieplaat tot de gewenste breedte naar de zijkant en trek vervolgens
de snijbeugel weer terug uit de plaat. Als er in dezelfde breedte meerdere diepte-uitsnijdingen
moeten worden gemaakt, gebruik dan de opklapbare ruiter voor reproduceerbaar lengte snijden
Diep uitsnijden
(pos. 16, afb. 1).
Bij fels snijden de dieptemaat instellen, de snijdbeugel (13) tot de aanslag schuiven, de plaat op
de opleghouder (8) leggen en de plaat tot de markering naar links schuiven en de snijdbeugel
weer terug uit de plaat trekken.
Herhaal de hierboven beschreven procedure nogmaals met de 2e gleufmaat voor dubbel gleuf
snijden.
Gleuf snijden
Vervangen van de snijddraad op de snijdbeugel van de ProCut top:
Let op: Gebruik alleen de geprefabriceerde snijdraad (art.-nr. 57 33 01) die bij het apparaat is meegeleverd. Voordat u de
draad vervangt, moet u de stroom uitschakelen, het netsnoer loskoppelen en de draad een paar minuten laten afkoelen.
Zorg ervoor dat de draad in de groef van de spanrol en de ophangpen loopt.

Apparaatbeschrijving

Aan de achterkant van de bodemplaat (pos. 1, afb. 7) is de hoeksnijder gemonteerd (pos. 2, afb. 7); deze blijft in de positie
wanneer hij niet in gebruik is.
Om de hoeksnijder aan te zetten, maakt u de fixeerband los (pos. 31, afb. 7) en draait u de hoeksnijder zo ver in de richting
van de pijl tot hij parallel met de snijbeugel staat.
Vertaling van de originele handleiding
montage / inbedrijfsname hoeksnijder:
20
7 Hoekruiter voor rechter opleg-
houder en hoeksnijder
7a Vergrendelschroef voor
opleghouder
