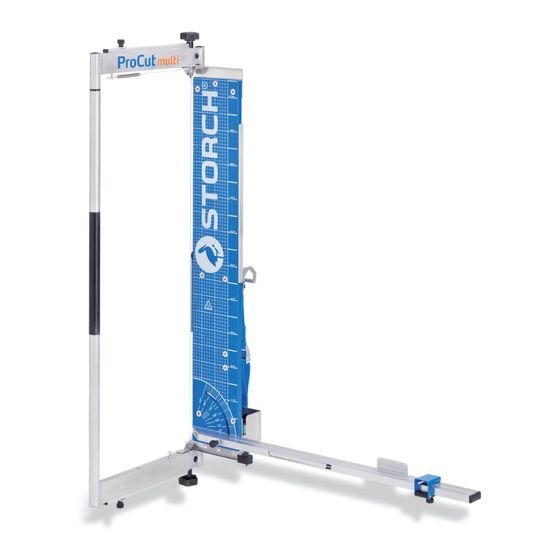

  • Seite 1 Dämmplatten-Schneider Hängegerät ProCut multi Hangend snijdapparaat voor isolatieplaten ProCut multi Appareil de découpe pour panneaux isolants ProCut multi Apparecchio di taglio per pannelli isolanti ProCut multi in esecuzione pendente Foam board cutter ProCut multi Ruční řezačka ProCut multi k řezání izolačních desek...

  • Seite 2: Inhaltsverzeichnis

    Vielen Dank für Ihr Vertrauen zu STORCH. Mit dem Kauf haben Sie sich für ein Qualitäts-Produkt entschieden. Haben Sie trotzdem Anregungen zur Verbesserung oder aber vielleicht einmal ein Problem, so freuen wir uns sehr, von Ihnen zu hören. Bitte sprechen Sie mit Ihrem Außendienst-Mitarbeiter oder in dringenden Fällen auch mit uns direkt.

  • Seite 3: Vorwort

    Vorwort Das Lesen dieser Betriebsanleitung ist die Grundlage zur Bedienung des Dämmplatten-Schnei- degerätes ProCut multi. Bevor Sie das Gerät in Betrieb nehmen ist die vorliegende Anleitung komplett und sorgfältig durchzulesen. Bestehen irgendwelche Unklarheiten, sprechen Sie uns umgehend dazu an. Nehmen Sie das Gerät nicht in Betrieb, solange Unklarheiten bestehen.
  • Seite 4 STORCH ! Vor dem Auswechseln des Schneidedrahtes ist das Gerät vom Stromnetz zu trennen ! Verwenden Sie ausschließlich speziellen STORCH Ersatzschneidedraht (d=0,7 mm), Art.-Nr. 57 00 47. Die Verwendung anderer Drähte führt zur Beschädigung des Gerätes, des Trafos und eventuellen weiteren Folgeschäden.

  • Seite 5: Störungen

    STORCH Service oder eine der STORCH Service-Stationen in Ihrer Nähe. Nehmen Sie keine Reparatur am Trafo vor oder tauschen Sie diesen nicht gegen einen von STORCH nicht genehmigten Typ aus. Andere Störungen, welche eine Gerätereparatur erfordern, dürfen nur durch Fachpersonal von STORCH oder einer autorisierten STORCH Service-Station behoben werden.

  • Seite 6: Gerätebeschreibung / Inbetriebnahme Procut Multi

    Gerätebeschreibung / Inbetriebnahme ProCut multi Abb. 1: Frontansicht, Transport- und Aufbewahrungsposition (Schneidebügel und Auflageschiene eingeklappt) 1 = Schneidebügel 5 = Obere Feststellschraube für Schneidebügel 6 = Untere Feststellschraube für Schneidebügel 7 = Feststellschraube für Auflageschiene 8 = Auflageschiene für Dämmplatte Aufbau / Inbetriebnahme Das Gerät wird im Transport- und Aufbewahrungskarton ausgeliefert:...
  • Seite 7 Abb. 2: Rückseite 2 = Gerüstaufhängung 3 = Trafoabdeckung 4 = Spanngurt Anschließend lösen Sie die obere (Nr. 5, Abb. 1) und untere Feststellschraube (Nr. 6, Abb. 1) für den Schneidebügel (Nr. 1, Abb. 1), öffnen diesen bis zum Anschlag und ziehen die Feststellschrauben (Nr. 5 und 6, Abb.
  • Seite 8 Abb. 3: Frontansicht, Arbeitsposition (Schneidebügel und Auflageschiene ausgeklappt) 9 = Ein/Ausschalter am Trafo 10 = Grundplatte 11/a/b = Plattenstütze 12 = Abklappbarer Reiter für Wiederholungsschnitte 14 = Skala für Falz- und Tiefenausschnitte 15 = Tiefenbegrenzer für Tiefenausschnitte 16 = Gehrungshilfe ausklappbar 17 = Skala für Winkelschnitte Abb.

  • Seite 9: Schnittvarianten

    Schnittvarianten Gerader Schnitt (Längs- und Querschnitt): Dämmplatte auf Auflageschienen (Nr. 8) legen, Schneidebügel (Nr. 1) ausziehen, Dämmplatte bis zum Zuschnittmaß (benötigte Plattenbreite) nach links schieben (abzulesen auf der Mess-Skala der Auflageschiene (Nr. 8) und Bügel leicht durch Dämmplatte führen. Für Längs- oder Querschnitte kann die Platte vertikal oder horizontal auf die Auflageschiene (Nr.

  • Seite 10: Falz- Und Tiefenzuschnitt

    Schnittvarianten Gehrungs-Schrägschnitt: Die Ausführung dieses Schnittes erfolgt wie bei Gehrungsschnitt und Schrägschnitt. Die Platte kann bei Ausführung des Schrägschnittes, zusätzlich noch auf Gehrung geschnitten werden. Falz- und Tiefenzuschnitt: Falzmaß auf Dämmplatte übertragen und auf Auflageschiene (Nr. 8) stellen. Schneidebügel (Nr. 1) bis zum gewünschten Falzmaß ausziehen - das Maß lesen Sie auf der Skala für Tiefenausschnitte (Nr.

  • Seite 11: Garantie / Garantiebedingungen

    57 00 04 fallen nicht unter derartige Ansprüche. Sämtliche Ansprüche erlöschen durch den Einbau von Teilen fremder Herkunft, bei unsachgemäßer Handhabung und Lagerung sowie bei offensichtlicher Nicht- beachtung der Betriebsanleitung. Durchführung von Reparaturen: Sämtliche Reparaturen dürfen ausschließlich durch unser Werk oder von STORCH autorisierten Service- Stationen durchgeführt werden.
  • Seite 64 ART. No. Désignation 57 00 40 Appareil de découpe pour panneaux isolants ProCut multi 57 00 60 Coffret de transport pour ProCut multi 57 00 50 Béquille pour ProCut multi 57 00 04 Fusible 8A 57 00 47 N. art.
