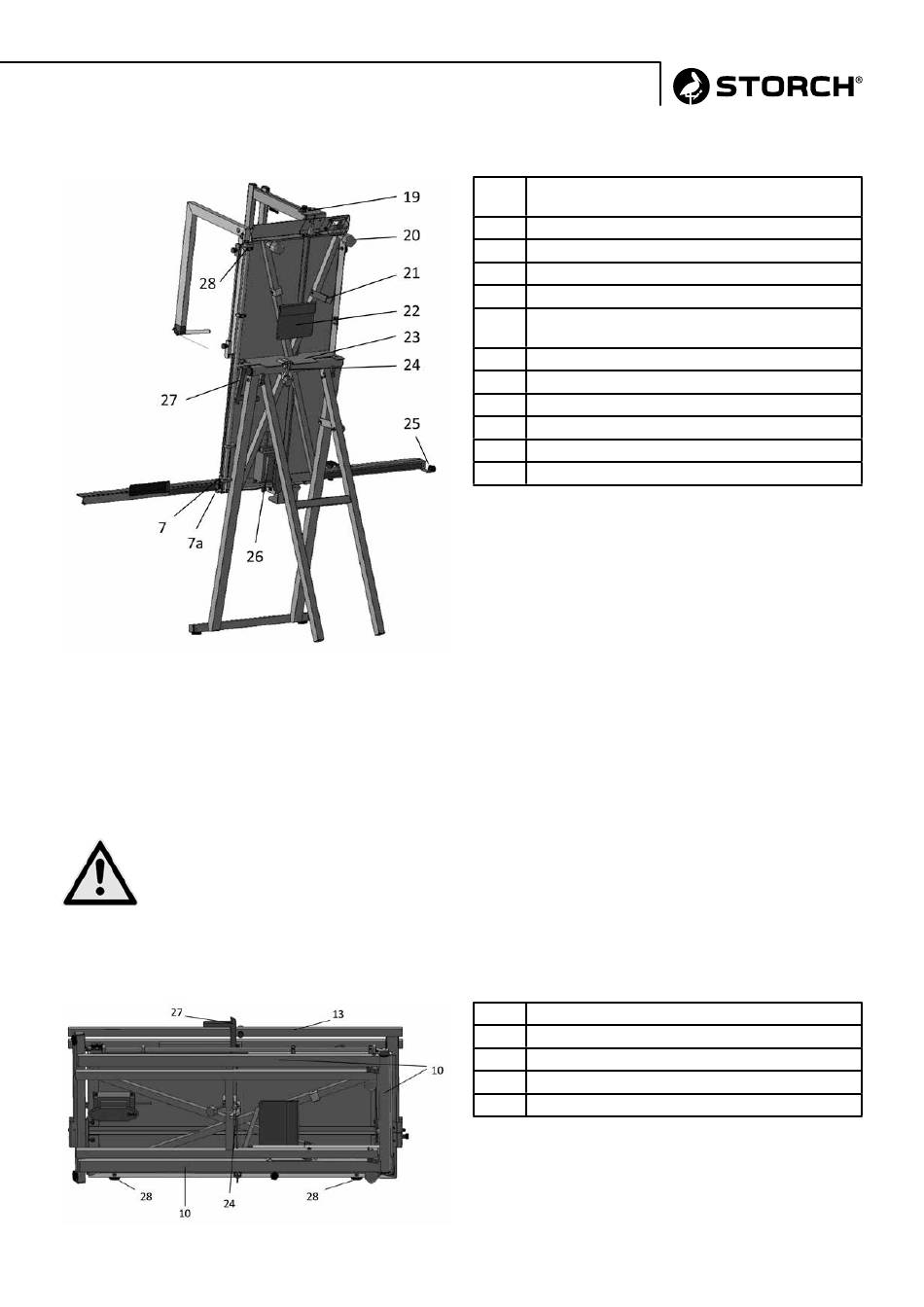

Afb. 2
Apparaatbeschrijving opbouw / inbedrijfsname ProCut top:
Transportpositie
Het apparaat wordt in de transporttoestand in de kunststofkoffer geleverd: open de koffer en haal het apparaat eruit.
Til het apparaat niet aan de snijdbeugel (pos. 13, afb. 3) uit de koffer. Klap de draaggreep (pos. 27, afb. 3) uit en til het
apparaat eraan naar buiten. Plaats het apparaat zoals u het uit de koffer hebt gehaald op de gummivoeten (pos. 28, afb.
3) aan de lange kant.
Afb. 3
7 Hoekruiter rechter opleghouder
en hoeksnijder
7a Vergrendelschroef voor rechter opleghouder
19 Reproduceerbare ruiter voor verstek snijden
20 Steunbuffer
21 Fixering voor ingeklapte hoeksnijder
22 Bewaartas voor vervangende draad (3 x)
en -zekering (1 x)
23 Steun voor standvoet / vrijstelsteun
24 Fixeerklem voor standvoet / vrijstelsteun
25 Fixeerbout voor linker opleghouder
26 Trafo met kabelopwikkeling
27 Uitklapbare draaggreep
28 Scharnier hoeksnijder
10 Standvoet / vrijstelsteun
13 Snijdbeugel
24 Fixeerklem voor standvoet / vrijstelsteun
27 Uitklapbare draaggreep
28 Gummivoet
