Instrucciones de instalación HYDRIM M2 G4
Conecte la tubería de desagüe de agua a la máquina
y los servicios relevantes
Requisitos de desagüe:
• La distancia máxima de instalación es de
1,50 metros con la manguera de desagüe
suministrada
• La longitud máxima de una manguera de
desagüe extendida no debe exceder de
3,30 metros
• El desagüe no debe estar a más de
1 metro por encima de la base de la unidad
HYDRIM.

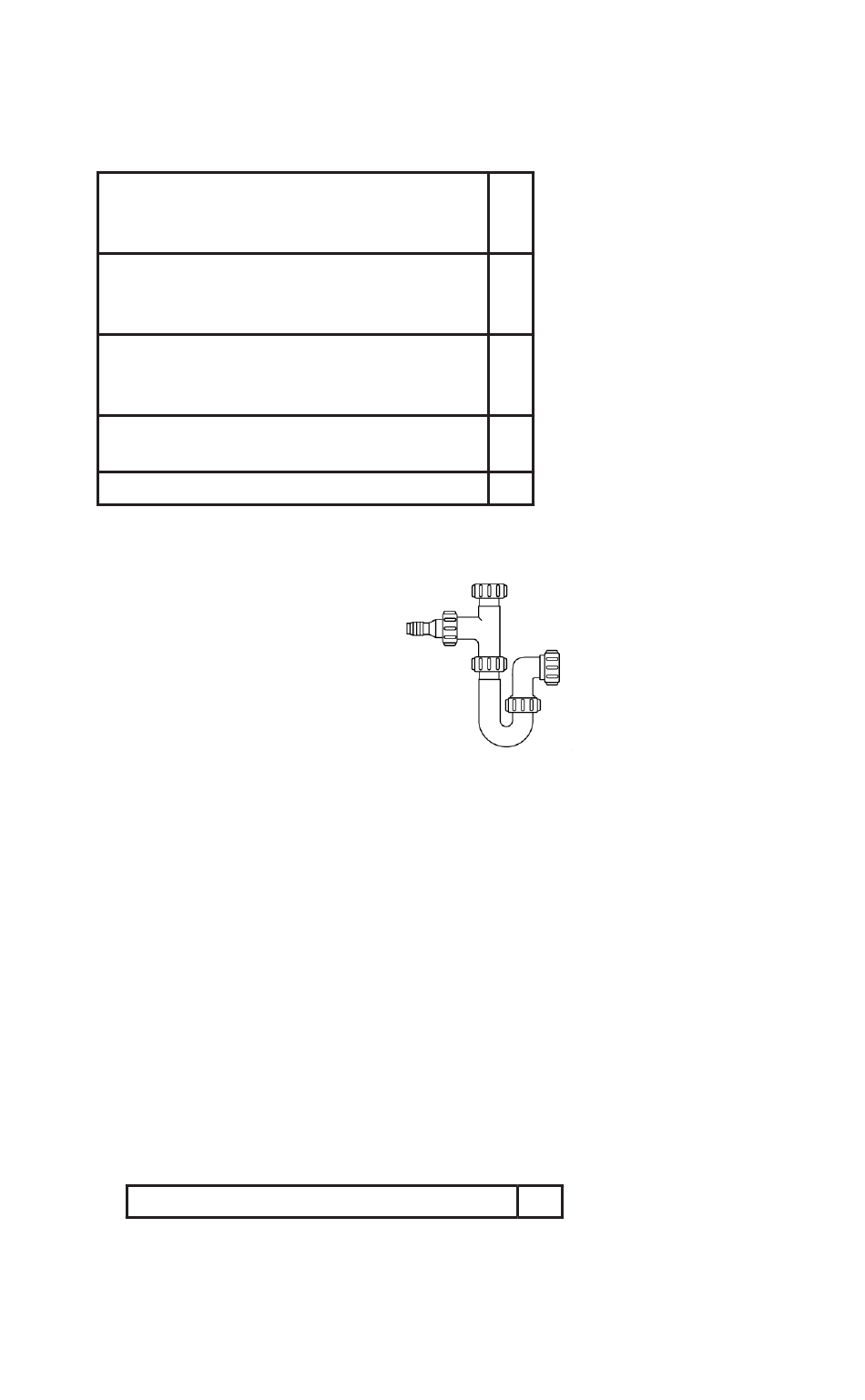

• Conexión en derivación del sifón "P"
(método preferido) OR
• Conexión de tubería vertical
NOTA 1 – El método preferido de conexión de la HYDRIM al desagüe es mediante el uso
de un ajuste de sifón "P" "derivado".
NOTA 2 – La tubería de conexión de residuos se sujeta en la derivación de las pinzas
proporcionadas con la HYDRIM. Siempre que sea posible, si la HYDRIM está situada cerca
de una unidad de fregadero, se deberá usar este método. Si la HYDRIM no está cerca de
una unidad de fregadero y el sifón "P" no se puede utilizar, entonces puede utilizar una
tubería vertical con ajuste de curva en "U". Esta debe ser una tubería vertical especial.
Bajo ninguna circunstancia, ninguna otra parte del equipo debe compartir la tubería
vertical.
NOTA 3 – La conexión de residuos debe estar junto a la máquina y no detrás de esta.
Conexión a la manguera de desagüe:
Conecte la manguera de desagüe a la salida de desagüe. La manguera de desagüe se
puede conectar a las líneas de desagüe existentes que utilicen una combinación sifón-P/
tubería vertical de 3,5 cm o mayor. Si la manguera está conectada directamente a la línea
de desagüe, los ajustes y adaptadores no deben reducir el flujo de agua. Un desagüe en
el suelo es más que aceptable (consulte los códigos locales).
Nivele la máquina en la posición final con patas ajustables
Para que la unidad funcione correctamente, tendrá que nivelarse de forma apropiada.
Para nivelar la unidad, siga estos pasos:
1. Ajuste las patas por debajo de la unidad.
2. Utilice un nivel como guía.
Página 8
