HYDRIM M2 G4 Installationsanweisung
Verbinden Sie die Ablaufleitung mit der Maschine und dem
zugehörigen Abfluss
Ablaufanforderungen:
• Mit dem mitgelieferten Ablaufschlauch
beträgt der maximale Abstand 1,5 Meter
• Die Maximallänge eines verlängerten
Ablaufschlauches sollte nicht mehr als
3,3 Meter betragen
• Der Abfluss darf maximal 1 Meter über dem
Boden des HYDRIM liegen

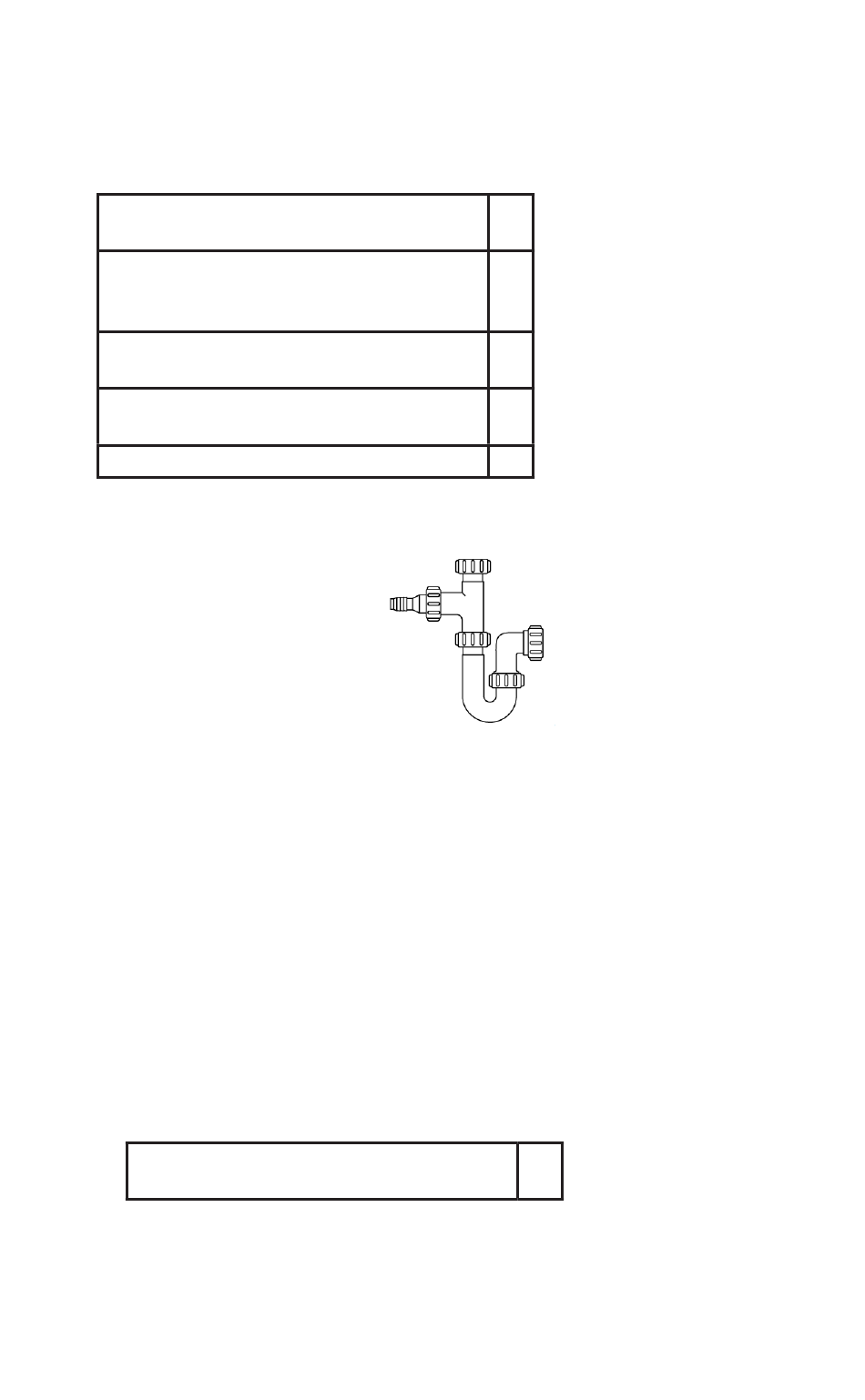

• Anschluss per Röhrensiphon-Abzweigung
(bevorzugte Methode) ODER
• Steigrohr-Anschluss
HINWEIS 1 – Die bevorzugte Methode zum Anschluss des HYDRIM an das Abwasser ist ein
Röhrensiphon mit Abzweigung.
HINWEIS 2 – Die Abwasserverbindung wird mit den zum HYDRIM mitgelieferten Klemmen
an der Abzweigung befestigt. Falls sich der HYDRIM in der Nähe einer Spüle befindet, sollte
möglichst diese Methode verwendet werden. Wenn der HYDRIM nicht in der Nähe einer
Spüle ist und kein Siphon verwendet werden kann, kann ein Steigrohr mit U-Bogen genutzt
werden. Es muss allerdings ein separates Steigrohr sein. Keinesfalls darf ein weiteres
Gerät an dieses Steigrohr angeschlossen werden.
HINWEIS 3 – Die Abwasserverbindung muss sich neben der Maschine und nicht dahinter befinden.

Anschluss des Ablaufschlauches:

Verbinden Sie den Ablaufschlauch mit dem Ablaufauslass. Der Ablaufschlauch kann
an vorhandene Abwasserrohre mit einer Kombination aus Steigrohr/Siphon mit 3,5 cm
Durchmesser oder mehr angeschlossen werden. Wenn der Schlauch direkt mit dem
Abwasserohr verbunden ist, dürfen Fittinge und Übergänge den Wasserfluss nicht
behindern. Ein Bodenablauf ist akzeptabel (beachten Sie die örtlichen Vorschriften und
befragen oder beauftragen Sie eine entsprechende Fachfirma).
Justieren Sie die Maschine mit den einstellbaren
Füßen in ihre Endposition
Für einen ordnungsgemäßen Betrieb muss das Gerät korrekt justiert sein. Mit folgenden
Schritten justieren Sie das Gerät:
1. Justieren Sie die Füße unter dem Gerät.
2. Nehmen Sie eine Wasserwaage zur Hilfe.
Seite 8
