Istruzioni per l'installazione di HYDRIM M2 G4
Collegamento del tubo di scarico all'unità e alle rispettive utenze
Requisiti per lo scarico:
• La distanza massima dal punto di instal-
lazione è di 1,50 metri con tubo di scarico
in dotazione
• La lunghezza massima di un tubo di scarico
con prolunga non deve superare i 3,30 metri
• Lo scarico non deve trovarsi più di 1 metro
al di sopra della base dell'unità HYDRIM

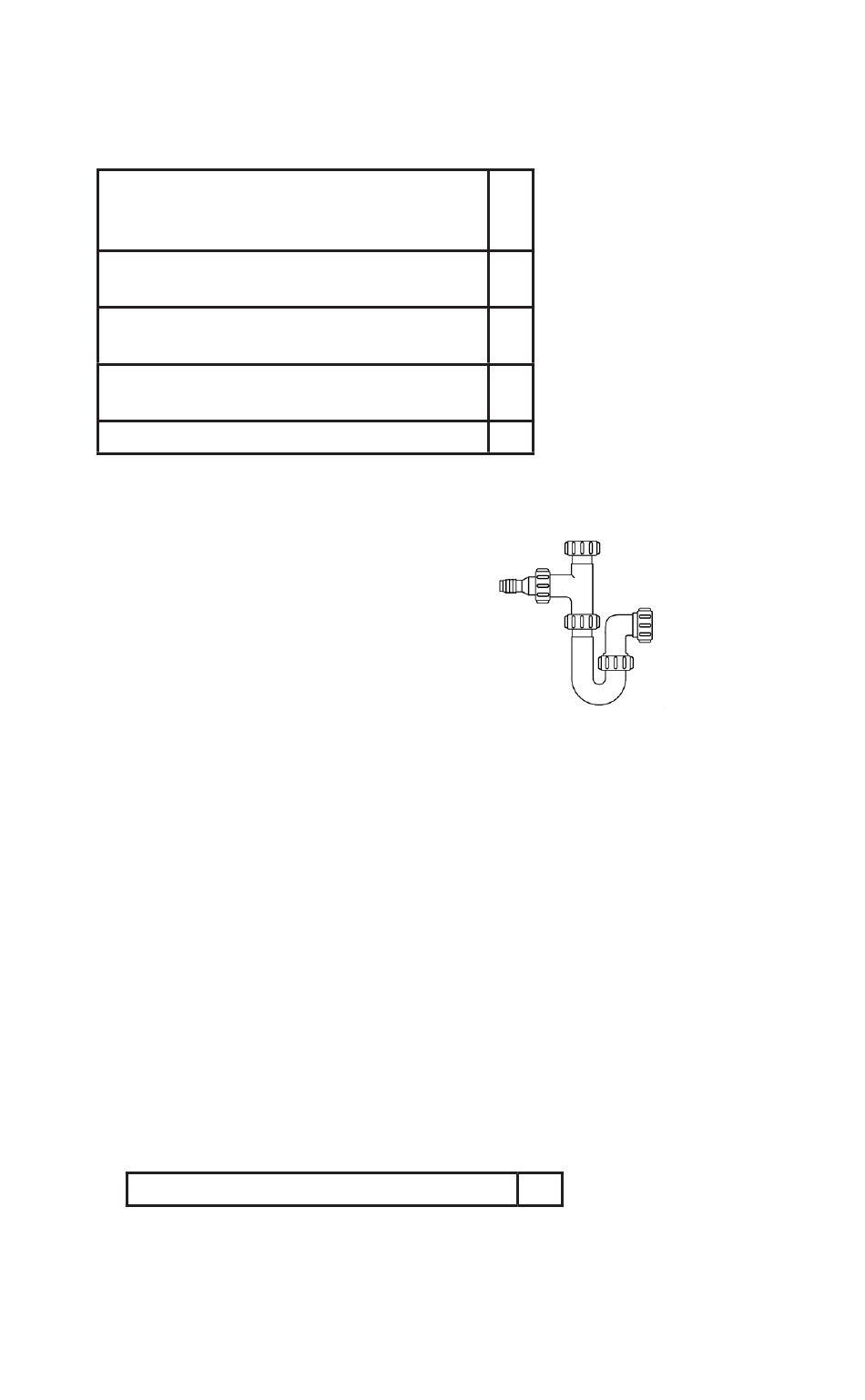

• Collegamento mediante sifone a 'P' con
diramazione (metodo preferenziale O
• Collegamento con tubo verticale
NOTA 1 – Il metodo preferenziale per collegare l'unità HYDRIM allo scarico è utilizzare
il raccordo con sifone a 'P' con diramazione.
NOTA 2 – Il tubo di collegamento dei residui liquidi viene fissato alla diramazione mediante
le clip in dotazione con l'unità HYDRIM. Se possibile, si raccomanda di utilizzare questo
metodo di collegamento se l'unità HYDRIM è installata in prossimità di un gruppo lavello.
Se l'unità HYDRIM non è vicina ad un gruppo lavello e non può essere utilizzato un sifone a
'P', è possibile utilizzare un tubo verticale con raccordo a 'U'. In questo caso deve trattarsi
di un tubo verticale dedicato. Nessun altro apparecchio deve condividere lo stesso
tubo verticale.
NOTA 3 – Il collegamento dei residui liquidi deve essere adiacente all'unità, non dietro
di essa

Collegamento del tubo di scarico:

Collegare il tubo di scarico all'uscita di scarico. Il tubo di scarico può essere collegato alle
linee di scarico esistenti utilizzando una combinazione di sifone a P/tubo verticale di
3,5 cm o più grande. Se il tubo viene collegato direttamente alla linea di scarico, i raccordi
e gli adattatori non devono ridurre il flusso dell'acqua. È ammesso uno scarico a pavimento
(verificare le normative locali).
Livellare l'unità in posizione finale con i piedini di regolazione
È necessario livellare correttamente l'unità affinché funzioni regolarmente. Per livellare l'unità,
procedere come segue:
1. Regolare i piedini sotto l'unità.
2. Utilizzare una livella come riferimento.
Pagina 8
