Instructions d'installation HYDRIM M2 G4
Raccordement du tube d'égouttement et des fonctions concernées
Exigences attenantes à l'égouttement
Distance max de l'installation : 1,5 m avec
tuyau d'égouttement fourni
La distance d'un tuyau d'égouttement rallongé
ne devra pas excéder 3,30 m.
L'égouttement ne pourra se situer à plus d'1
m au-dessus du socle de l'HYDRiM.

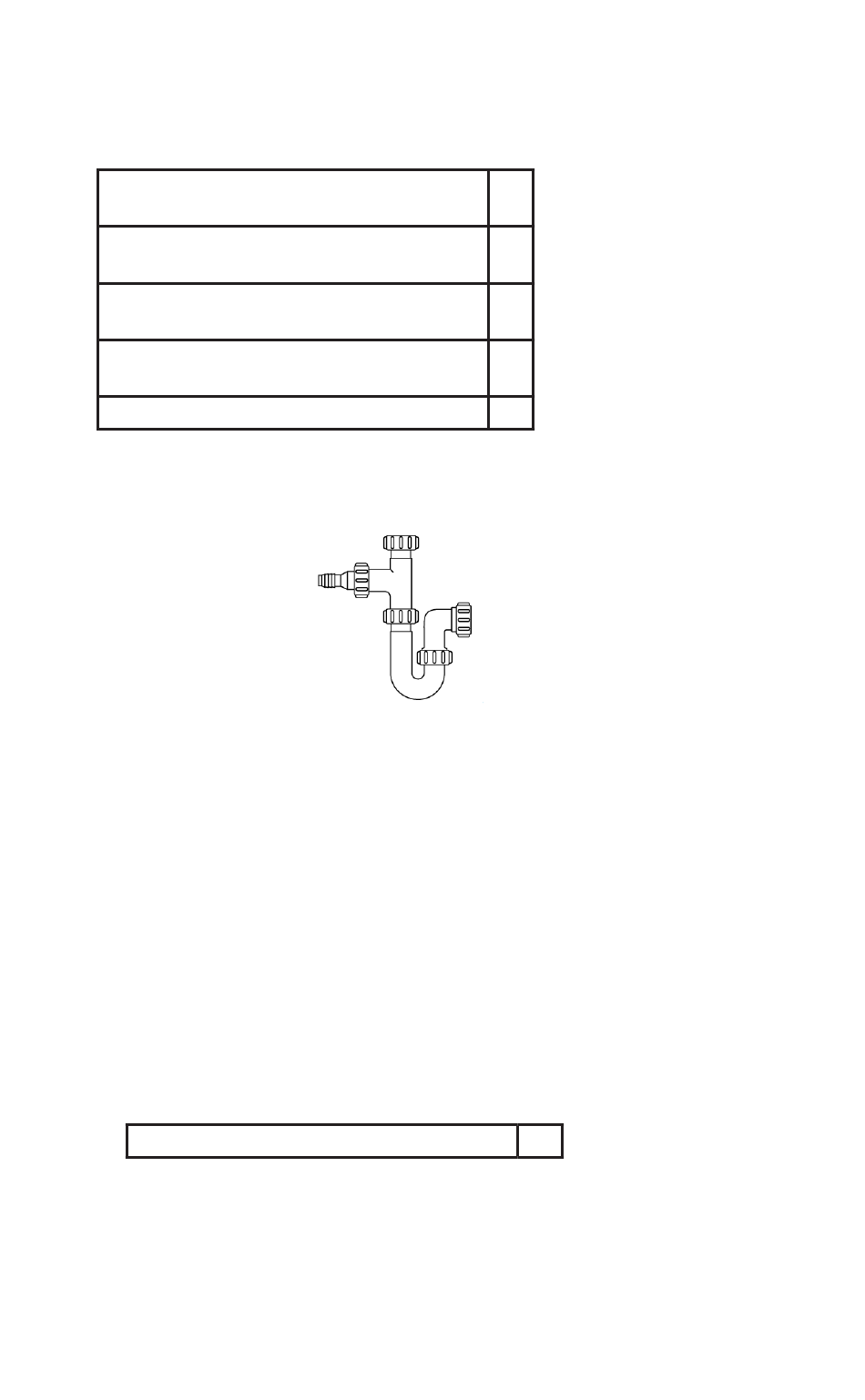

• Raccordement par siphon en P à ergot
OU
• Raccordement colonne d'alimentation
REMARQUE 1 – on recommandera pour ici pour le raccordement de l'HYDRIM
à l'égouttement un la méthode par siphon en P à ergot.
REMARQUE 2 – serrez le tuyau de raccordement des déchets sur l'ergot au moyen des
clips fournis avec l'HYDRIM. Utilisez si possible cette méthode lorsque l'HYDRIM se situera
à proximité d'un évier. Dans le cas contraire et si on ne peut utiliser un siphon en P, on
pourra alors prendre une colonne d'alimentation à raccord en U. Il devra s'agir d'une
colonne spécifiquement appropriée et en aucun cas on ne pourra remplacer
celle-ci par un autre équipement.
REMARQUE 3 – le raccordement des déchets devra être adjacent à la machine et ne pas
être monté derrière elle.
Raccordement du tuyau d'évacuation :
Raccordez le tuyau d'évacuation à la sortie d'évacuation. On pourra raccorder ce tuyau
d'évacuation à des conduites d'évacuation déjà existantes en utilisant une combinaison
siphon en P/ colonne d'alimentation de 3,5 cm ou plus Si le tuyau était raccordé
directement à la conduite d'évacuation, les raccords et adaptateurs ne devront pas réduire
le débit d'eau. Une évacuation par le sol sera acceptable (vérifiez les codes locaux).
Niveau de la machine en position finale avec pieds réglables
Vérifiez le bon nivellement afin que l'appareil fonctionne correctement. Pour mettre à niveau
l'appareil, procédez comme suit :
1. Réglez les pieds sous l'appareil.
2. Veuillez utiliser un niveau à eau.
