2.2

Wasserkreislauf

Die Wasserkreisläufe der WWP sind vom Typ (mit oder ohne inneren Wärmetauscher) abhängig. Sie sind bauseits
zu installieren. Die Wasseranschlüsse (Bild 1) befinden sich an der Geräterückseite.
(Leitungseinführungen
für Anschluß zweiter
Wärmeerzeuger)
Warmwasserauslauf
R1" Außengewinde
Kondesatschlauch-
ausführung
Zirkulationsleitung
R 3/4" Außengewinde
Heizwasservorlauf
R1" Außengewinde
Heizwasserrücklauf
R1" Außengewinde
Kaltwasserzulauf
R1" Außengewinde
➨ Hinweis !
- Zirkulationsleitung
Aus energetischer Sicht sollte möglichst auf die Ausführung einer Zirkulationsleitung verzichtet werden.
Bei Anschluss einer Zirkulationsleitung für das Warmwasserverteilsystem muss diese, um unnötige
Energieverluste zu vermeiden, durch ein Ventil oder eine ähnliche Einrichtung absperrbar ausgeführt werden.
Die Freischaltung der Zirkulation erfolgt Nutzungsabhängig (Zeit- oder Bedarfsteuerung).
- Kondensatablauf: beachte hierzu Pkt. 5.2 "Anschluss der Kondensatleitung".
1660
1620
1226
950
918
720
*
*
220
55
0
20 - 35

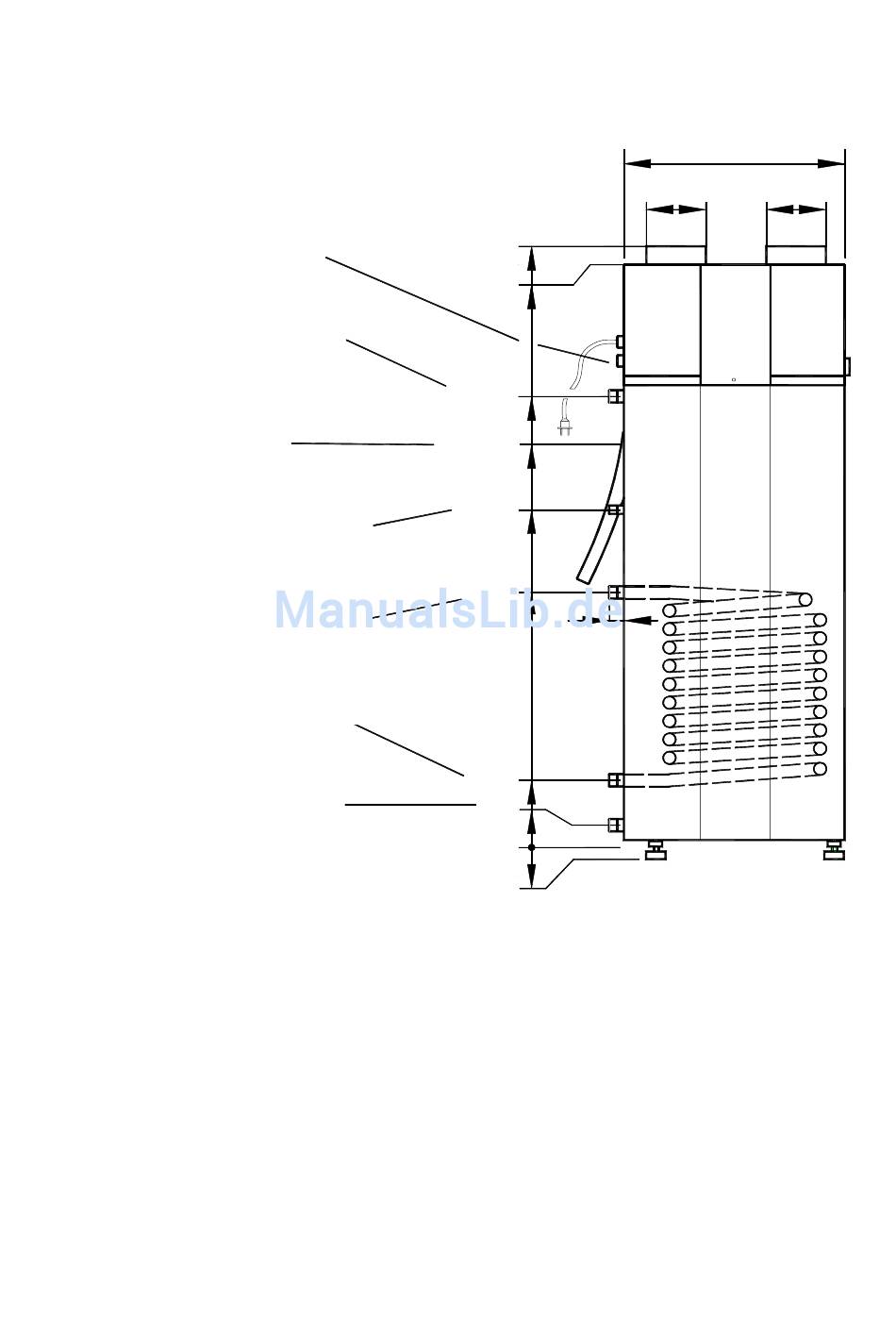

Bild 1:
5
160
Ø
ca. 50
Wasseranschlüsse
*
( nur bei WWP mit innerem Rohrwärmetauscher )
660
160
Ø
