in Schalterstellung I wird das
Zuschalten eines zweiten
Wärmeerzeugers ermöglicht
Schalter „Wärmetauscher"
Temperaturanzeige siehe oben
6.2.2 Temperaturregler-Warmwasser
Am Drehknopf wird die gewünschte Warmwassertemperatur eingestellt. Ist die Speichertemperatur kleiner als der
eingestellte Warmwassertemperatur-Sollwert, wird die Wärmepumpe zugeschaltet (sofern sich der Schalter
Wärmepumpe auf Stellung „EIN" befindet)
Mit der Wärmepumpe sind Warmwassertemperaturen von maximal 55 °C erreichbar. Werden höhere
Temperaturen gewünscht, so ist dies über den serienmäßigen Heizstab möglich.
Hinweise für sparsamen Energieverbrauch
ð ð ð ð Um eine hohe Leistungszahl der integrierten
Wärmepumpe und niedrige Standverluste zu
erzielen, sollte die WWP normalerweise nicht
über 45 °C Warmwassertemperatur (Bild 7)
betrieben werden.
ð ð ð ð Nur im Ausnahmefall Temperaturregler auf
höhere Werte stellen bzw. den Heizstab ma-
nuell einschalten.
ð ð ð ð Für die Gewährleistung optimaler Verdichlauf- bzw. Standzeiten sollte ein manuelles, kurzfristig hintereinander-
derfolgendes Ein- und Ausschalten der Wärmepumpe unterbleiben!
in Schalterstellung I ist der Heizstab
permanent eingeschaltet, in Stellung
ist der Heizstab im Automatikbetrieb
* Schalter „ Heizstab"
(Drehregler)
11
Schalterstellung O àWärmepumpe
ist AUS , in Schalterstellung
ist die Wärmepumpe in Betrieb
Temperaturwähler-Warmwasser (Sollwertgeber)
Linksanschlag
Rechtsanschlag à
Drehregler „Warmwassertemperatur"
~ 45 °C
~ 27 °C
min.
Bild 7: energiesparende Einstellung
Schalter „Wärmepumpe"

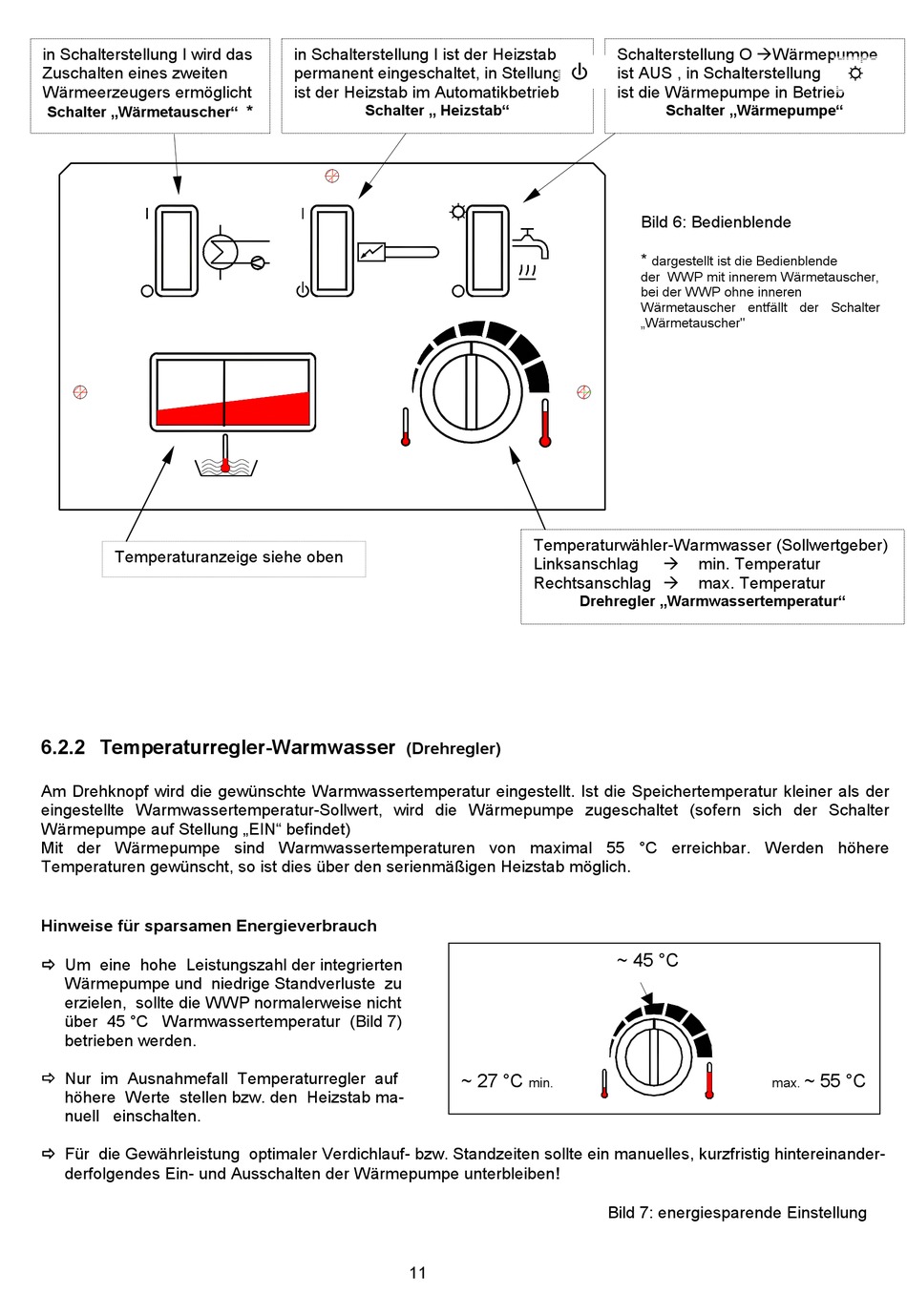

Bild 6: Bedienblende
*
dargestellt ist die Bedienblende
der WWP mit innerem Wärmetauscher,
bei der WWP ohne inneren
Wärmetauscher entfällt der Schalter
„Wärmetauscher"
à
min. Temperatur
max. Temperatur
~ 55 °C
max.
