MTX-MONITOR.V3b-4.2.1 KONFIGURATIONSÄNDERUNGEN
___________________________________________________________________________________________________
BETRIEBSART ANALOGER EINGANGSROUTER
Die Betriebsart der analogen Monitor/Überspielmatrix kann entweder nur alternativ oder alternativ und sum-
mierend (Voreinstellung) gewählt werden. Diese Funktion kann im Innern des Gerätes umgeschaltet werden.

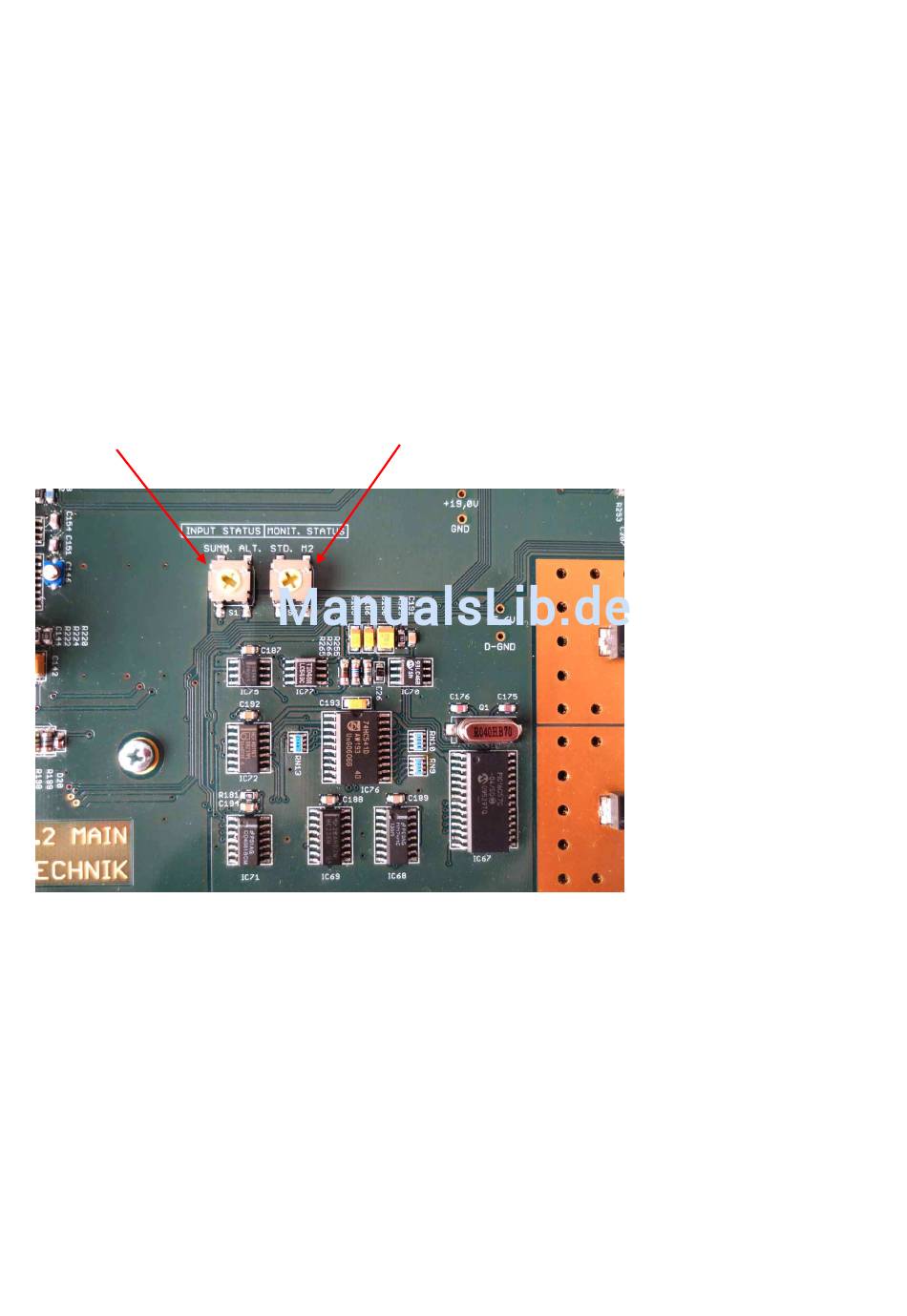

Der dafür vorgesehene Drehschalter befindet sich auf der Hauptplatine vorn und ist mit „INPUT STATUS"
beschriftet (siehe auch Kapitel „Pegeljustierung"). Dieser Schalter kann mit einem kleinen Schlitzschrauben
dreher mit ca. 2,5 mm Klingenbreite umgeschaltet werden.
Achtung:
diese Umschaltung nur bei ausgeschaltetem Gerät vornehmen.
Steht der Schalter auf Position „ALT." ist nur alternative Signalauswahl möglich. Bei Betätigung mehrerer Tas-
ten gleichzeitig wird nur die am längsten gedrückt gehaltene berücksichtigt.
Steht der Drehschalter auf „SUMM." ist summierende und alternative Signalumschaltung gleichzeitig möglich.
Änderungen der Grundkonfiguration siehe Kapitel "Konfigurationsänderungen".
Eingangsauswahl
BETRIEBSART LAUTSPRECHERAUSWAHL
Mit der Taste „ALT SPK" (alternative Lautsprecher) wird auf eine 2. Abhöranlage umgeschaltet. Eine Auswahl
ist normalerweise nur alternativ möglich. Die Konfiguration „2M" gestattet auch die gleichzeitige Aktivierung
beider Lautsprechergruppen. Der asymmetrische „ALT-SPK" ist dann zum symmetrischen Ausgang zu- oder ab-
schaltbar. Die „SPK ON"-TASTE schaltet die gerade angewählte Abhöranlage stumm, die Auswahl bleibt jedoch
bestehen.
Änderungen sind durch Umschalten des Drehschalters "MONIT.STATUS" möglich. Die Stellung "STD." erlaubt
die alternative als auch die summierende Betriebsart, die Stellung "M2" erlaubt nur die alternative Ein-
gangsauswahl. Diese Einstellungen gelten auch für die "Record-Matrix" (Aufnahme-Signalauswahl).
Dieser Schalter kann mit einem kleinen Schlitzschraubendreher mit ca. 2,5 mm Klingenbreite umgeschaltet
werden.
Achtung:
diese Umschaltung nur bei ausgeschaltetem Gerät vornehmen.
Bei Auslieferung des Gerätes ist in der Regel bei den 19"-Versionen die M2-Option abgeschaltet. Bei den
Versionen mit "HiFi"-Front (435 mm) ist die M2-Konfiguration zugeschaltet.
Lautsprecher-Umschaltung
