MTX-MONITOR.V3b-4.2.1 BEDIENUNG
____________________________________________________________________________________________________
DIM-FUNKTION
Die „DIM"-TASTE senkt den Abhörpegel um 20 dB für Lautsprecher und Kopfhörer, unabhängig
von der gerade eingestellten Lautstärke.
Diese Funktion kann auch extern über einen potentialfreien Schließerkontakt aktiviert werden
(Option EXT.DIM). Sobald dieser Kontakt geschlossen ist dimmt der MTX-Monitor.V3b-4 das
Abhörsignal um 20 dB. Wird der Schalter geöffnet, wird die Dim-Funktion sofort abgeschaltet.
PEGELSTELLER SONDERFUNKTION
Mit der Taste „GAIN 0dB" wird die Verstärkung des Pegelsteller für Lautsprecher auf genau 0,0 dB
eingestellt und eine evtl. eingestellte Balanceverschiebung zurückgesetzt. Dadurch können jetzt
Einmessungen des Abhörweges ohne Abziehen von Verbindungsleitungen oder Überbrücken des
MTX-MONITOR durchgeführt werden. Durch nochmaliges Drücken der Taste wird die Pegelein-
stellung wieder vom Lautstärkepotentiometer übernommen. Das Einschalten dieser Funktion erfolgt
mit 2 Sekunden Zeitverriegelung um unbeabsichtigtes Betätigen zu vermeiden.
KOPFHÖRER
Der integrierte Kopfhörerverstärker ist gegenüber älteren MTX-Versionen leistungsstärker und sowohl für
niederohmige als auch für hochohmige Kopfhörer mit 6,3-mm-Stereo-Klinkenstecker geeignet. Das Kopfhörer-
signal ist über die Stereo-Klinkenbuchse auf der Frontplatte zugänglich.
Der Pegel des Kopfhörersignals wird unabhängig vom Lautsprechersignal geregelt. Regelbereich +6..-60 dB
(+6..-75 dB intern über Lötjumper einstellbar). Der Hauptvolumenregler und die Balance-Einstellung sind in
dieser Betriebsart nicht für den Kopfhörerweg wirksam.
Für besondere Zwecke und beim Arbeiten mit der Fernbedienung ist es jedoch zweckmäßig die Lautstärke des
Kopfhörers über den digitalen Pegelsteller (Speaker-Volumen) zu beeinflussen. Dies geschieht durch einschalten

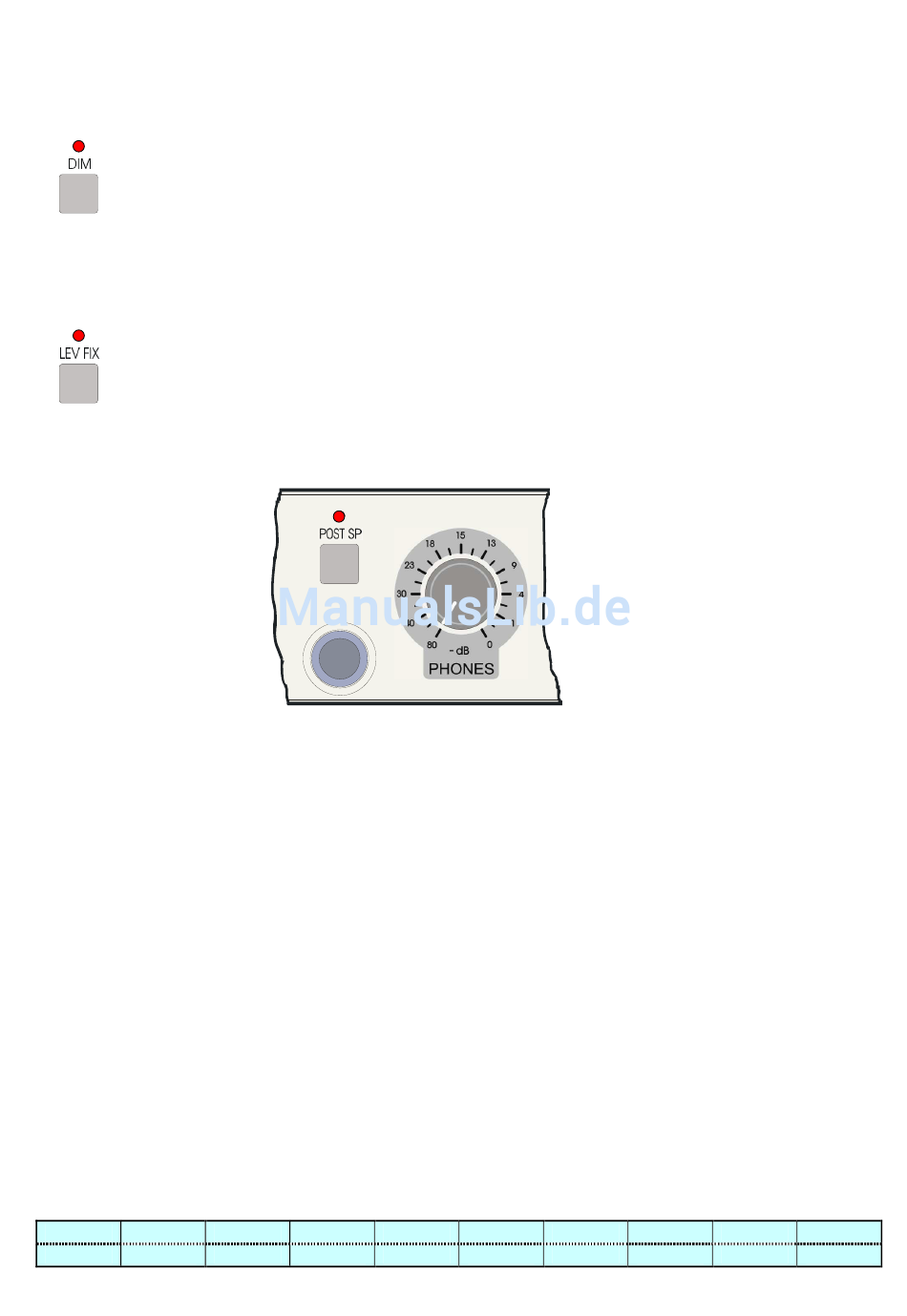

der „POST SP"-Funktion. Diese Taste ist unmittelbar über der Kopfhörerbuchse angeordnet. Nach aktivieren
dieser Funktion erhält der Kopfhörerpegelsteller sein Signal vom Ausgang des Lautsprecher-Pegelstellers inklu-
sive einer ev. eingestellten Balance-Korrektur. Eine Voreinstellung der Lautstärke für den Kopfhörer kann
weiterhin wie üblich mit dem Kopfhörerregler erfolgen. Wird jetzt der Lautsprecherpegel verändert, ändert sich
die Lautstärke für den Kopfhörer im gleichen Verhältnis mit. Dies gilt auch bei abgeschalteten Lautsprechern.
Die Balanceeinstellung wirkt in dieser Betriebsart auch für den Kopfhörerverstärker. Die LED „POST SP"
signalisiert diese Betriebsart.
Achtung ! Der Kopfhörerverstärker kann nahezu alle passiven Kopfhörer unabhängig von ihrer Impedanz mit
hoher Lautstärke versorgen. Um Hörschäden, vor allem bei Kopfhörern mit hohem Wirkungsgrad, zu vermeiden
ist es sinnvoll vor Umschalten auf unbekannte Signalquellen den Abhörpegel zu verringern.
Die Ausgangsleistung beträgt, abhängig von der Impedanz des angeschlossenen Hörers, bis zu 2x 1220 mW.
Die maximal verfügbare Leistung in Abhängigkeit von der Kopfhörerimpedanz ist nachfolgender Tabelle zu ent-
nehmen (Ausgangsleistung bei weniger als 0,1% THD).
600 Ω
300 Ω
2x 230 mW
2x 450 mW
200 Ω
150 Ω
2x 640 mW
2x 790 mW
2x1020 mW
100 Ω
70 Ω
2x1220 mW
2x1020 mW
10
47 Ω
32 Ω
22 Ω
2x 780 mW
2x 540 mW
16 Ω
2x 400 mW
