ELEKTrISCHE INSTALLATION

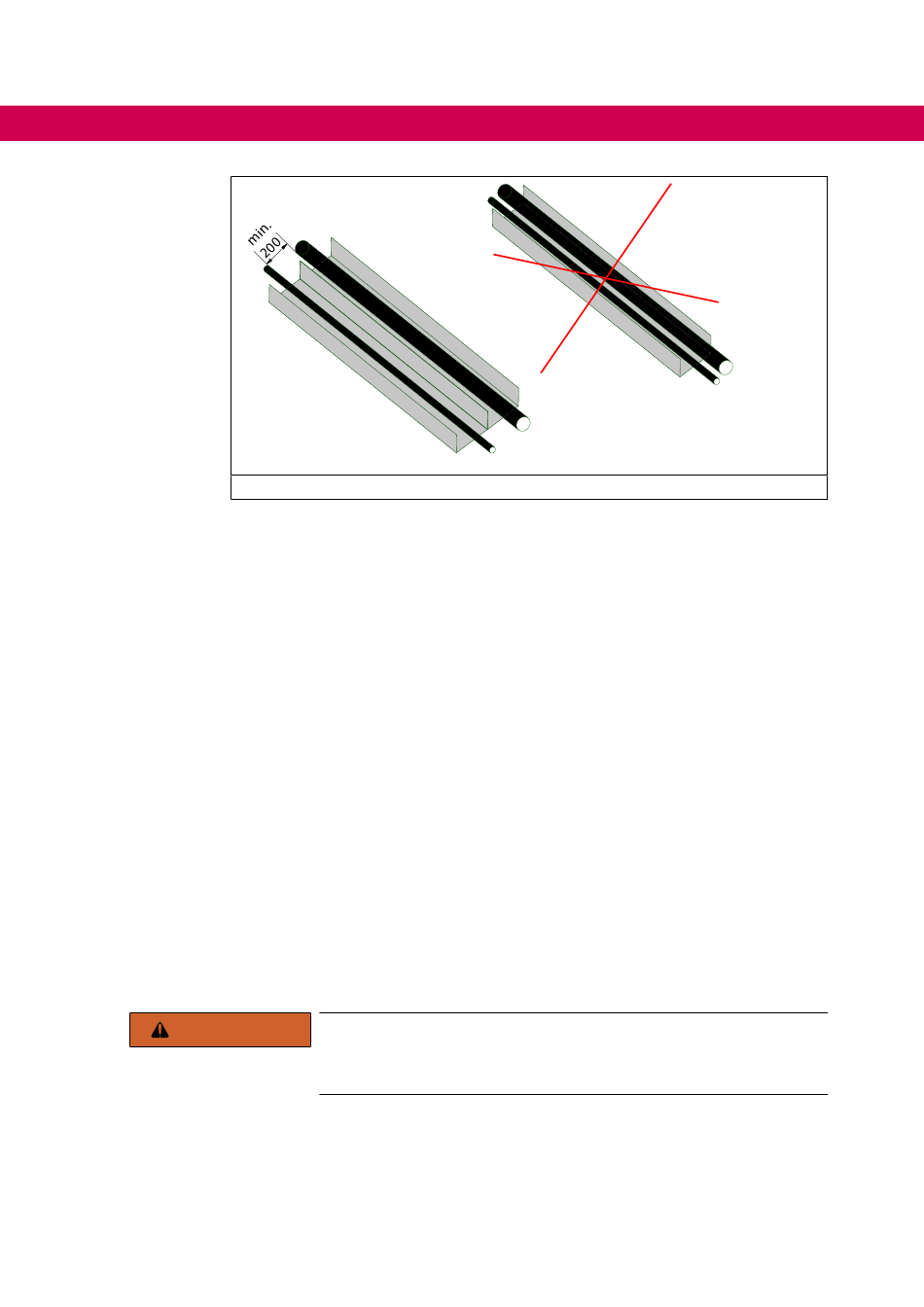

Abbildung 16: Verlegung der Kabel

6.1.2 Anschluss der Schirmanbindung

•
•
•
•
•

6.1.3 Anschluss der Schutzerdung

•
•
•
•
•
wArNUNG
64
Leitungsschirme dürfen nicht zur Stromführung verwendet werden.
Ein Leitungsschirm darf nicht die Funktion eines N- oder PE-Leiters übernehmen.
Leitungsschirme immer großflächig auflegen.
Keine Verlängerungen des Leitungsschirmes durch ungeschirmte Drahtverbindungen
zum Erdungspunkt herstellen. Dies verringert die Schirmwirkung um bis zu 90 %.
Den Leitungsschirm direkt nach Eintritt der Leitung im Schaltschrank großflächig
auflegen.
Der Antriebsstromrichter oder der Schaltschrank in dem der Antriebsstromrichter
verbaut ist, müssen am Bestimmungsort an die Schutzerde angeschlossen werden.
Verwenden Sie einen Schutzleiter, der mindestens dem halben Querschnitt der Ka-
bel für die Versorgung der Leistungsklemmen entspricht.
Für den Anschluss der Motorschutzerde ist am Antriebsstromrichter ein Erdungs-
bolzen vorhanden.
Der Widerstand der Schutzerde sollte 0,1 Ω oder weniger betragen.
Gemäß EN 61800-5-1 muss der Mindestquerschnitt des Schutzerdungsleiters den
örtlichen Sicherheitsvorschriften über Schutzerdungsleiter für Ausrüstungen mit ho-
hem Ableitstrom entsprechen.
Indirekte Berührung
Nur mit korrekt angeschlossenem Schutzerdungsleiter erfüllt das Gerät
die Anforderungen zum Schutz gegen indirekte Berührung.
>230 V AC
≤24 V DC
>230 V AC
≤24 V DC
