BETrIEB VON FLÜSSIGKEITSGEKÜHLTEN GErÄTEN
5.2.2 Druckverlust Aluminiumkühlkörper mit Edelstahlverrohung
•
•
•
•
5,5
5
4,5
4
3,5
3
2,5
2
1,5
1
0,5
0
0 2 4
Legende
Empfohlener Arbeitsbereich: 10...20 l/min

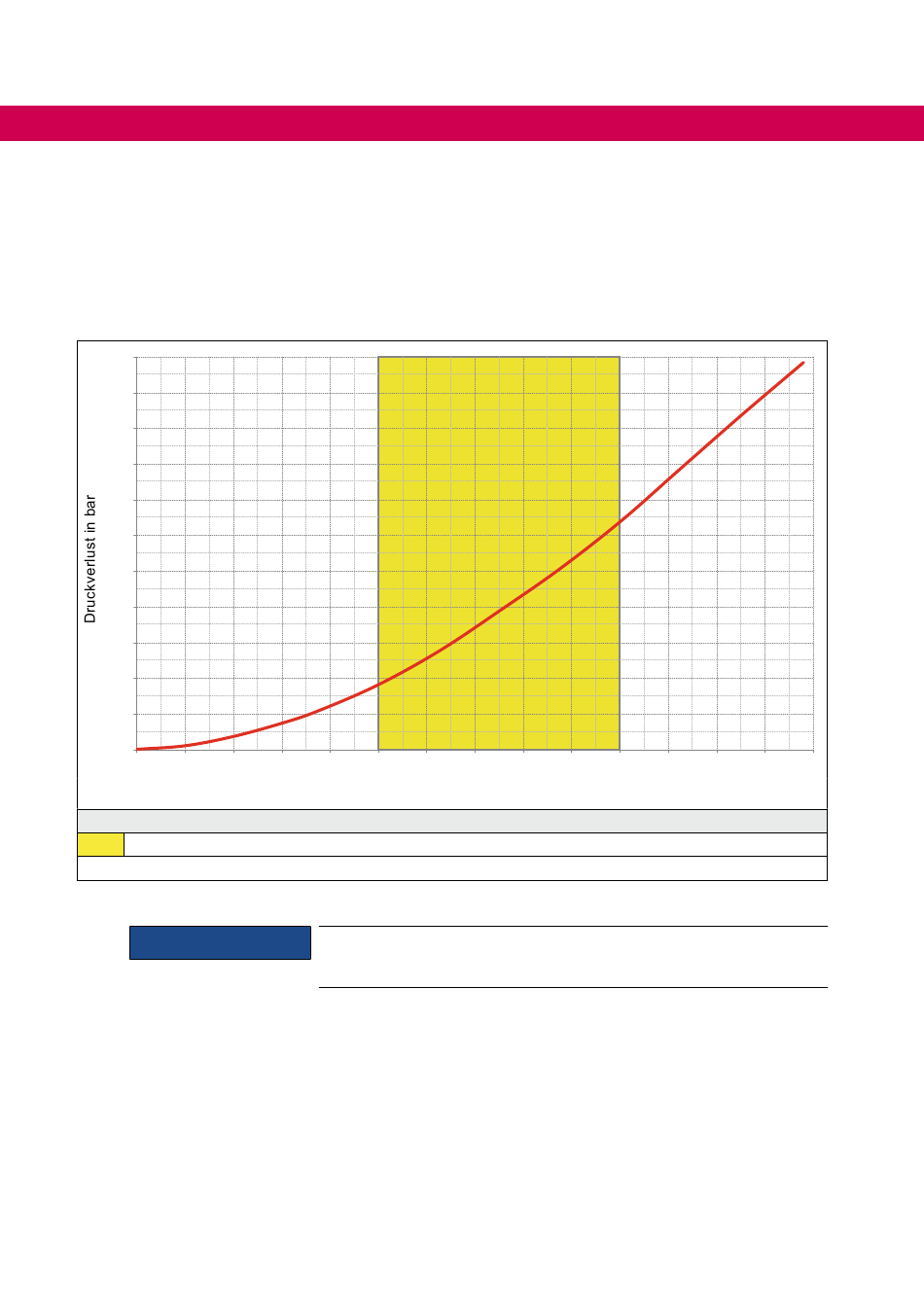

Abbildung 13: Druckverlust des Kühlkörpers in Abhängigkeit vom Volumenstrom (Edelstahlkühler)
ACHTUNG
60
Der unten dargestellte Kurvenverlauf gilt für 25 °C Vorlauftemperatur und Antifrogen N 52 %.
Werden höhere Vorlauftemperaturen gefahren sinkt der Druckverlust im System.
Dies gilt auch für Kühlmedien wie Wasser oder ein anderes Glykolgemisch.
Empfohlen wird ein Glykolgemisch von Clariant in einem Verhältnis von 52 % oder 33 %.
6 8 10 12
Volumenstrom in l/min
Für Aluminiumkühlkörper mit Edelstahlverrohung ist nur die Parallel-
schaltung des Kühlmittelkreislaufes zulässig.
14 16 18 20 22 24 26 28
