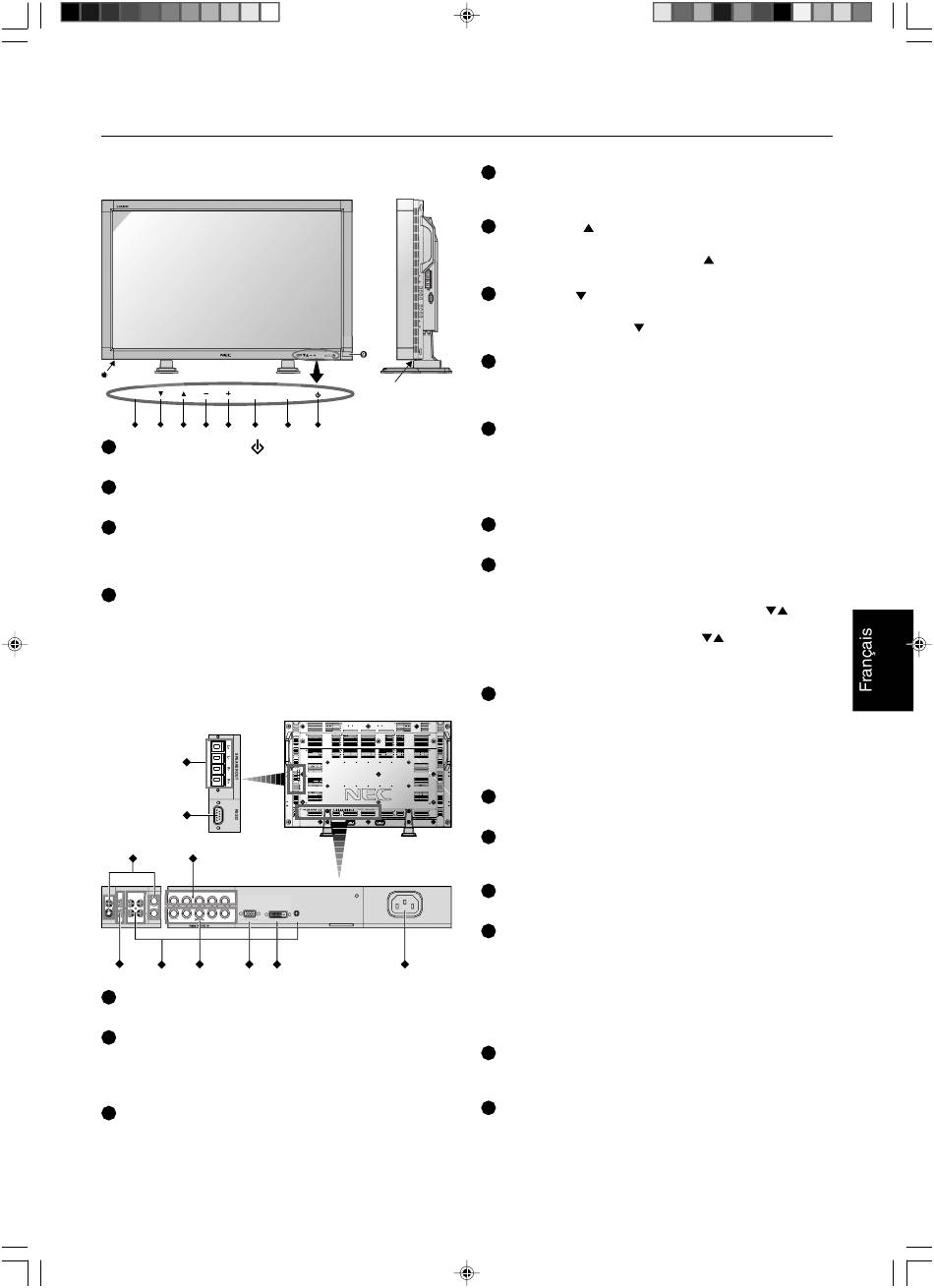

Noms et fonctions des pièces

Panneau de commande

10 10
EXIT
8 7 6 5 4
1
Bouton d'alimentation (
Allume et éteint l'appareil. Voir également page 13.
2
Bouton MUTE
Coupe ou rétablit le son.
3
Bouton INPUT
Joue dans le menu OSM le rôle de bouton SET.
Sélectionne le signal connecté avec le connecteur d'entrée RVB.
Bascule entre [RVB1], [RVB2], [RVB3], [DVD/HD] et [VIDEO].
4
Bouton PLUS
Joue dans le menu OSM le rôle de bouton (+) pour augmenter le
réglage. Augmente le niveau d'entrée son lorsque le menu OSM est
désactivé.

Panneau des connexions

10
9
8 5
VIDEO
AUDIO RGB OUT
VIDEO VIDEO O O IN IN OUT OUT IN 3 IN 2 OUT R G B H V
R/Cr/Pr G/Y H V
S-VIDEO IN IN
7 4
6
1
Prise CA IN
Se connecte au cordon d'alimentation fourni avec le moniteur.
2
RVB 1 IN (DVI-D)
Pour recevoir des signaux RVB numériques provenant d'un
ordinateur disposant d'une sortie RVB numérique.
* Cette prise ne reconnaît pas les signaux analogiques.
3
RVB 2 IN (mini-connecteur D-Sub 15 broches)
Pour recevoir les signaux RVB analogiques provenant d'un micro-
ordinateur ou d'un autre matériel RVB.
06_French
INPUT
boutons
INPUT MUTE
3 2 1
)
RGB 2 (D-SUB)
RGB 1 (DVI-D) AUDIO 1
PC IN
3 2 1
3
5
Bouton MOINS
Joue dans le menu OSM le rôle de bouton (-) pour diminuer le réglage.
Diminue le niveau d'entrée son lorsque le menu OSM est désactivé.
6
Bouton HAUT ( )
Réactive le menu OSM lorsque celui-ci est désactivé.
Joue dans le menu OSM le rôle de bouton
haut la zone en surbrillance et sélectionner le réglage.
7
Bouton BAS ( )
Réactive le menu OSM lorsque celui-ci est désactivé. Joue dans le
menu OSM le rôle de bouton
en surbrillance et sélectionner le réglage.
8
Bouton EXIT
Réactive le menu OSM lorsque celui-ci est désactivé.
Joue dans le menu OSM le rôle de bouton EXIT pour revenir au
menu précédent.
9
Capteur de la télécommande et indicateur d'alimentation
Reçoit le signal de la télécommande (lorsqu'on utilise la
télécommande sans-fil). Voir également page 5.
Vert fixe lorsque le moniteur est en activité, rouge fixe lorsqu'il est
hors tension, et vert et rouge fixes lorsqu'il est en mode Économie
d'énergie.
10
Interrupteur d'alimentation principal
Permet d'éteindre et d'allumer l'appareil.
11
Mode de verrouillage des touches de commande
Cette commande bloque totalement l'accès à toutes les fonctions
de commande. Pour activer le verrouillage des touches de
commande, enfoncez en même temps deux boutons «
pendant plus de 3 secondes. Pour revenir en mode utilisateur,
enfoncez en même temps deux boutons «
3 secondes.
4
RVB 3 DVD/HD [R/Cr/Pr, G/Y, B/Cb/Pb, H, V] (BNC)
Prise IN : Pour recevoir les signaux analogiques RVB ou autres
provenant d'un autre matériel RVB.
Permet également de connecter du matériel type lecteur de DVD et
lecteur de disques laser HDTV. Un signal de synchronisation sur le
vert peut être connecté à la prise G/Y.
5
Prise RVB OUT (BNC)
Pour émettre les signaux provenant de RVB 2 et 3.
6
AUDIO IN 1, 2, 3
Pour recevoir le signal audio provenant d'un matériel externe,
ordinateur, magnétoscope ou lecteur de DVD.
7
AUDIO OUT
Pour émettre le signal audio provenant du jack AUDIO IN 3.
8
VIDEO
Prise VIDEO IN (BNC et RCA) : Pour recevoir un signal vidéo
composite. Les prises BNC et RCA ne peuvent être utilisées en
même temps. (N'utilisez qu'une seule entrée).
Prise VIDEO OUT (BNC) : Pour la sortie du signal vidéo composite
à partir de la prise VIDEO IN.
S-VIDEO IN connector (DIN 4 pin) : Pour recevoir de la S-vidéo
(signal Y/C distinct).
9
COMMANDE EXTERNE (mini-connecteur D-Sub 9 broches)
Prise IN : A utiliser lorsque le moniteur fonctionne à partir d'un
matériel RVB (un ordinateur par exemple).
10 CONNEXION HAUT-PARLEUR EXTERNE
Pour émettre le signal audio provenant des jacks AUDIO 1, 2 ou 3.
Français-3
31/01/2003, 20:48
pour déplacer vers le
pour déplacer vers le bas la zone
»
» pendant plus de
