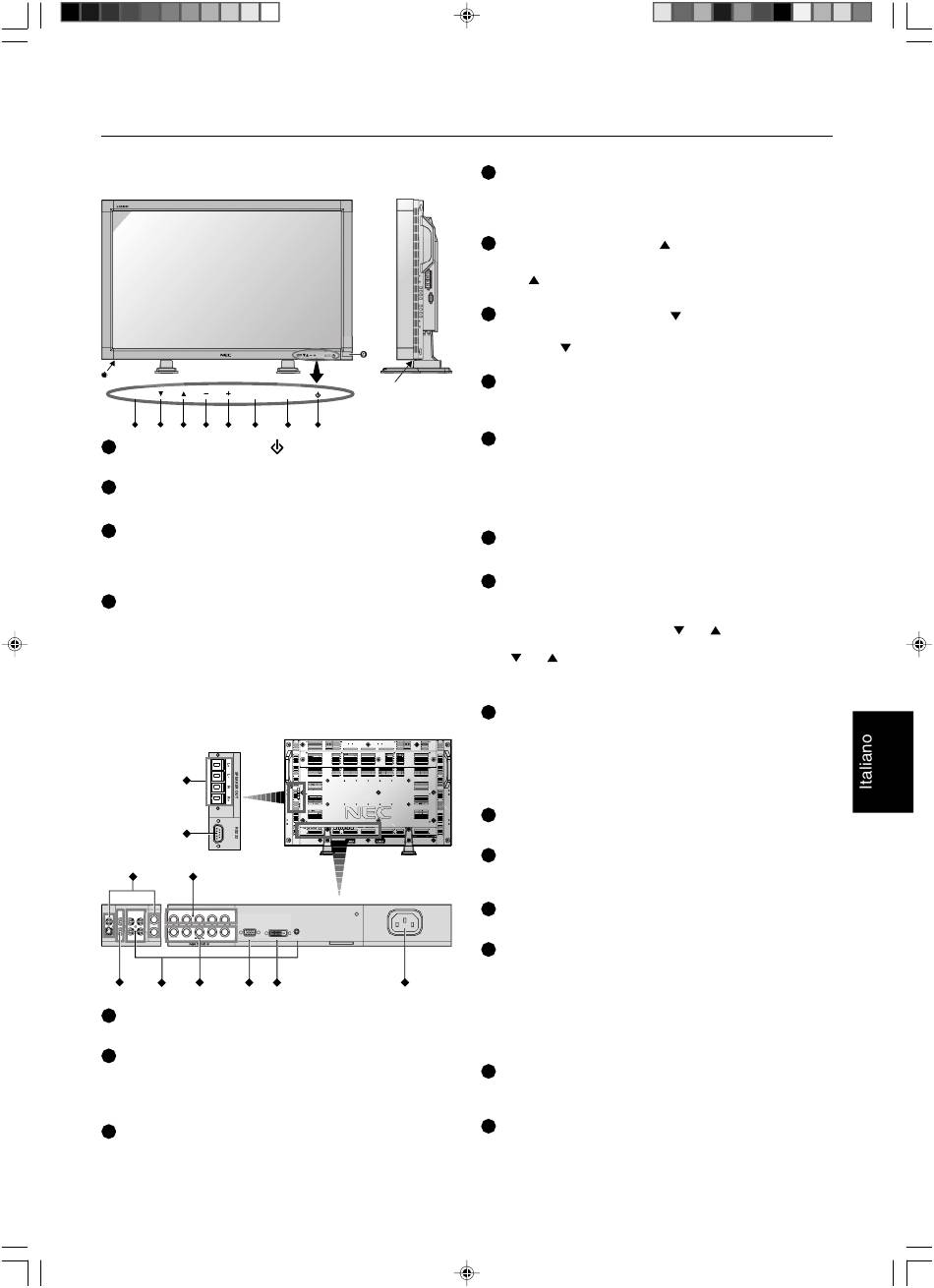

Nome delle parti e delle funzioni

Pannello di controllo

10 10
EXIT
8 7 6 5 4
1
Pulsante di ACCENSIONE (
Accende e spegne il monitor. Consultare inoltre pagina 13.
2
Pulsante MUTE
Attiva/disattiva il Mute audio.
3
Pulsante INPUT
Serve da pulsante SET per il menu OSM. Seleziona il segnale
collegato con il connettore di input RGB. Commuta gli interruttori tra
[RGB1], [RGB2], [RGB3], [DVD/HD] e [VIDEO].
4
Pulsante PIÙ
Agisce come pulsante (+) per aumentare la regolazione con il
menu OSM. Aumenta il livello di uscita audio quando il menu OSM
è disattivato.

Pannello posteriore

10
9
8 5
AUDIO VIDEO RGB OUT
VIDEO VIDEO O O IN IN OUT OUT IN 3 IN 2 OUT
R G B H V
R/Cr/Pr G/Y H V
S-VIDEO IN IN
7 6 4
1
Connettore AC IN
Collega il cavo di alimentazione fornito.
2
RGB 1 IN (DVI-D)
Per immettere segnali RGB digitali dal computer che ha un output
digitale RGB.
* Questo connettore non supporta l'input analogico.
3
RGB 2 IN (mini D-sub a 15 pin)
Per immettere segnali RGB analogici da un personal computer o da
altra apparecchiatura RGB.
07_Italian
INPUT
pulsanti
INPUT MUTE
3 2 1
)
RGB 2 (D-SUB) RGB 1 (DVI-D) AUDIO 1
PC IN
3 2 1
3
5
Pulsante MENO
Agisce come pulsante (-) per diminuire la regolazione con il menu
OSM. Diminuisce il livello di uscita audio quando il menu OSM è
disattivato.
6
Pulsante FRECCIA IN ALTO ( )
Attiva il menu OSM quando il menu OSM è disattivato. Agisce come
pulsante per spostare l'area evidenziata in alto per selezionare
la regolazione con il menu OSM.
7
Pulsante FRECCIA IN BASSO ( )
Attiva il menu OSM quando il menu OSM è disattivato. Agisce
come pulsante per spostare l'area evidenziata in basso per
selezionare la regolazione con il menu OSM.
8
Pulsante EXIT
Attiva il menu OSM quando il menu OSM è disattivato. Agisce come
pulsante EXIT per spostarsi al menu precedente con il menu OSM.
9
Sensore del telecomando ed spia di alimentazione
Riceve il segnale dal telecomando (se si usa il telecomando).
Consultare inoltre pagina 5. Diventa verde quando il monitor LCD
è acceso e diventa rosso quando il monitor LCD è spento e
lampeggia verde e rosso quando il monitor LCD è in modalità
RISPARMIO ENERGIA.
10 Interruttore principale di alimentazione
Interruttore On/Off per attivare e disattivare l'alimentazione principale.
11
Modalità blocco chiave di controllo
Questo comando blocca completamente l'accesso a tutte le funzioni
chiave di comando. Per attivare la funzione blocco chiave di comando,
premere contemporaneamente i tasti "
più di tre secondi. Per riattivare la modalità utente, premere entrambi i
tasti " " e " " e tenerli premuti per più di 3 secondi.
4
RGB 3 DVD/HD [R/Cr/Pr, G/Y, B/Cb/Pb, H, V] (BNC)
Connettore IN: Per immettere segnali RGB analogici o segnali
provenienti da un'altra apparecchiatura RGB.
Tramite questo si collegano anche apparecchiature come un
lettore DVD e un lettore dischi laser HDTV. Un segnale Sync-on-
Green può essere collegato al connettore G/Y.
5
Connettore RGB OUT (BNC)
Per l'uscita del segnale da RGB 2 e 3.
6
AUDIO IN 1, 2, 3
Per immettere il segnale audio da apparecchiature esterne come
un computer, un videoregistratore o un lettore DVD.
7
AUDIO OUT
Per l'uscita del segnale audio dalla presa AUDIO IN 3.
8
VIDEO
Connettore VIDEO IN (BNC e RCA): Per immettere un segnale
video composito. I connettori BNC e RCA non sono disponibili
contemporaneamente. (Utilizzare solo un ingresso).
Connettore VIDEO OUT (BNC): Per l'uscita del segnale video
composito dal connettore VIDEO IN.
Connettore S-VIDEO IN (DIN 4 pin): Per immettere il segnale
S-video (segnale Y/C separato).
9
CONTROLLO ESTERNO (mini D-Sub a 9 pin)
Connettore IN: Da utilizzare quando il monitor LCD viene attivato
da un'apparecchiatura RGB come un computer.
10
TERMINALE DEGLI ALTOPARLANTI ESTERNI
Per l'uscita del segnale audio dalle prese AUDIO 1 o 2 o 3.
Italiano-3
