Inhaltszusammenfassung für NEC MultiSync LCD300

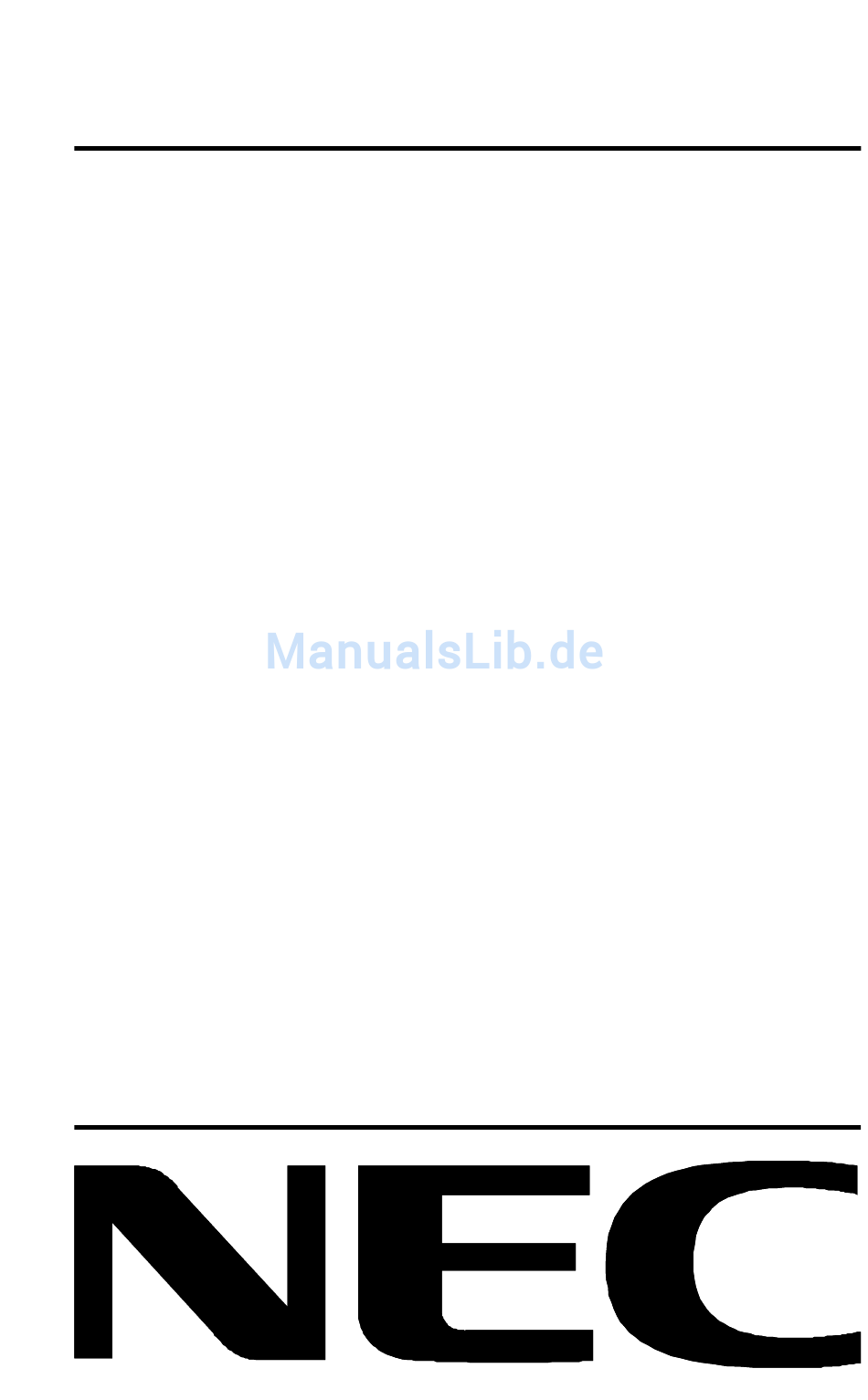

- Seite 1 MultiSync LCD User’s Manual...
- Seite 2 Council Directive 73/23/EEC: - EN 60950 Council Directive 89/336/EEC: - EN 55022 - EN 60555-2 - EN 60555-3 - EN 50082-1 (IEC 801-2) (IEC 801-3) (IEC 801-4) and marked with NEC Europe Ltd. Ismaning Office Steinheilstraße 4-6 D-85737 Ismaning, Germany...
-
Seite 3: Safety Instruction
ROMA LEAR Electronics, Ltd. MultiSync is a registered trademark of NEC Technologies, Inc in U.S., and of NEC Home Electronics, Ltd in Canada, U.K., Germany, France, Spain, Italy, Austria, Benelux, Switzerland, Denmark, Finland, Norway and Saudi Arabia. All other trademarks or registered trademarks are property of their respective owners. - Seite 4 English Deutsch Français Español Italiano Appendix...
- Seite 5 English...
- Seite 6 LCD monitor also carries the MultiSync brand name, ensuring greater compatibility with today’s sophisticated computer platforms. Analog Advantage Because NEC incorporates only its own patented analog LCD modules into its MultiSync LCD monitors, the MultiSync LCD monitor is capable of displaying over 16.7 million colors in a continuous spectrum, providing a truer repesentation of color.
- Seite 7 Macintosh and Power Macintosh, Sun workstations, Silicon Graphics workstations and other workstations and x-terminals. FullScan Capability Using NEC’s own FullScan Capability, all of the resolutions supported on the MultiSyn LCD monitor are displayed full screen, utilizing the most of the monitor’s large display area. Rather than displaying 640 x 480 resolution as a small box in the center of the MultiSync monitor’s display, this VGA resolution is displayed full screen,...
- Seite 8 Reduced Emissions Incorporating NEC’s own Reduced Magnetic Field technology, the MultiSync LCD monitor has minimal field emissions and follows the strictest international magnetic field, alternating electric field and...
-
Seite 9: Contents Of Package
E - 4 Contents of Package Contents of Package Included with your MultiSync LCD monitor are the following items: – NEC MultiSync LCD (Model LA-1332JSW) true color monitor. – AC power cable. – Video signal cable (15 pin mini D-sub male to 5 branched BNC male). -
Seite 10: Recommended Use
Recommended Use E - 5 Recommended Use For optimum performance, please note the following when setting up and using the MultiSync LCD color monitor: • The optimum monitor position is facing away from direct sunlight. • Allow adequate ventilation around the monitor so that heat can properly dissipate. -
Seite 11: Installation
6. Make sure the appropriate BNC cable is used. Should the graphics adapter require a connector other than the 15 pin mini D-sub male included with the monitor, please call your NEC dealer. Connect cable to system. 7. Connect BNC cables as follows according to the input video... - Seite 12 Installation E - 7 NOTE: Incorrect cable connections may result in irregular operation, damage display quality/components of LCD module, and/or shorten the module’s life. H Sync / Composite Sync V Sync Green / Sync on Green Blue Input Video Mode HS/CS G/SYNC B Separate Sync...
- Seite 13 E - 8 Controls 9. Turn on the monitor and the computer. NOTE: If the settings and connections were made properly, the LED on the front of the LCD will show green. If the LED displays an amber color, the monitor is not receiving the appropriate input.
- Seite 14 Controls E - 9 Rear Controls SYNC mode select switch Reserve Mode Select High Resolution Select Switch: Switches are set based on supported input values as described in Appendix 2. SYNC Mode Select Switch: Allows selection between standard separate and composite SYNC modes (up/ON) and Sync on Green (down/OFF) priority mode.
-
Seite 15: Specifications
E - 10 Specifications Specifications Display: 13-inch (32.9 cm viewable image size); active matrix; thin film transistor (TFT); liquid crystal display (LCD); 0.201 mm dot pitch; RGB vertical stripe color filter arrangement; 200 cd/m² white luminance, typical; 150:1 contrast ratio, typical Compatibility: 720 x 400: VGA text 640 x 480: VGA, 60 Hz or VESA 72 Hz vertical... - Seite 16 Specifications E - 11 Input Signal: Video: Analog Red, Green, Blue (Video 0.7 Vp-p) Input Impedance:75 ohms Separate Sync: TTL level Horizontal Sync: positive/negative Vertical Sync: positive/negative Composite Sync: TTL level, positive/negative Sync on Green 0.3 Vp-p negative video: Display Colors: Unlimited colors (depends on graphics interface and/or application) User Controls...
-
Seite 17: Troubleshooting/Support
E - 12 Troubleshooting/Support Troubleshooting/Support Problem Check These Items No picture - The signal cable should be completely connected to the video card/computer. - The video card should be completely seated in its slot. - Power Switch and computer power switch should be in the ON position. - Seite 18 Troubleshooting/Support E - 13 Display image is not - Check Mode select switches to make certain that sized properly they are in the correct position according to the Installation section of this manual. - Check to make sure that a supported mode has been selected on the graphics card or system being used.
- Seite 19 Deutsch...
- Seite 20 Farbmonitor ist nach den NEC ErgoDesign Richtlinien entwickelt. Analog ist besser Durch die Nutzung von NEC eigenen Patenten in der Fertigung der vollanalogen LCD-Anzeige ist es möglich, jeden Bildpunkt mit über 16,7 Millionen unterschiedlichen Farbnuancen darzustellen. Ähnlich einem analogen Monitor mit Bildröhre können so auch kontinuierliche Grautöne und Verläufe ohne störende Rasterungen dargestellt werden.
-
Seite 21: Minimierte Stellfläche
Silicon Graphics ebensowenig im Wege, wie einem Einsatz an X-Terminals. FullScan FullScan ist die von NEC entwickelte Eigenschaft eines Monitors, bei allen Bildschirmauflösungen immer die maximale Bildschirmfläche zu nutzen. So wird z.B. bei einer VGA Auflösung von 640 x 480 Bildpunkten nicht nur der mittlere Bereich der LCD-Anzeige genutzt, sondern der gesamte sichtbare Bereich der Anzeige. - Seite 22 Ergo Design Der LCD Monitor ist strikt nach den Richtlinien des ErgoDesigns entwickelt worden. ErgoDesign beschreibt eine Philosophie mit dem Ziel, dem Benutzer von NEC MultiSync Monitoren ein Maximum an Komfort und Produktivität zu bieten. Hierzu gehört neben der ergonomischen Anordnung Bedienelemente Einstellmöglichkeiten des Betrachtungswinkels auch der Schutz der...
- Seite 23 Verpackung Ihres Monitors und entnehmen Sie alle zum Monitor gehörenden Teile. Sollten Teile fehlen oder beschädigt sein, so wenden Sie sich bitte umgehend an Ihren NEC-Fachhändler. Karton und Verpackungsmaterial sollten Sie für einen späteren Transport Ihres Monitors aufbewahren.
- Seite 24 Aufstellen D - 5 Aufstellen Um eine optimale Abbildungsqualität Ihres Monitors zu gewährleisten, sollten Sie folgende Punkte bei der Aufstellung des Monitors beachten: • Plazieren Sie den Monitor nicht in direktem Sonnenlicht. • Achten Sie darauf, daß die Lüftungsschlitze des Monitors nicht verdeckt sind, um eine optimale Wärmeabfuhr zu gewährleisten.
- Seite 25 D - 6 Installation • Vermeiden Sie die Darstellung sich nicht verändernder Ab- bildungsmuster über einen langen Zeitraum um Beeinträchti- gungen der Displayqualität zu verhindern. • Vermeiden Sie Druckeinwirkungen auf die LCD-Oberfläche. Installation Anschluß des Monitors an die Grafikkarte Der MultiSync LCD Farbmonitor funktioniert an einer Reihe von Computerplattformen einschließlich PC´s und Workstations.
- Seite 26 6. Stellen Sie sicher, daß ein entsprechendes BNC Kabel benutzt wird. Verlangt der Anschluß Ihres Grafiksystems einen anderen Stecker als den mitgelieferten 15 pin mini D-sub Stecker (VGA kompatibel), so wenden Sie sich bitte an ihren NEC Fachhändler. 7. Schließen Sie die Adern des BNC Kabels wie folgt an: Hinweis: Falsche Verkabelung kann zu Defekten beim LCD Modul, schlechter Bildqualität oder anderen Fehlfunktionen...
-
Seite 27: Rechte Seite
D - 8 Bedienelemente 8. Schließen Sie ein Ende des Netzkabels am LCD Monitor und das andere an einer ordnungsgemäß geerdeten Wandsteckdose in der Nähe des Systems an. 9. Schalten Sie Monitor und Computer ein. Hinweis: Wurde der LCD Monitor ordnungsgemäß installiert, so leuchtet die LED am Monitor grün. - Seite 28 Bedienelemente D - 9 Rückseite Bildlage links Bildlage oben Bildstabilität + Bildlage unten Rücksetzen Bildlage rechts Bildstabilität - Sync Modus Reserviert Auswahl für 1280 x 1024 Signaleingänge Mode Select Auswahl für 1280 x 1024: Diese DIP-Schalter sind analog der verwendeten Grafikkarte und des Signalverhaltens nach der Tabelle des Anhangs einzustellen.
-
Seite 29: Technische Daten
D - 10 Technische Daten Technische Daten Anzeige 33 cm (13 Zoll) Aktive Matrix Dünnfilm Transistor (TFT) LCD-Anzeige, 0,201 mm Dot pitch, 200 cd/m² Leuchtstärke, Kontrast 150:1 Unterstützte 720 x 400: VGA Text Formate 640 x 480: VGA, 60 Hz oder VESA 72 Hz 1280 x 1024: unter 72 Hz Synchronisation Horizontal... - Seite 30 Technische Daten D - 11 Signalkabel 15 pin mini D-Sub auf 5 BNC-Stecker Nennspannung 100-240 V, 50/60 Hz Leistungsaufnahme Etwa 40 Watt im Betrieb, weniger als 8 Watt im Stromsparmodus Abmessungen 344 (B) x 340 (H) x 171 (T) mm Gewicht Netto 4,0 kg...
-
Seite 31: Hilfe Bei Problemen
D - 12 Hilfe bei Problemen Hilfe bei Problemen Überprüfen Sie die folgenden Kabelverbindungen und Einstellungen, bevor Sie Ihrem NEC-Fachhändler Ihr Problem schildern. Prüfen Sie bitte zuerst die Übereinstimmung von Signalverhalten und Anschlußbelegung anhand der Tabellen im Anhang. Problemstellung Notwendige Überprüfungen... - Seite 32 Hilfe bei Problemen D - 13 Das Bild ist nicht mittig - Stellen Sie mit den Bildlage-Tasten die gewünschte vertikale- und horizontale Lage der Abbildung ein. Das Bild wird nicht in - Überprüfen Sie die richtige Einstellung der richtiger Größe Mode Select Schalter.
- Seite 33 Appendix...
-
Seite 34: Pin Assignments
Appendix 1 A - 1 Appendix 1 PIN ASSIGNMENTS Separate SYNC Composite SYNC Sync on Green H/CS Horizontal Composite SYNC No Connection Vertical No Connection No Connection Green Green Green with SYNC Blue Blue Blue... - Seite 35 64.169 105.750 VESA Proposed 60.394 64.320 106.900 NEC MultiSync 60.322 64.243 106.900 NEC MultiSync 59.929 64.603 107.500 NEC EWS4800 Low Ref 71.204 75.120 125.000 NEC EWS4800 High Ref 70.668 75.120 125.000 Custom 1 60.000 63.900 107.352 Silicon Graphics INDIGO 60.020 63.981...
- Seite 36 Chips & Tech 59.916 64.410 111.300 Custom 3 59.821 63.291 112.405 S3 - 864 60.748 65.000 115.440 Diamond ViperPCI 58.521 62.500 100.000 NEC Desktop System 70.023 74.645 126.000 60.013 63.974 108.500 VESA Proposed 59.905 63.679 108.000 Custom 4 59.938 63.953 110.000 60.014 64.095...
- Seite 37 LA-1332JSW Printed in Japan & for Human Potential 78131501...
