Inhaltszusammenfassung für NEC MultiSync LCD3210

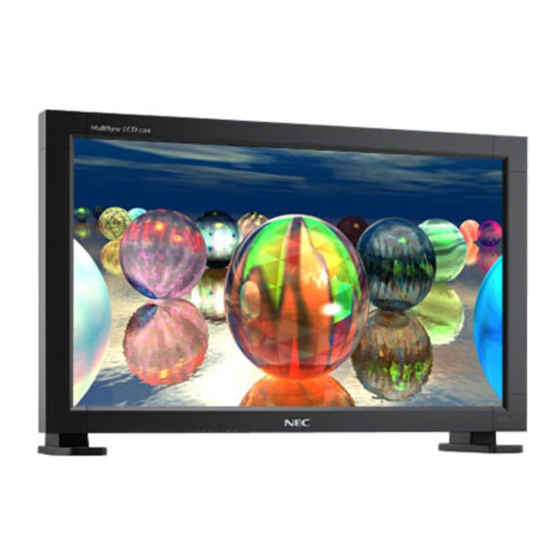

- Seite 1 MultiSync LCD3210 32" LCD-Farbmonitor Bedienerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Konformitätserklärung ..........................Deutsch-1 Wichtige Informationen ..........................Deutsch-2 WARNUNG, VORSICHT ..........................Deutsch-2 Erklärung ..............................Deutsch-2 Sicherheitsvorkehrungen, Pflege und Einsatzempfehlungen ............... Deutsch-3 Inhalt der Verpackung ..........................Deutsch-4 Die Teile und ihre Funktionen ........................Deutsch-5 Bedienfeld ............................Deutsch-5 Anschlüsse ............................Deutsch-6 Fernbedienung ........................... Deutsch-7 Reichweite der Fernbedienung ...................... -
Seite 3: Konformitätserklärung
C-UL: Trägt die Kennzeichnung C-UL und erfüllt die kanadischen Sicherheitsrichtlinien nach CAN/CSA C22.2 Nr. 60950-1. FCC-Hinweis 1. Verwenden Sie die angebrachten bzw. angegebenen Kabel mit dem Farbmonitor MultiSync LCD3210 (L325RM), um Störungen des Rundfunk- bzw. Fernsehempfangs zu vermeiden. (1) Verwenden Sie das mitgelieferte oder ein gleichwertiges Netzkabel, damit die FCC-Konformität gewährleistet ist. -
Seite 4: Wichtige Informationen
Hausmüll entsorgt werden. Dazu gehören auch Monitore und elektrisches Zubehör wie Signal- oder Netzkabel. Wenn Sie Ihr NEC Anzeigegerät entsorgen müssen, befolgen Sie bitte die Richtlinien der örtlichen Behörden, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben, oder verfahren Sie gemäß... -
Seite 5: Sicherheitsvorkehrungen, Pflege Und Einsatzempfehlungen
Muster auf dem Bildschirm, um Verbindung, wenn der Monitor ohne Netzkabel geliefert wurde. Bildschatten zu vermeiden. • Wird der MultiSync LCD3210-Monitor in Australien an einer • Lassen Sie Ihre Augen regelmäßig untersuchen. Netzversorgung mit 220-240 VAC betrieben, muss das mit dem Monitor gelieferte Netzkabel verwendet werden. -
Seite 6: Inhalt Der Verpackung
Inhalt der Verpackung Der Karton* mit Ihrem neuen LCD-Monitor MultiSync LCD3210 sollte folgende Komponenten enthalten: • LCD-Monitor • Band (2 Stück) • Netzkabel (3 m) • Ferritkern (2 Stück) • Signalkabel (4 m) • Lautsprecherstecker (1 Satz) (Erforderlich für optionale Lautsprecher) •... -
Seite 7: Die Teile Und Ihre Funktionen
Die Teile und ihre Funktionen Bedienfeld Taste position Netzschalter ( ) Taste AB ( ) Schaltet den Monitor ein bzw. aus. Vgl. Seite 18. Aktiviert das OSM-Menü, wenn es deaktiviert ist. Dient als Taste , mit der Sie bei Verwendung des OSM- Menüs die Markierung nach unten zur gewünschten Taste MUTE Einstellung verschieben können. -
Seite 8: Anschlüsse
Anschlüsse Wechselstromeingang (AC IN) AUDIO IN 1, 2, 3 Hier wird das mitgelieferte Netzkabel angeschlossen. Eingang für Audiosignale von externen Geräten wie etwa Computern, Videorekordern oder DVD-Playern. RGB 1 IN (DVI-D) AUDIO OUT Eingang für digitale RGB-Signale von einem Computer. Ausgang für das Audiosignal aus den AUDIO IN-Buchsen 1, * Dieser Anschluss unterstützt keine analogen 2 und 3. -
Seite 9: Fernbedienung
Fernbedienung Taste MUTE Schaltet die Stummschaltung ein bzw. aus. Taste VOLUME UP Erhöht die Lautstärke. Taste VOLUME DOWN Reduziert die Lautstärke. Taste PIP (Bild im Bild) Taste ON/OFF: BIB EIN/AUS. Vgl. Seite 23. Taste INPUT: Dient zur Auswahl des „Bild-im-Bild“- Eingangssignals. -
Seite 10: Reichweite Der Fernbedienung
Reichweite der Fernbedienung Richten Sie die Vorderseite der Fernbedienung bei der Umgang mit der Fernbedienung Tastenbenutzung auf den Fernbedienungssensor des LCD- Monitors. Schützen Sie die Fernbedienung vor starken Stößen. Sie können die Fernbedienung in einem Abstand von etwa Schützen Sie die Fernbedienung vor Wasser oder 7 m von der Vorderseite des Fernbedienungssensors am anderen Flüssigkeiten. -
Seite 11: Einrichten Des Lcd-Monitors
Einrichten des LCD-Monitors 1. Wählen Sie den Installationsstandort. 3. Schließen Sie externe Geräte an. (Siehe Seiten 12-17.) VORSICHT: INSTALLIEREN SIE DEN LCD-MONITOR KEINESFALLS ALLEINE. • Schalten Sie den Monitor zum Schutz der angeschlossenen Geräte am Hauptnetzschalter aus, bevor Sie Geräte anschließen. Die Installation des LCD-Monitors muss von einem •... - Seite 12 VORSICHT: Achten Sie bei der Montage des Monitorfußes darauf, dass Sie Ihre Finger nicht einklemmen. 13. Bei Verwendung externer Lautsprecher Wir empfehlen die für den MultiSync LCD3210 entwickelten Lautsprecher (optional). Die externen Lautsprecheranschlüsse des MultiSync LCD3210 lassen sich ggf. mit Lautsprechersteckern von Großrechnern verbinden.
-
Seite 13: Montage Und Anbringung Von Zubehör Am Lcd-Monitor
VESA-kompatible Montagemethode handeln und es müssen M6-Schrauben mit mindestens 10 mm Länge für die Montage verwendet werden. (Empfohlenes Drehmoment: 470 - 550 Ncm). NEC empfiehlt die Verwendung eines Montageadapters, der dem TÜV-GS und/oder dem UL1678- Standard für Nordamerika entspricht. -
Seite 14: Anschließen Von Geräten
Anschließen von Geräten Bevor Sie Geräte anschließen: Schalten Sie zunächst alle angeschlossenen Geräte aus, und stellen Sie die Verbindungen her. Ausführliche Hinweise entnehmen Sie den Handbüchern zu den einzelnen Geräteeinheiten. Anschlussübersicht Computer LCD-Monitor DVD-Player Computer Videorekorder LCD-Monitor (zweiter Monitor) Gerät mit digitaler Schnittstelle Anbringen des Ferritkerns Position des Ferritkerns... -
Seite 15: Anschluss Eines Computers
Anschluss eines Computers Wenn Sie Ihren Computer an den LCD-Monitor anschließen, können Sie die Bildschirmanzeige des Computers auf dem Monitor anzeigen. Bei einigen Videokarten wird das Bild möglicherweise nicht richtig angezeigt. Zeilenfrequenz Anmerkungen Auflösung Horizontal Vertikal 640 x 480 31,5 Hz 60 Hz 800 x 600 37,9 Hz... -
Seite 16: Anschluss An Einen Macintosh-Computer
Anschluss an einen Macintosh-Computer Wenn Sie Ihren Macintosh-Computer an den LCD-Monitor anschließen, können Sie die Bildschirmanzeige des Computers auf dem Monitor anzeigen. Manche Grafikkarten oder -treiber zeigen Bilder möglicherweise nicht korrekt an. Anschluss des LCD-Monitors an einen Macintosh-Computer • Um den RGB 2 IN-Anschluss (Mini-D-SUB, 15-polig) am LCD-Monitor für den Anschluss zu nutzen, verwenden Sie das mitgelieferte PC-RGB-Signalkabel (Mini-D-SUB, 15-polig auf Mini-D-SUB, 15-polig). -
Seite 17: Anschluss An Geräte Mit Digitaler Schnittstelle
Anschluss an Geräte mit digitaler Schnittstelle Sie können Geräte anschließen, die mit einer dem DVI-(Digital Visual Interface-) Standard entsprechenden digitalen Schnittstelle ausgestattet sind. Anschluss des LCD-Monitors an einen Computer mit digitalem Ausgang • An den RGB 1 IN-Anschluss kann auch ein DVI-D-Kabel angeschlossen werden. •... -
Seite 18: Anschluss Eines Dvd-Players Mit Component-Ausgang
Anschluss eines DVD-Players mit Component-Ausgang Wenn Sie einen DVD-Player an den LCD-Monitor anschließen, können Sie DVD-Filme anzeigen. Weitere Informationen finden Sie im Benutzerhandbuch zu Ihrem DVD-Player. Anschluss des LCD-Monitors an einen DVD-Player • Um den DVD/HD IN-Anschluss (BNC) am LCD-Monitor zu nutzen, verwenden Sie ein getrennt erhältliches BNC- Anschlusskabel. -
Seite 19: Anschluss Eines Stereoverstärkers
Anschluss eines Stereoverstärkers Sie können einen Stereoverstärker an den LCD-Monitor anschließen. Weitere Informationen finden Sie im Benutzerhandbuch zu Ihrem Verstärker. Anschluss des LCD-Monitors an einen Stereoverstärker • Schalten Sie den LCD-Monitor und den Verstärker erst ein, nachdem Sie das Gerät korrekt angeschlossen haben. •... -
Seite 20: Grundlegende Bedienung
Grundlegende Bedienung Stromversorgung EIN und AUS Wenn der LCD-Monitor eingeschaltet ist, leuchtet die Betriebsanzeige grün. In ausgeschaltetem Zustand leuchtet sie rot. Sie haben die folgenden drei Möglichkeiten, den Monitor ein- und auszuschalten: 1. Sie drücken den Netzschalter. Hinweis: Bevor Sie den Netzschalter drücken, müssen Sie den LCD-Monitor am Hauptnetzschalter einschalten. -
Seite 21: Betriebsanzeige
Betriebsanzeige FULL (VOLLBILD): Anzeige auf dem gesamten Bildschirm. WIDE (BREITBILD): Ausdehnung des 16:9 Letterbox-Signals auf Bildschirmgröße. Status ZOOM (DYNAMIC (DYNAMISCH)): Bilder des Formats 4:3 Stromversorgung EIN Grün werden in nicht linearer Weise auf Bildschirmgröße gestreckt. (Die Stromversorgung AUS Bildränder werden bei der Vergrößerung teilweise beschnitten.) Standby-Modus bei Rot an aktiviertem ZEITPLAN... -
Seite 22: Osm-Steuerungen (On-Screen-Manager)
OSM-Steuerungen (On-Screen-Manager) Drücken Sie auf die Taste Taste SET drücken, um Taste AUF oder AB bzw. PLUS oder Drücken Sie auf die Taste MENU, um das Hauptmenü die getroffene Auswahl MINUS drücken, um die gewünschte MENU oder EXIT, um zu öffnen. Taste AUF oder AB festzulegen. -
Seite 23: Screen (Bildschirm)
Ermöglicht die Einstellung der Tönung des Bildschirms. PICTURE BRIGHTNESS TINT Drücken Sie die Taste +, wenn Hautfarbe eine grünliche CONTRAST TINT SHARPNESS TINT Tönung erhalten soll. COLOR (TÖNUNG) BLACK LEVEL NOISE REDUCTION Drücken Sie die Taste -, wenn Hautfarbe eine violette + -:ADJ EXIT :RETURN... -
Seite 24: Audio
Durch Erhöhen oder Verringern des Werts wird das Bild SCREEN länger bzw. kürzer. H POSITION V RESOLUTION V RESOLUTION V POSITION CLOCK Drücken Sie die Taste +, um die Höhe des angezeigten (VERTIKALE CLOCK PHASE H RESOLUTION V RESOLUTION Bildes zu vergrößern. AUFLÖSUNG) ZOOM MODE + -:ADJ... -
Seite 25: Picture In Picture (Bild Im Bild)
Hauptmenü MAIN MENU PICTURE SCREEN AUDIO PICTURE IN PICTURE (BILD IM BILD) CONFIGURATION 1 CONFIGURATION 2 ADVANCED OPTION :SEL :NEXT EXIT :RETURN MENU :EXIT MENU Untermenü Hiermit wählen Sie die Größe des im „Bild-im-Bild“- PIP SIZE PIP SIZE Modus (BIB) eingefügten Bildes. PIP AUDIO PIP SIZE LARGE... -
Seite 26: Configuration 2 (Konfiguration 2)
Wählen Sie die Funktion BILDSCHIRMSCHONER, um Bildschatten zu vermeiden. GAMMA Bei Aktivierung dieser Funktion wird der Gammawert der Anzeige geändert und fest eingestellt. VENTILATOR: Bei Aktivierung dieser Funktion ist der eingebaute Ventilator immer eingeschaltet. HELLIGKEIT: Bei Aktivierung dieser Funktion wird die Helligkeit verringert. - Seite 27 Das OSM-Steuerungsmenü wird ausgeblendet, wenn es nicht mehr verwendet wird. CONFIGURATION 2 OSM TURN OFF LONG CABLE MANUAL OSM TURN OFF Im Untermenü „OSM Anzeigedauer“ können Sie OSM TURN OFF INFORMATION OSM (OSM OFF TIMER festlegen, nach welchem Zeitraum das OSM- 10 SEC.
-
Seite 28: Advanced Option (Erweiterte Einstellungen)
Hauptmenü MAIN MENU PICTURE SCREEN AUDIO ADVANCED OPTION (ERWEITERTE EINSTELLUNGEN) CONFIGURATION 1 CONFIGURATION 2 ADVANCED OPTION :SEL :NEXT :RETURN :EXIT MENU EXIT MENU Untermenü Dient zum Auswählen der S-Video-Eingangsfunktion. PRIORITÄT: ADVANCED OPTION S-VIDEO MODE S-VIDEO MODE Ist das Kabel an den S-Video-Eingang angeschlossen, BLACK LEVEL EXPANSION S-VIDEO MODE GAMMA SELECTION... - Seite 29 Tile-Matrix demonstriert mehrere Bildschirme. Diese Funktion ermöglicht es, einen einzigen großen Bildschirm aus bis zu 16 Monitoren zusammenzusetzen. Es können jeweils bis zu vier Monitore in horizontaler und vertikaler Richtung vorhanden sein. Dazu muss der PC-Ausgang über einen Splitter mit jedem Monitor verbunden werden.
-
Seite 30: Verbesserung Der Bildschirmlebensdauer
Stunde ausgeschaltet werden, damit der Bildschatten verschwindet. NEC DISPLAY SOLUTIONS empfiehlt die Darstellung von bewegten Bildern und die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden. -
Seite 31: Steuern Des Lcd-Monitors Mittels Rs-232C-Steuerung
Falls Ihr (IBM- oder IBM-kompatibler) Computer nur über einen 25-poligen seriellen Anschluss verfügt, benötigen Sie einen entsprechenden Adapter. Weitere Informationen erhalten Sie bei Ihrem Händler. * Der RS-232C OUT-Anschluss ist nur für MultiSync LCD3210-Monitore geeignet. Schließen Sie keine anderen Geräte daran an. 1) Schnittstelle... - Seite 32 3) Steuerungsablauf (1) Der Befehl von einem Computer an den LCD-Monitor wird innerhalb von 400 ms gesendet. (2) Der LCD-Monitor sendet 400 ms* nach Empfang und Ausführung eines Codes einen Rückkehrbefehl. Wenn der Befehl nicht korrekt empfangen wurde, sendet der LCD-Monitor keinen Rückkehrbefehl. (3) Der PC prüft den Befehl und kontrolliert damit, ob der gesendete Befehl ausgeführt wurde.
-
Seite 33: Merkmale Und Funktionen
VESA-Standard-Montageadapter: Der LCD-Monitor kann an jedem Tragarm oder -bügel montiert werden, der dem VESA-Standard entspricht. So können kompatible Montagevorrichtungen von Drittanbietern problemlos verwendet werden. NEC empfiehlt die Verwendung eines Montageadapters, der dem TÜV-GS und/oder dem UL1678-Standard für Nordamerika entspricht. -
Seite 34: Fehlerbehebung
„Geister“-Bild sichtbar, sollte der Monitor mindestens eine Stunde ausgeschaltet werden, damit der Bildschatten verschwindet. HINWEIS: NEC DISPLAY SOLUTIONS empfiehlt die Darstellung von bewegten Bildern und die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden. -
Seite 35: Technische Daten
Technische Daten Produktspezifikationen Analoger Eingang Digitaler Eingang LCD-Modul 32" / 80,0 cm Diagonale Pixelabstand: 0,511 mm Auflösung: 1366 x 768 Punkte Farbe: Über 16 Millionen Farben (je nach verwendeter Videokarte) Helligkeit: 500 cd/m (Typ.) Kontrastverhältnis: 600:1 Betrachtungswinkel: Oben 88°/ Unten 88°/ Links 88°/ Rechts 88° (typ.) @ CR>10 Designbedingte Betrachtungsentfernung: 875 mm Frequenz (PC-Eingang) Horizontal: 15,625/15,734 kHz, 31,5 kHz - 91,1 kHz... -
Seite 36: Pinbelegung
Pinbelegung 1) Analoger RGB-Eingang (Mini-D-SUB, 15-polig): R G B 2 Pin-Nr. Bezeichnung Videosignal Rot Videosignal Grün Videosignal Blau Mini-D-SUB, 15-polig DDC-GND Rot-GND Grün-GND Blau-GND +5V (DDC) SYNC-GND DDC-SDA H-SYNC V-SYNC DDC-SCL 2) S-VIDEO-Eingang: V I D E O Pin-Nr. Bezeichnung Y (Luminiszenz) C (Sättigung) 3) Digitaler RGB-Eingang (DVI-D): R G B 1...
