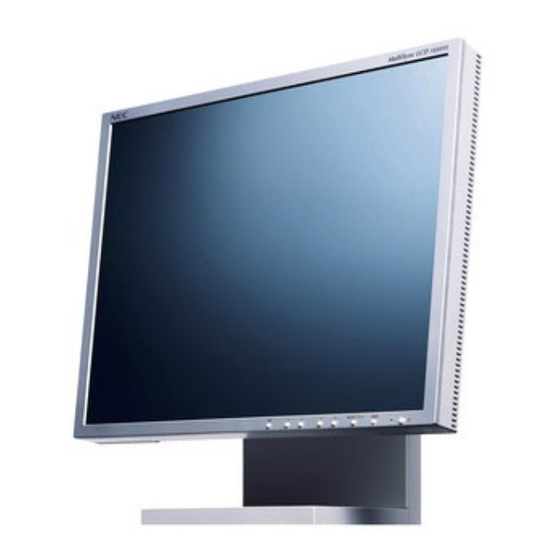

- Seite 1 MultiSync LCD1980FXi Bedienerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Warnung, Vorsicht ........................Deutsch-1 Erklärung ........................... Deutsch-1 Konformitätserklärung - Canadian Department of Communications .......... Deutsch-2 Konformitätserklärung ........................ Deutsch-2 Inhalt der Verpackung ........................ Deutsch-3 Kurzanleitung ..........................Deutsch-4 Bedienelemente ......................... Deutsch-7 Einsatzempfehlungen ....................... Deutsch-11 Technische Daten ........................Deutsch-13 Merkmale und Funktionen ....................... Deutsch-14 Fehlerbehebung ........................ -
Seite 3: Erklärung
Monitor ohne Netzkabel geliefert wurde. Wird der MultiSync LCD1980FXi in Australien an einem Wechselstromnetz mit 220-240 V betrieben, muss das mit dem Monitor gelieferte Netzkabel verwendet werden. Setzen Sie sich mit Ihrem Händler in Verbindung, wenn der Monitor ohne Netzkabel geliefert wurde. -
Seite 4: Konformitätserklärung - Canadian Department Of Communications
C-UL: Trägt die Kennzeichnung C-UL und erfüllt die kanadischen Sicherheitsrichtlinien nach CSA/CSA C22.2 No. 60950-1. FCC-Hinweis Verwenden Sie die angebrachten bzw. angegebenen Kabel mit dem Farbmonitor MultiSync LCD1980FXi (L193FH), um Störungen des Rundfunk- bzw. Fernsehempfangs zu vermeiden. Das Netzkabel muss in den USA zugelassen sein, den dortigen Sicherheitsstandards entsprechen und folgende Bedingungen erfüllen. -
Seite 5: Inhalt Der Verpackung
Inhalt der Verpackung Der Karton* mit Ihrem neuen NEC MultiSync LCD-Monitor sollte folgende Komponenten enthalten: • Monitor MultiSync LCD1980FXi mit neig-, schwenk- und höhenverstellbarem Pivotfuß • Netzkabel (Kontinentaleuropa und Großbritannien) • Signalkabel (Mini-D-SUB-Stecker mit 15 Stiften auf DVI-A) • Signalkabel (Kabel von DVI-D auf DVI-D) •... -
Seite 6: Kurzanleitung
Kurzanleitung Gehen Sie folgendermaßen vor, um den MultiSync LCD-Monitor an Ihr System anzuschließen: 1. Schalten Sie Ihren Computer aus. 2. PC oder Mac mit digitalem DVI-Ausgang: Verbinden Sie das DVI-Kabel mit dem Anschluss der Grafikkarte in Ihrem System (Abbildung A.1). Ziehen Sie die Schrauben fest. PC mit analogem Ausgang: Verbinden Sie den Mini-D-SUB-Stecker (15 Stifte) des DVI-A-Signalkabels mit dem Anschluss der Grafikkarte in Ihrem System (Abbildung A.2). -
Seite 7: Heben Und Senken Des Bildschirms
INPUT1 INPUT1 INPUT2 INPUT2 Abbildung C.2 Abbildung C.1 Anschluss für NEC-Mitsubishi Zusatzprodukte. Vacation- Verwenden Sie diesen Anschluss nur, wenn dies Schalter Netzschalter explizit angegeben wird. Abbildung D.1 Heben und Senken des Bildschirms Der Monitor kann im Hoch- und im Querformat gehoben oder gesenkt werden. Fassen Sie den Monitor zu diesem Zweck auf beiden Seiten an, und heben oder senken Sie ihn auf die gewünschte Höhe (Abbildung RL.1). -
Seite 8: Entfernen Des Monitorfußes Für Die Montage
Neigen Drehen Fassen Sie den Monitor an der oberen und unteren Seite, Fassen Sie den Monitor an beiden Seiten, und drehen Sie und neigen Sie ihn nach Bedarf (Abbildung TS.1). ihn nach Bedarf (Abbildung TS.2). Abbildung TS.1 Abbildung TS.2 HINWEIS: Neigen Sie den Monitor vorsichtig. HINWEIS: Wenn die Schwenkfunktion nicht verfügbar ist, drehen Sie den Bildschirm um 90°... -
Seite 9: Bedienelemente
Bedienelemente Die OSM Bedienelemente (On-Screen-Manager) auf der Vorderseite des Monitors haben folgende Funktionen: Sie können auf das OSM Menü zugreifen, indem Sie eine der Steuerungstasten (EXIT, , –, +) drücken. Zum Wechseln des Signaleingangs drücken Sie die Taste SELECT. HINWEIS: Zum Wechseln des Signaleingangs muss das OSM Menü geschlossen werden. Menu Schließt das OSM Menü. -
Seite 10: Farbsteuerungssystem
BILDBREITE (OSM DARSTELLUNG: Querformat) oder BILDHÖHE (OSM DARTSTELLUNG: Hochformat) (nur analoger Eingang) Durch Erhöhen oder Verringern des Werts wird die Bildbreite (oder Bildhöhe) eingestellt. Wird mit der Funktion „Automatische Einstellung“ kein zufrieden stellendes Ergebnis erzielt, ist eine manuelle Optimierung mit der Funktion „Bildbreite“ (oder „Bildhöhe“) möglich. Dazu kann ein Moiré- Testmuster verwendet werden. - Seite 11 SIGNALPRIORITÄT: Hier wird die Methode der Videosignalerkennung bei mehreren angeschlossenen Computern festgelegt. ERSTES SIGNAL: Für den Videoeingang wird der Modus „ERSTES SIGNAL“ aktiviert. Ist das ausgewählte Videoeingangssignal nicht verfügbar, sucht der Monitor am anderen Videoeingang nach einem Signal. Ist am anderen Anschluss ein Videosignal verfügbar, aktiviert der Monitor diesen automatisch als neuen Eingang.
- Seite 12 OSM DARSTELLUNG: Mit dieser Funktion schalten Sie die Darstellung des OSM Menüs zwischen Hoch- und Querformat um. AUFLÖSUNGSANZEIGE: Die optimale Auflösung beträgt 1280 x 1024 Pixel. Wenn Sie EIN wählen, wird in einer Bildschirmmeldung nach 30 Sekunden darauf hingewiesen, dass nicht die Auflösung 1280 x 1024 Pixel verwendet wird.
-
Seite 13: Einsatzempfehlungen
Standbild angezeigt und bleibt ein „Geister“-Bild sichtbar, sollte der Monitor mindestens eine Stunde ausgeschaltet werden, damit der Bildschatten verschwindet. HINWEIS: NEC-Mitsubishi Electronic Displays empfiehlt die Darstellung von bewegten Bildern und die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden. - Seite 14 DURCH RICHTIGE AUFSTELLUNG UND EINSTELLUNG DES MONITORS KÖNNEN ERMÜDUNGSERSCHEINUNGEN VON AUGEN, SCHULTERN UND NACKEN VERMIEDEN WERDEN. BEACHTEN SIE BEI DER AUFSTELLUNG DES MONITORS FOLGENDES: • Optimale Leistung wird erst nach ca. 20 Minuten Aufwärmzeit erzielt. • Stellen Sie den Monitor so auf, dass sich die Oberkante des Bildschirms auf Augenhöhe oder knapp darunter befindet.
-
Seite 15: Technische Daten
Dies ist für alle derzeitigen Flachbildschirmtechnologien normal, wenn von der Pixelzahl abweichende Auflösungen als Vollbild angezeigt werden. Bei Flachbildschirmen entspricht ein Bildschirmpunkt einem Pixel. Um also eine Vollbilddarstellung zu erzielen, muss die Auflösung interpoliert werden. *2 NEC-Mitsubishi Electronics Display empfiehlt bestimmte Auflösungen für optimale Leistung. HINWEIS: Die technischen Daten können ohne vorherige Ankündigung geändert werden. -
Seite 16: Merkmale Und Funktionen
VESA-Standard-Montageadapter: Der MultiSync Monitor kann an jedem Tragarm oder -bügel montiert werden, der dem VESA-Standard entspricht. So können kompatible Montagevorrichtungen von Drittanbietern problemlos verwendet werden. NaViSet: Eine bahnbrechende Software-Familie, entwickelt von NEC-Mitsubishi Eletronics Display Europe GmbH. Sie bietet intuitiven Zugriff auf alle Monitor-Einstellungen sowie Ferndiagnose über die Windows-Schnittstelle und basiert auf dem VESA-Standard DDC/CI. -
Seite 17: Fehlerbehebung
Stunde lang ein Standbild angezeigt und bleibt ein „Geister“-Bild sichtbar, sollte der Monitor mindestens eine Stunde ausgeschaltet werden, damit der Bildschatten verschwindet. HINWEIS: NEC-Mitsubishi Electronic Displays empfiehlt die Darstellung von bewegten Bildern und die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden. -
Seite 18: Anhang
Anhang Wenn Sie detaillierte Informationen über die Bedienelemente wünschen, verwenden Sie das erweiterte Menü. <Verwendung des erweiterten Menüs> • Schalten Sie den Monitor aus. • Schalten Sie den Monitor ein, indem Sie die Tasten POWER und SELECT mindestens eine Sekunde lang gleichzeitig drücken. •... - Seite 19 Menüpunkt3 Signal Bestimmt automatisch den Einstellungwert, wenn „Automatische Einstellung“ (nur analoger Eingang) aktiviert ist. Zur Auswahl stehen OFF, SIMPLE und FULL. Drücken Sie + oder -, um die Einstellung auszuwählen. SIGNAL Eingangssignal Einstellungsmöglichkeiten Einstellung Re-Eingang Bildbreite, Optimierung, H/V-Position Kontrast SIMPLE FULL O: Eine automatische Einstellung wird für die Optionen mit * durchgeführt.
- Seite 20 Menüpunkt5 Gamma Selection Ermöglicht Ihnen, die Helligkeit der Graustufen manuell einzustellen. Es gibt fünf (Gamma-Auswahl) Optionen: NO CORRECTION, 2.2, OPTION, PROGRAMMABLE und CUSTOM. NO CORRECTION: Keine Korrektur möglich. 2.2: Der Wert 2.2 ist fest eingestellt. OPTION: Es gibt zwei Auswahlmöglichkeiten über den Menüpunkt OPTION: 1: Diese Einstellung wird für die Signalquelle empfohlen.
- Seite 21 DVI Selection Diese Funktion dient der Auswahl des DVI-Eingangsmodus 1. Nachdem diese (Auswahl bei DVI) Einstellung geändert wurde, muss der Computer neu gestartet werden. Drücken Sie + oder -, um die Einstellung auszuwählen. AUTO: Bei Verwendung des DVI-D-auf-DVI-D-Kabels muss „Auswahl bei DVI“ auf „Digital“...
- Seite 22 Factory Preset Mit der OSM Steuerung „Werkseinstellung“ werden alle OSM Einstellungen (Helligkeit, (Werkseinstellung) Kontrast, Schwarzwert, Autom. Helligkeit, Autom. Einstellung, Bildsteuerungen, Gamma- Auswahl, Farbsteuerungssystem, Schärfe, Expansions modus, Abschalt-Timer, OSM Position, OSM Anzeigedauer, RapidMotion, Tile Comp, Synchronisation-sschwellenwert, Grafik modus, Tile Matrix) auf die Werkseinstellungen zurückgesetzt. Wenn Sie eine bestimmte Einstellung markieren und RESET drücken, wird nur diese Einstellung zurückgesetzt.
-
Seite 23: Tco'99 (Schwarz)
TCO’99 (Schwarz) (Dies ist eine Übersetzung des englischen TCO’99-Textes) Herzlichen Glückwunsch! Sie haben ein nach Umweltschutzanforderungen TCO’99 zugelassenes und gekennzeichnetes Flammschutzmittel Produkt erworben! Sie verfügen jetzt über ein Produkt, das für den professionellen Einsatz Flammschutzmittel befinden sich in Platinen, Kabeln, Drähten, entwickelt wurde. -
Seite 24: Tco'03 (Weiß)
TCO’03 (Weiß) (Dies ist eine Übersetzung des englischen TCO’03-Textes) Herzlichen Glückwunsch! Ihr neues Anzeigegerät trägt das Siegel „TCO’03 Displays“. Das bedeutet, dass dieses Gerät nach Qualitäts- und Umweltrichtlinien hergestellt wurde, die zu den strengsten der Welt gehören. Bei der Entwicklung dieses hochleistungsfähigen Geräts wurde nicht nur auf Benutzerfreundlichkeit, sondern auch auf möglichst geringe Umweltbelastung geachtet. -
Seite 25: Informationen Des Herstellers Zu Recycling Und Energieverbrauch
Informationen des Herstellers zu Recycling und Energieverbrauch NEC-Mitsubishi Electric Visual Systems Corp. ist dem Umweltschutz verpflichtet und betrachtet Recycling als eine der obersten Prioritäten des Unternehmens, um die Belastung der Umwelt zu verringern. Wir bemühen uns um die Entwicklung benutzerfreundlicher Produkte sowie um die Definition und Einhaltung der aktuellsten Standards unabhängiger Organisationen wie ISO...
