Wenn kein Eingang auf 1 steht, wird der Ausgang auf 0 gesetzt.
Parameter
Parameter
Eingangsparameter
En
Eingang 1 ...
Eingang 4
Ausgangsparameter
Ausgang
5.4.3

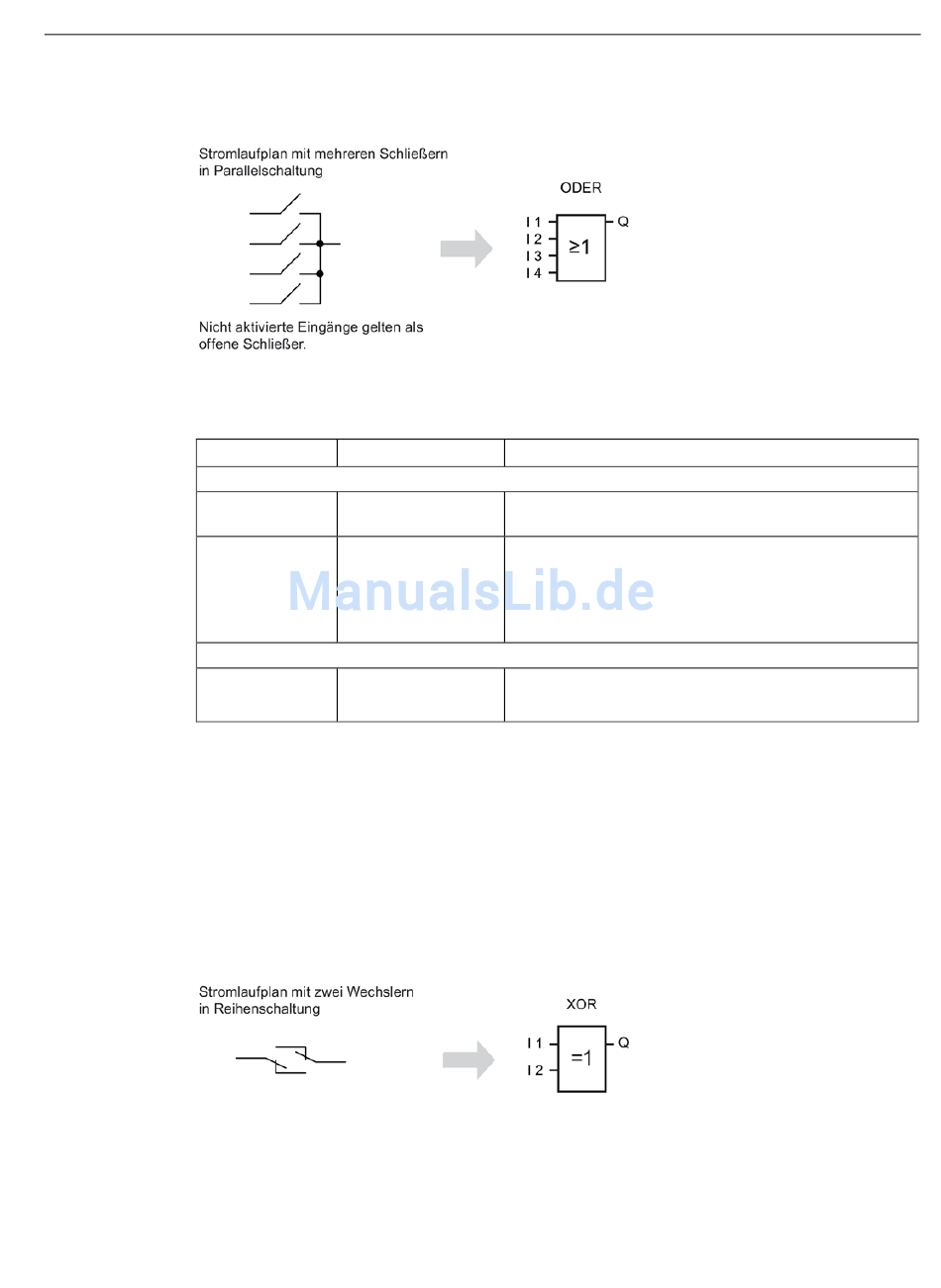

Exklusives ODER (XOR)

Funktion
Der Ausgang des Bausteins wird auf 1 gesetzt, wenn beide Eingänge unterschiedliche
Werte haben, das heißt, wenn genau einer der beiden Eingänge auf 1 steht.
Wenn beide Eingänge den gleichen Wert haben (0 oder 1), wird der Ausgang auf 0 gesetzt.
RTU3010C
Betriebsanleitung, 07/2018, C79000-G8900-C480-02
Wertebereich Beschreibung
Freigabeparameter, siehe Kapitel Häufig verwendete
Parameter (Seite 212).
Die Werte der Eingänge werden von der Bausteinfunkti-
Digitaler Eingang /
•
on verarbeitet.
Ausgang / Merker
Wahr / Falsch
•
STATUS_ERROR
•
Variable, in die der vom Baustein berechnete Wert aus-
Digitaler Ausgang
•
gegeben wird.
/ Merker
Programmbausteine
5.4 Bausteine für logische Funktionen
217
