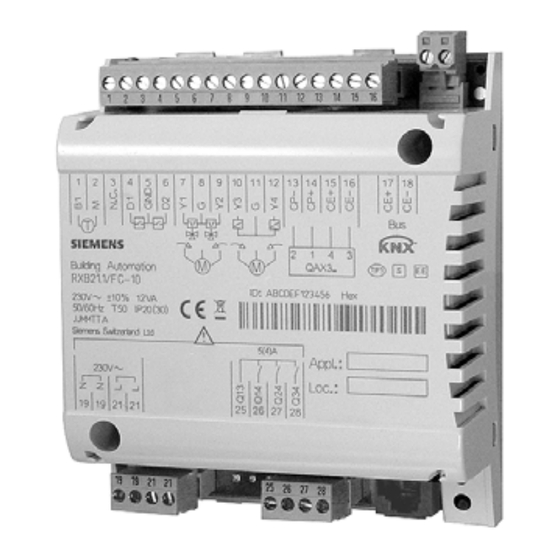

Raum-Controller
Für Fan-Coil-Applikationen FC-10, FC-11, FC12
mit Konnex-Buskommunikation (S-Mode und LTE-Mode)
Die Raum-Controller RXB21.1 und RXB22.1 werden für die Temperaturregelung in
Einzelräumen eingesetzt.
•
Für 2- oder 4-Rohr Fan-Coil-Systeme, mit oder ohne Change-over
•
PI-Regelung
•
Konnex-Buskommunikation (S-Mode und LTE-Mode)
•
Integration ins Gebäudeautomationssystem DESIGO mittels PX KNX
•
Integration in Synco
•
Ansteuerung von thermischen Ventilantrieben (AC 24 V PDM
von motorischen Ventil- und Klappenantrieben (AC 24 V, 3-Punkt)
oder von Elektro-Lufterwärmern
•
Verwendung von motorischen KNX / EIB-Busventilen
•
Potenzialfreie Relaiskontakte für Ventilatorsteuerung und Elektro-
Lufterwärmer
•
Inbetriebnahme mittels ETS3 Professional, Synco ACS oder "HandyTool"
•
Betriebsspannung AC 230 V
•
Steckbare Schraubklemmen
1) PDM = Puls-Dauer-Modulation
3
RXB21.1
RXB22.1
1)
),
Building Technologies
Building Automation
873
Werbung
Verwandte Anleitungen für Siemens RXB21.1
Inhaltszusammenfassung für Siemens RXB21.1

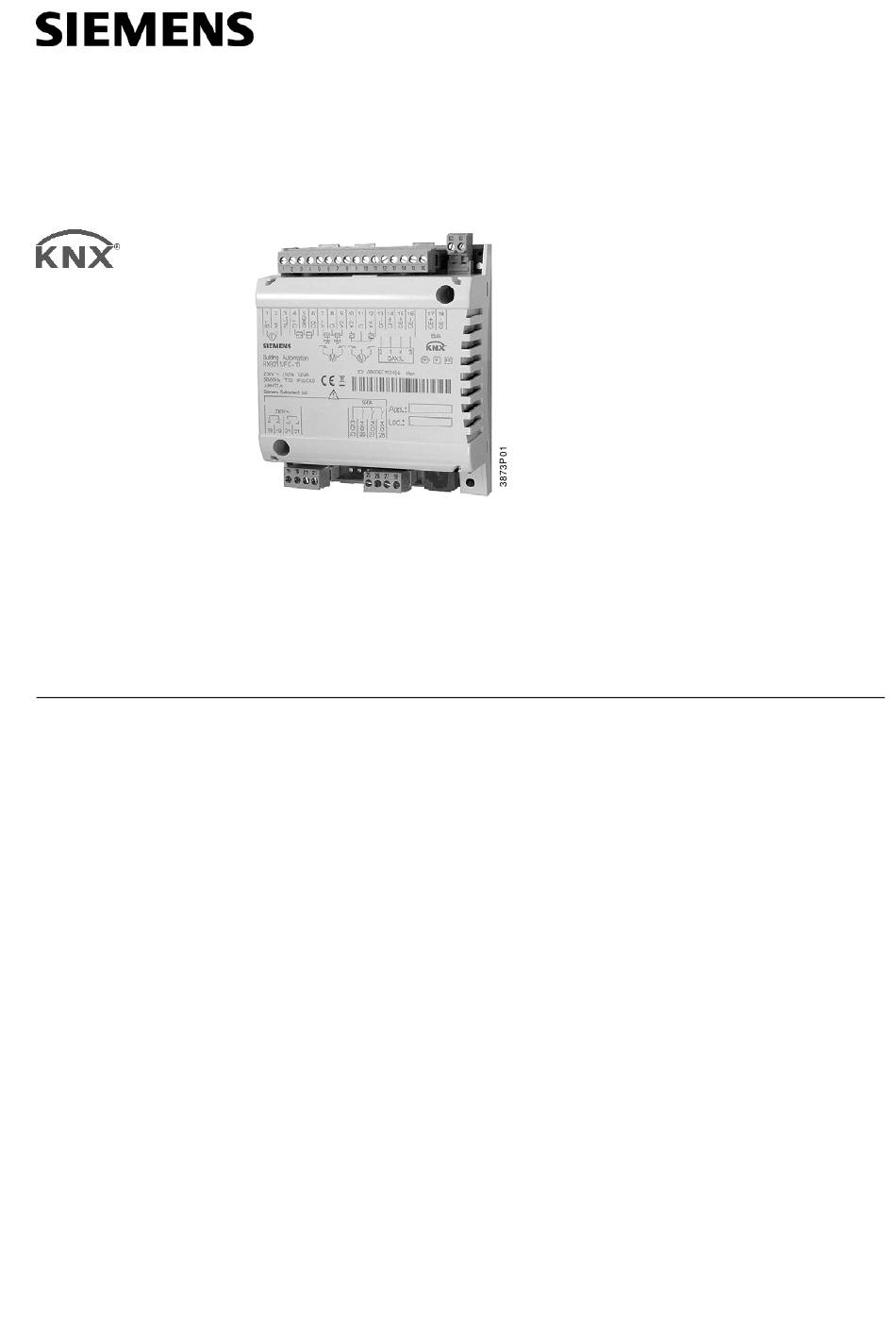

- Seite 1 RXB21.1 Raum-Controller RXB22.1 Für Fan-Coil-Applikationen FC-10, FC-11, FC12 mit Konnex-Buskommunikation (S-Mode und LTE-Mode) Die Raum-Controller RXB21.1 und RXB22.1 werden für die Temperaturregelung in Einzelräumen eingesetzt. • Für 2- oder 4-Rohr Fan-Coil-Systeme, mit oder ohne Change-over • PI-Regelung • Konnex-Buskommunikation (S-Mode und LTE-Mode) •...
- Seite 2 Anwendung Die Raum-Controller RXB21.1 und RXB22.1 sind für die Regelung von Fan-Coil- Systemen in Einzelräumen optimiert. Bei Fan-Coil-Systemen können folgende Varianten realisiert werden • RXB21.1: 1- bis 3-stufige automatische Ventilatorsteuerung • RXB22.1: 1- bis 3-stufige automatische Ventilatorsteuerung mit integriertem Relais für Elektro-Nacherwärmung Die Anwendung, im Folgenden "Applikation"...
- Seite 3 2 therm. Ventilantriebe oder für 3-stufige Ventilatorsteuerung. einen 3-Punkt-Antrieb Internes Relais für Elektro-Luft- erwärmer RXZ20.1 Zubehör: Klemmenabdeckungen Bestellung Bei der Bestellung sind Stückzahl, Name, Typenbezeichnung und Applikationsgruppe anzugeben. Beispiel: Raum-Controller RXB21.1/FC-10 3/16 Building Technologies RXB21.1, RXB22.1 – Raum-Controller CM2N3873de_021 Building Automation 30.09.2006...
- Seite 4 Gerätekombinationen Für die Raum-Controller RXB2... stehen die Feldgeräte von Siemens Building Technologies sowie KNX / EIB-kompatible Drittgeräte zur Verfügung. Siehe Übersicht in Sortimentsbeschreibung DESIGO RXB CM110380. Ausführung Die Raum-Controller RXB2... bestehen aus einem Gehäusesockel, einem Gehäuse- oberteil und der Leiterplatte mit seitlich herausgeführten Anschlussklemmen. Weiter verfügen die Controller über eine Tool-Anschlussbuchse, eine Service-LED und eine...
- Seite 5 Kabelbindern (siehe Bild rechts) an den vorgesehenen Laschen am Gehäusesockel fixiert werden. Steckklemmen, an denen Netzspannung Warnung! angeschlossen ist, müssen vor dem Ein- oder Ausstecken spannungsfrei gemacht werden! 5/16 Building Technologies RXB21.1, RXB22.1 – Raum-Controller CM2N3873de_021 Building Automation 30.09.2006...
- Seite 6 Siemens Anschlusskabel PPS2 PPS2 HandyTool QAX34.3 HandyTool QAX34.3 • Die Tool-Anschlussbuchse ist proprietär. Es muss ein Siemens Anschlusskabel Hinweise verwendet werden. Bei Kommunikation über die Tool-Anschlussbuchse muss weiterhin auf den Bus zugegriffen werden − über eine RS232-KNX / EIB-Schnittstelle − über USB-KNX / EIB-Schnittstelle.
- Seite 7 Die max. Belastung beträgt in der Heiz- und in der Kühlsequenz je 9,5 VA. Dies ist zulässig, weil die beiden Sequenzen nie gleichzeitig aktiv sind. Bei kleinen Lasten (< 2VA) kann die Spannungstoleranz > +20% sein (siehe technische Daten). 7/16 Building Technologies RXB21.1, RXB22.1 – Raum-Controller CM2N3873de_021 Building Automation 30.09.2006...
- Seite 8 In die Beschriftungsfelder "Appl." und Loc." werden bei der Inbetriebnahme die aktuelle Applikation und der Standort eingetragen. Funktionstest In einem speziellen Testmode können die Ausgänge angesteuert werden (ETS3 Professional). Wenn die digitalen Eingänge aktiviert sind, können sie abgefragt werden. 8/16 Building Technologies RXB21.1, RXB22.1 – Raum-Controller CM2N3873de_02 Building Automation 30.09.2006...
- Seite 9 20 W Induktive Belastung L/R max. 7 ms Relaistyp monostabil Kontaktbelastung bei Wechselspannung Max. zulässige Last (rein ohmisch) max. 1,8 kW Externe Absicherung (unbedingt erforderlich) max. 10 A 9/16 Building Technologies RXB21.1, RXB22.1 – Raum-Controller CM2N3873de_021 Building Automation 30.09.2006...
- Seite 10 Gewicht ohne Verpackung 0,620 kg mit Verpackung 0.660 kg Literaturhinweis • Handbuch Gebäudesystemtechnik, Grundlagen • Handbuch Gebäudesystemtechnik, Anwendungen Zentralverband Elektrotechnik- und Elektronikindustrie e.V. (ZVEH) Stresemannallee 19D-60596 Frankfurt a. M. 10/16 Building Technologies RXB21.1, RXB22.1 – Raum-Controller CM2N3873de_02 Building Automation 30.09.2006...
- Seite 11 KNX / EIB Datenleitung (CE+) +12VDC 1 2 3 4 5 6 7 8 KNX / EIB Datenleitung (CE–) nicht belegt PPS2 (CP+) / TxD nicht belegt PPS2 (CP–) 11/16 Building Technologies RXB21.1, RXB22.1 – Raum-Controller CM2N3873de_021 Building Automation 30.09.2006...
- Seite 12 KNX / EIB Datenleitung (CE+) +12VDC 1 2 3 4 5 6 7 8 KNX / EIB Datenleitung (CE–) nicht belegt PPS2 (CP+) / TxD nicht belegt PPS2 (CP–) 12/16 Building Technologies RXB21.1, RXB22.1 – Raum-Controller CM2N3873de_02 Building Automation 30.09.2006...
- Seite 13 • Bei Q2 max. 1,8 kW ohmsche Leistung, zusätzlich externe Absicherung mit max. 10 A zum Schutz des Gerätes. Hinweis Die Kompatibilität von Aktoren zu den Raum-Controllern RXB21.1 und RXB22.1 ist in der jeweiligen Applikationsbeschreibung ersichtlich (siehe Funktionsbeschreibung FNC, CA110385).
- Seite 14 Ventilantriebe AC 24 V (max. 2 Antriebe STA71 / STP71 pro Ausgang Y1 des UA1T) Hinweise – Der Leistungsverstärker UA1T benötigt eine AC 24 V-Speisung! – Der Anschluss von 3-Punkt-Antrieben an UA1T ist nicht möglich. 14/16 Building Technologies RXB21.1, RXB22.1 – Raum-Controller CM2N3873de_02 Building Automation 30.09.2006...
- Seite 15 Massbilder alle Masse in mm ohne Klemmenabdeckung 51,5 mit Klemmenabdeckung 112,4 107,8 15/16 Building Technologies RXB21.1, RXB22.1 – Raum-Controller CM2N3873de_021 Building Automation 30.09.2006...
- Seite 16 Bohrplan 1:1 43,2 86,3 © 2006 Siemens Schweiz AG 16/16 Änderungen vorbehalten Building Technologies RXB21.1, RXB22.1 – Raum-Controller CM2N3873de_02 Building Automation 30.09.2006...
