Anwendung
• Wohnungen, Einfamilien- und Ferienhäusern
• Büros, Einzel-, Praxis- und Gewerberäumen
• Magnetventile eines Warmwasser-Umlauferhitzers
CE1N2265de
22.02.2006
REV23.03RF

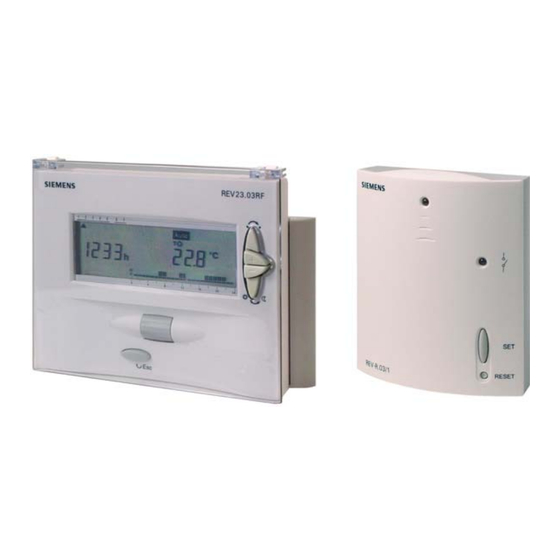

Selbstlernender
Raumtemperaturregler
Empfänger
Bestehend aus Regler (mit integriertem Funksender) und Empfänger
(Schalteinheit mit Relaisausgängen)
• Netzunabhängiger Raumtemperaturregler
• Einfache, selbsterklärende Menüwahl mit Rollwahlschalter
• Selbstlernender Zweipunktregler mit PID-Verhalten (patentiert)
• Auswahl zwischen den Betriebsarten:
Auto mit max. 3 Heiz- oder Kühlphasen, dauernd Komfortbetrieb,
dauernd Sparbetrieb, Frostschutz und einer Tagesbetriebsart mit
einer Heiz- oder Kühlphase
• Im Autobetrieb kann für jede Heiz- oder Kühlphase ein Temperatursollwert
eingegeben werden
• Möglichkeit zur Regelung von Kühlgeräten
• Vorteilhaft für Umbauten, Nachrüstungen und Sanierungen
(Raumgerät kabellos).
Zur Regelung der Raumtemperatur in:
Zum Ansteuern folgender Geräte:
REV23RF/SET
REV-R.03/1
REV23.03RF
REV-R.03/1
Building Technologies
HVAC Products
2
265
Werbung
Verwandte Anleitungen für Siemens REV-R.03/1
Inhaltszusammenfassung für Siemens REV-R.03/1
- Seite 1 REV23.03RF REV-R.03/1 REV23RF/SET Selbstlernender REV23.03RF Raumtemperaturregler REV-R.03/1 Empfänger Bestehend aus Regler (mit integriertem Funksender) und Empfänger (Schalteinheit mit Relaisausgängen) • Netzunabhängiger Raumtemperaturregler • Einfache, selbsterklärende Menüwahl mit Rollwahlschalter • Selbstlernender Zweipunktregler mit PID-Verhalten (patentiert) • Auswahl zwischen den Betriebsarten: Auto mit max. 3 Heiz- oder Kühlphasen, dauernd Komfortbetrieb, dauernd Sparbetrieb, Frostschutz und einer Tagesbetriebsart mit einer Heiz- oder Kühlphase...
- Seite 2 Liefereinheit bestehend aus: Raumtemperaturregler (Sender), Empfänger (Schalteinheit) und Standvorrichtung REV23RF/SET REV23.03RF Raumtemperaturregler (Sender) und Standvorrichtung Empfänger (Schalteinheit) REV-R.03/1 Bestellung Bei der Bestellung ist für die Geräte die Typenbezeichung gemäss Typenübersicht anzugeben. Der Regler/Sender REV23.03RF wird mit Batterien geliefert. Technik Anzeige- und...
- Seite 3 Bedienungselemente Betriebsart auswählen (siehe unten) Wärmer-Taste Kälter-Taste Überbrückungstaste (siehe unten) Rollwahlschalter, für Menü, Untermenü und Einstellungen Bestätigen durch Drücken der Taste Verlassen der aktuellen Menüebene und Rückkehr zur vorher aktiven Menüebene (aktuell angezeigte Einstellungen werden akzeptiert) Anzeigen Tageszeit ° C Raumtemperatur Batterien wechseln (Anzeige ca.
- Seite 4 Aktuelle Zeit Aktueller Wochentag Standard-Werkseinstellungen - Heizen/ - Kühlen Temperatur Hauptmenü Untermenü Sollwert Komfortbetrieb 19 °C 23 °C Sollwert Sparbetrieb 16 °C 29 °C Sollwert Frost- oder 5 °C 35 °C Überhitzungsschutz Der Sollwert Fernbedienung- hat für dieses Gerät k eine (10 °C) 30 °C)
- Seite 5 Menügeführte Fachmann- Menüpunkte Einstellungen einstellungen Fühlerabgleich Sollwertbegrenzung Einschaltoptimierung für die erste Heizphase (in Zeiteinheit pro 1 °C) Zweipunktregelung PID Regelung selbstlernend PID Regelung mit 6 oder 12 min. Schaltzyklus Periodischer Pumpenlauf Off / On Betriebsart Heizen oder Kühlen Temperatur-Sollwerte Temperatur-Sollwerte können in den Automatikbetriebsarten für jede Komfortphase und für die Dauerbetriebsarten individuell eingegeben werden.
- Seite 6 °C Beispiel mit zwei Heiz- phasen pro Tag Heizphase 2 Heizphase 1 Ferienfunktion ie Ferienfunktion wird im Benutzermenü eingestellt. Es muss der Beginn (Abreisetag/ /entsprechender Wochentag), die Dauer und der Temperatursollwert ( während d er Abwesenheit eingegeben werden. Damit kann bei Antritt einer länger Abwesenheit von bis zu 99 Tagen, auf diese gewünschte Temperatur umgeschaltet werden.
- Seite 7 Fachmannebene Einstieg Durch das Halten der «Wärmer-» und «Kälter-»Taste und gleichzeitiges Drehen des Rollwahlschalters, erst vom Display weg und dann in Richtung Display, wird die Fach- mannebene freigegeben. Fühlerkalibrierung Sollte die angezeigte Temperatur nicht mit der effektiven Raumtemperatur überein- stimmen, kann der Temperaturfühler abgeglichen werden (Für eine Neukalibrierung ist der Einstieg in das Fachmann-Menü...
- Seite 8 Daten während maximal einer Minute. Empfänger Kunststoffgehäuse mit gut zugänglichen Bedienungselementen und abnehmbarem REV-R.03/1 Deckel. Das Gerät kann auf alle handelsüblichen Unterputzdosen oder direkt auf die Wand montiert und verdrahtet werden. Ein Relais mit potentialfreiem Umschaltkontakt und die Anschlüsse sind im Gerät platziert und die Empfangsantenne ist im Gehäuse integriert.
- Seite 9 • Das Empfangs- und Schaltgerät soll vorzugsweise in der Nähe des gesteuerten Ge- Projektierung Empfänger rätes montiert werden • Der Montageort ist so zu wählen, dass ein möglichst ungestörter Empfang gewähr- REV-R.03/1 leistet ist. Dazu sind die gleichen Punkte wie beim Sender zu beachten: − nicht in einem Schaltschrank −...
- Seite 10 3. REV-R.03/1 und a) Beim REV-R.03/1 Netz einschalten: LED_1 leuchtet rot oder blinkt rot REV23.03RF b) Am REV-R.03/1 Taste „RESET“ (= Löschen) für ca. 4 Sekunden drücken: Orange LED_2 blinkt sehr schnell und kurz (= Löschen der gespeicherten REV23.03RF Adres- miteinander verbinden Am REV-R.03/1 Taste „SET“...
- Seite 11 REV-R.03/1. innerhalb ca 1 Quadratmeters verschieben um die beste Empfangsposi- tion zu finden. Immer wieder beide LEDs aus einer Entfernung von 2…3 Metern beo- bachten. Um eine dauerhafte Verbindung zu erhalten empfehlen wir den REV-R.03/1 an ei- nem Ort zu platzieren, wo die Signalstärke mindestens „Gut“ ist. 6. Erklärungen zu den LEDs Kein REV23.03RF verbunden...
- Seite 12 Sobald der REV-R.03/1 wieder korrekte Steuertelegramme vom REV23.03RF empfängt, arbeitet der Empfänger normal weiter • Im Fehlerfall schaltet der REV-R.03/1 das Relais ca. 60 Minuten nach dem Empfang des letzten korrekten Steuertelegramms aus. Das angesteuerte Gerät wird ausgeschaltet und LED_1 blinkt rot.
- Seite 13 Technische Daten Regler/Sender REV23.03RF Betriebsspannung Allgemeine Daten DC 3 V Batterien (Alkaline AA) 2 x 1,5 V Regler/Sender Lebensdauer ca. 2 Jahre Gangreserve für Batteriewechsel max. 1 min Ω Allgemeine Daten Regler Messelement NTC NTC 10 k bei 25 °C ±1 % Messbereich 0…50 °C Zeitkonstante...
- Seite 14 0.37 kg REV23RF/SET 0.68 kg Farbe Gehäuse signalweiss RAL 9003 Sockel grau RAL 7038 Abmessungen 140x103x30 mm Technische Daten Empfänger REV-R.03/1 − Betriebsspannung AC 230 V +10/ 15 % Allgemeine Leistung < 10 VA Gerätedaten Frequenz 45 – 65 Hz...
- Seite 15 Anschlussschaltplan Empfänger REV-R.03/1 Phase, AC 230 V Nullleiter AC 230 V Phase, AC 24...250 V Arbeitskontakt, AC 24...250 V / 6 (2,5) A Ruhekontakt, AC 24...250 V / 6 (2,5) A Umwälzpumpe Empfänger REV-R.03/1 Stellgerät Anwendungsbeispiele Warmwasser-Umlauferhitzer (Heiztherme) Atmosphärischer Gasbrenner Zonenventil Kühlgerät...
- Seite 16 Umwälzpumpe mit Vorregelung durch Handmischer Kühlgerät Temperaturwächter Sicherheitstemperatur-Begrenzer Umwälzpumpe Raumtemperaturregler (Sender) REV23.03RF Empfänger REV-R.03/1 Raumtemperaturregler (Sender) REV23.03RF Empfänger REV-R.03/1 Dreiwegventil mit Handversteller Magnetventil Dreiwegventil mit Stellantrieb Durchgangsventil mit Stellantrieb 16/17 Building Technologies Raumtemperaturregler REV23.03RF CE1N2265de HVAC Products 22.02.2006...
- Seite 17 Massbild Regler/Sender REV23.03RF 11.75 83.50 Empfänger REV-R.03/1 ©2006 Siemens Schweiz AG Änderungen vorbehalten 17/17 Building Technologies Raumtemperaturregler REV2 3.03RF CE1N2265de HVAC Products 22.02.2006...
