BB) Positiv utgångsklämma (+).
BC) Kontaktdon för TIG-slangpaketets knapp.
Anslut trådarna för slangpaketets knapp till stift 1
och 9.
BD) Koppling (1/4" G).
Till denna ska TIG-slangpaketets gasslang anslutas.
BE) Huvudströmbrytare.
BG) Nätkabel.
BH) Koppling för gastillförsel.
BO) Kontaktdon av typ DB9 (RS 232).
Används för att uppdatera mikroprocessorernas
program.
BQ) Uttag för nätkabel.
BR) Uttag för tryckvakt.

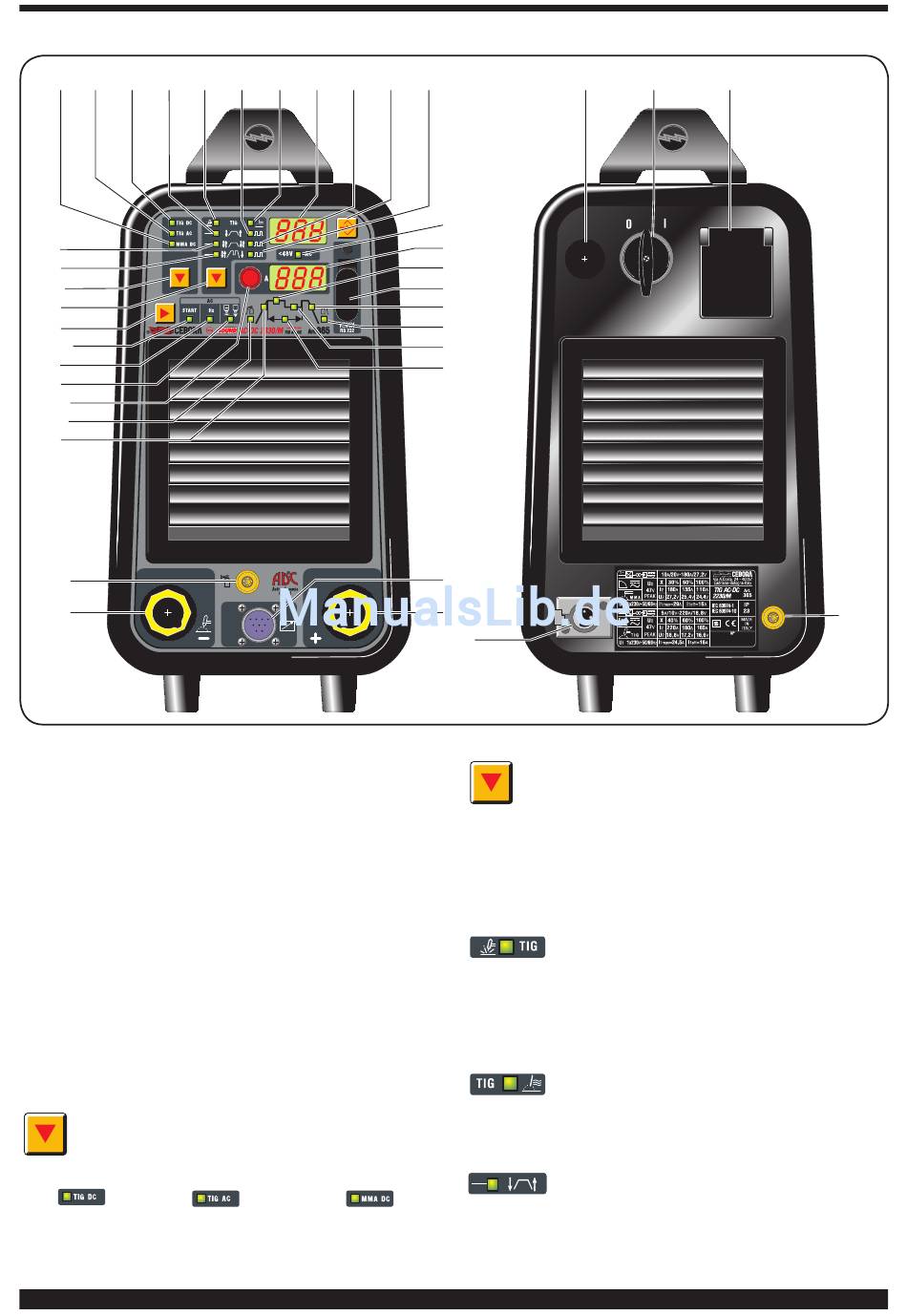

3.3 BESKRIVNING AV PANEL (fig. 1)
Knapp för svetsprocess AT.
Valet indikeras av att en av lysdioderna AX, AV
eller AW tänds.
Lysdiod AX Lysdiod AV
82
F M L U N
Lysdiod AW
AQ PP
Y
O
T
BO
W
X
V
AE
BC
BB
BR
Fig. 1
Knapp för svetsfunktion E.
Valet indikeras av att en av lysdioderna F, G, H, I,
L, M, N eller PP tänds.
Vid TIG-svetsning är alltid två lysdioder tända. Den
ena indikerar tändning med HF eller kontakttändning, den
andra indikerar konstant eller pulserande svetsning med
två- eller fyrtaktsfunktion. Vid varje nedtryckning av denna
knapp görs ett nytt val. Lysdioderna tänds vid symbolerna
för att visa ditt val.
F - Lysdiod. TIG-svetsning med tändning av
bågen utan hög frekvens.
Tänd bågen genom att trycka på slangpaketets knapp,
rör vid arbetsstycket med volframelektroden och ta sedan
bort volframelektroden från arbetsstycket. Rörelsen ska
vara bestämd och snabb (0,3 sekunder).
L - Lysdiod. TIG-svetsning med tändning av
bågen med hög frekvens.
Tänd bågen genom att trycka på slangpaketets knapp. En
pilotlåga med hög spänning/frekvens tänder bågen.
G - Lysdiod. Konstant TIG-svetsning med
tvåtaktsfunktion (manuell).
När slangpaketets knapp trycks ned börjar svetsströmmen
öka i en tid som motsvarar slope up som har reglerats
tidigare, för att nå det värde som har reglerats med vredet
