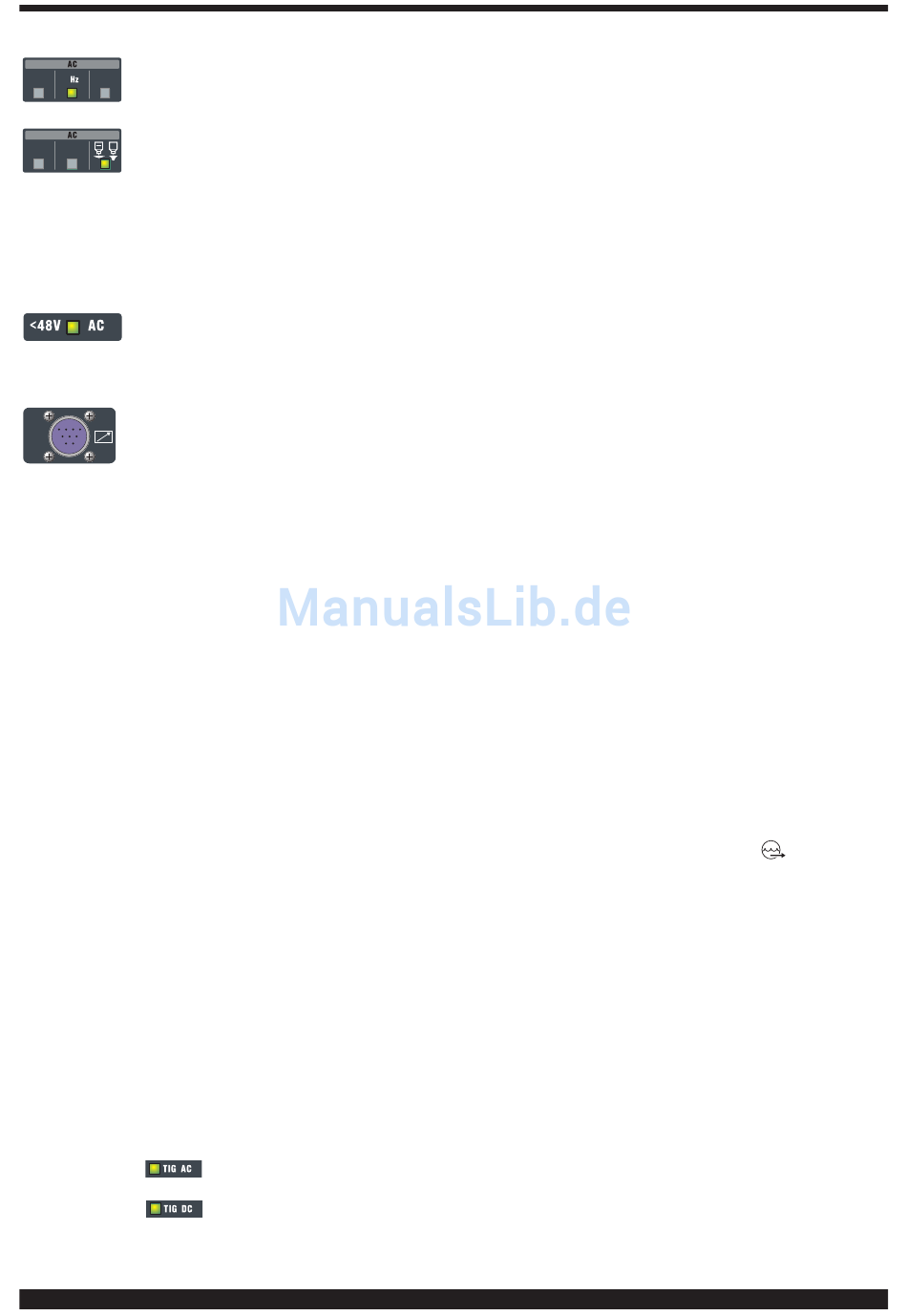

Led Q Hz
Stelt de frequentie af van de wisselspanning.
Afstelling 50 ÷ 150 Hz.
Led R Het uitbalanceren van de golf
afstellen.
Stelt met de knop AA het percentage af
van de negatieve halfgolf PEn (penetratie). De waarde
kan variëren van 1 tot 10.
Stelt met de knop AA het percentage af van de positieve
halfgolf CLn (reiniging). De waarde kan variëren van 1 tot
10.
We raden u aan de waarde op 0 in te stellen.
Led Y.
Led indicatie voor de correcte functionering
van het systeem dat het gevaar voor elektrische schokken
beperkt.
BC – 10-polige connector
Op deze connector moeten de remote
bedieningen beschreven in paragraaf 5
worden aangesloten.
Tussen pin 3 en pin 6 is een schoon contact aanwezig dat
de inschakeling van de boog (Max. 0,5 A – 125 VAC / 0,3
A – 110 VDC / 1A – 30 VDC) aangeeft.

3.3. ALGEMENE OPMERKINGEN

Lees aandachtig de normen ICE 26+23 / ICE-TS 62081
door voordat u van dit lasapparaat gebruik maakt en
controleer of de isolatie van de kabels, de elektrodepunten,
de contacten en de stekkers heel is. Controleer tevens of
de doorsnede en de lengte van de laskabels geschikt zijn
voor de gebruikte stroom.
3.4 BEKLEDE ELEKTRODEN LASSEN (MMA)
- Dit lasapparaat is geschikt voor het lassen van alle
soorten elektrodes, met uitzondering van cellulose-
elektrodes (AWS 6010).
- Controleer of de schakelaar BE op de stand 0 geplaatst
is en sluit de laskabels aan. Neem de polariteit in acht
die door de fabrikant van de te gebruiken elektroden
aangegeven wordt. Bevestig de klem van de aardekabel
zo dicht mogelijk in de buurt van het te lassen punt op
het voorwerp en controleer of er sprake is van voldoende
elektrisch contact.
- De toorts of de elektrodepunten en de aardeklem nooit
tegelijkertijd aanraken.
- Schakel de machine in met behulp van de BE schakelaar.
- Kies voor de MMA procedure door te drukken op de AT
knop. De led AW gaat branden.
- Stel de stroom af aan de hand van de doorsnede van de
elektrode, de stand van de las en het soort las.
- Schakel het apparaat altijd uit als u het lassen beëindigd
heeft en verwijder de elektrode uit de elektrodepunten.
3.5. TIG LASSEN
Kies de TIG AC
aluminium, aluminiumlegeringen, messing en magnesium.
Kies de TIG DC
roestvrij staal, ijzer en koper.
Sluit de connector van de aardekabel aan op de positieve
76
procedure voor het lassen van
procedure voor het lassen van
pool (+) van het lasapparaat. Bevestig de klem van de
aardekabel zo dicht mogelijk in de buurt van het te lassen
punt op het voorwerp en controleer of er sprake is van
voldoende elektrisch contact.
Sluit de vermogensconnector van de TIG toorts aan op
de negatieve pool (-) van het lasapparaat.
Sluit de connector van de toortsbediening aan op de
connector BC van het lasapparaat.
Sluit het verbindingselement van de gasleiding van de
lastoorts aan op het verbindingselement BD van de
machine. Sluit de gasleiding afkomstig van de drukverlager
van de gasfles aan op het gas verbindingselement BH.
3.5.1 Koelgroep (optional voor Art. 1341).
Maak gebruik van de koelgroep als u een watergekoeld
lasapparaat benut.
Sluit de koelleidingen van de toorts aan op de
verbindingselementen van de koelgroep. Let erop dat u
de toe- en terugvoer op correcte wijze aansluit.
3.5.1.1 Beschrijving van de beveiligingen.
- Koelvloeistof drukbeveiliging
Deze beveiliging wordt gevormd door een drukregelaar
op het koelvloeistof toevoercircuit. De drukregelaar
stuurt een microschakelaar aan. Een te lage druk wordt
aangeduid met het knipperende bericht H2O op het
display U.
3.5.1.2 In bedrijf stellen.
Draai de dop los en vul de tank (het apparaat is gevuld
met ongeveer een liter vloeistof).
Het is belangrijk dat u regelmatig door de opening
controleert of het "max" peil van de vloeistof nog altijd
behouden is.
Maak voor de koelvloeistof gebruik van een mengsel
van water (het liefst gedeioniseerd) en alcohol in de
verhouding van de onderstaande tabel:
temperatuur
-0°C tot -5°C
-5°C tot -10°C
NB Verwijder de lucht uit de leidingen als de pomp zonder
koelvloeistof functioneert.
Schakel in dit geval de generator uit, vul de tank, sluit een
leiding aan op het verbindingselement (
ander uiteinde van de leiding in de
Sluit de connector van de drukregelaar en de netkabel
aan op de contacten BR en BQ.
Schakel de generator ongeveer 10/15 seconden in en
sluit vervolgens de leidingen weer aan.
Schakel de machine in.
Zie het hoofdstuk "MENU SERVICEFUNCTIES" om de
functioneringswijze van de koelgroep te kiezen.
3.5.2 In bedrijf stellen.
Voorkom dat u onderdelen onder spanning en de
uitgangsklemmen aanraakt als het apparaat van stroom
voorzien wordt.
Kies op het moment van de eerste inschakeling van de
machine de functioneringswijze met behulp van de toets E
en kies de lasparameters met de toets P en de knop AA.
Let op! De instellingen voor de led AO = start, Q = Hz,
R = uitbalancering van de golf kunnen uitsluitend in het
geval van TIG AC gekozen worden.
De stroom inert gas moet ingesteld worden op een
waarde (liter per minuut) die overeenkomt met 6 maal de
doorsnede van de elektrode.
water/alcohol
4L/1L
3,8L/1,2L
) en steek het
tank.
