2.3.2 - Protection de blocage
Ce poste à souder est équipé de plusieurs protections
qui bloquent la machine pour éviter tout risque de dom-
mages. L'intervention de chaque protection est signalée
par l'allumage du sigle «Err» sur l'afficheur U et par un
numéro visualisé sur l'afficheur O.
Si un niveau bas d'eau est signalé pour le groupe de
refroidissement, le sigle H2O clignotant sera visua-
lisé sur l'afficheur U.
3 MISE EN SERVICE
Assurez-vous que l'alimentation du voltage corresponde
bien à la valeur indiquée sur la plaquette des données
techniques du poste à souder.
Brancher une fiche de capacité suffisante sur le cordon
d'alimentation en s'assurant que le conducteur vert/jaune
est relié à la borne de terre.
La capacité de l'interrupteur magnétothermique ou des
fusibles, en série à l'alimentation, doit être égale au cou-
rant I1 absorbé par la machine.
3.1. MISE EN ŒUVRE
L'installation de cette machine doit être faite par du per-
sonnel expert. Tous les raccordements doivent être exé-
cutés conformément aux normes en vigueur et dans le
AW
AV AX
G
H
I
AT
E
P
AO
Q
R
AA
AL
S
BD
BA
30
F
M
L
U
N
plein respect de la loi sur la prévention des accidents
(CEI 26-23 / IEC-TS 62081)

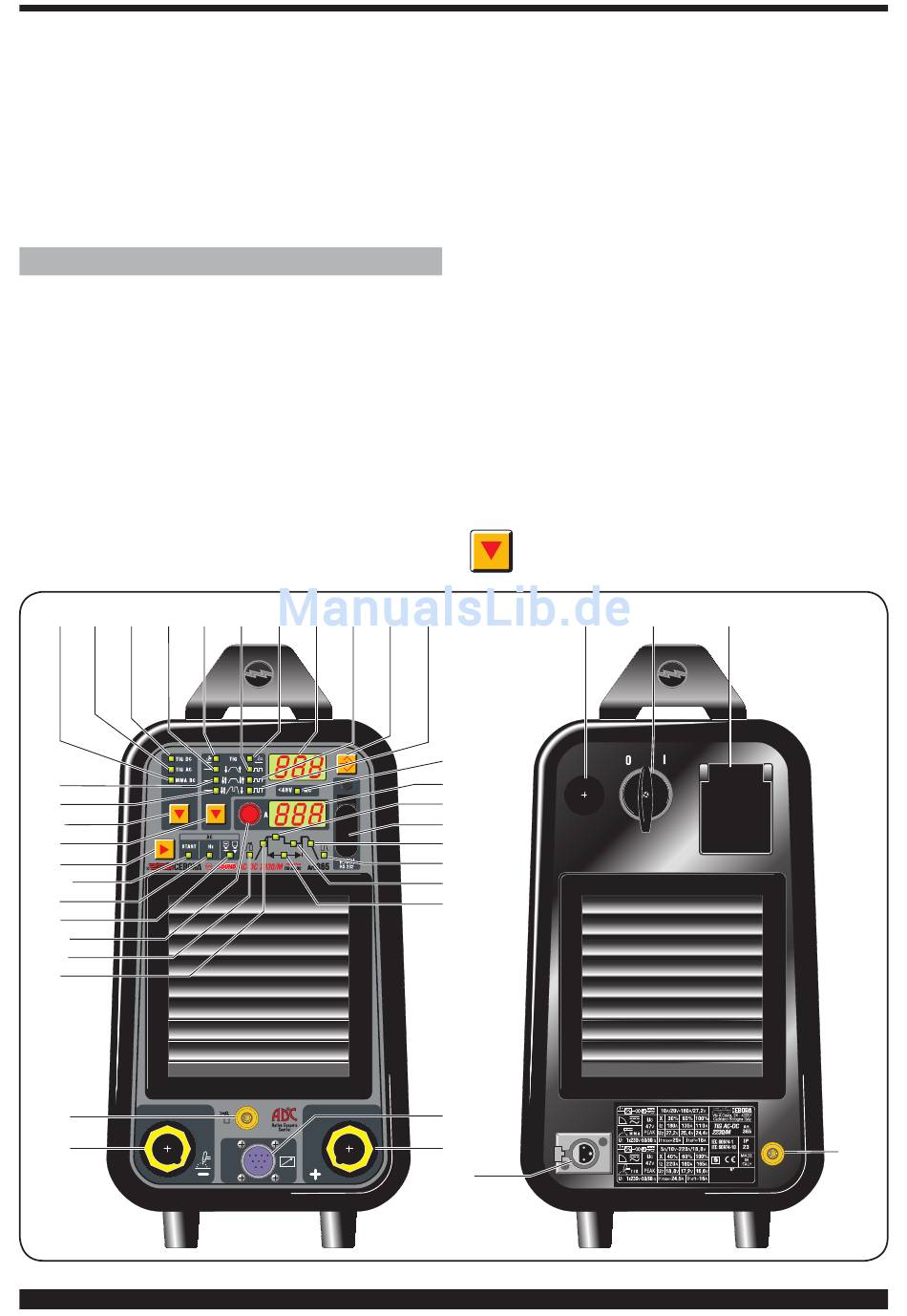

3.2 DESCRIPTION DE LA MACHINE (FIG. 1)
BA) Borne de sortie négative (-).
BB) Borne de sortie positive (+).
BC) Connecteur pour le bouton de la torche TIG.
Brancher les fils du bouton de la torche sur les
broches 1 et 9.
BD) Raccord (1/4 gaz).
Pour connecter le tuyau gaz de la torche TIG.
BE) Interrupteur général.
BG) Cordon d'alimentation.
BH) Raccord alimentation gaz.
BO) Connecteur type DB9 (RS 232).
À utiliser pour mettre au jour les programmes des
microprocesseurs.
BQ) Prise câble de secteur.
BR) Prise pressostat.
3.3 DESCRIPTION DU PANNEAU (Fig.1).
Touche de procédé AT.
La sélection est signalée par l'allumage de l'un
des voyants AX, AV ou bien AW.
AQ PP
Y
O
T
BO
W
X
V
AE
BC
BB
BR
Fig. 1
BG
BE
BQ
BH
