AW
AV AX
G
H
I
AT
E
P
AO
Q
R
AA
AL
S
BD
BA

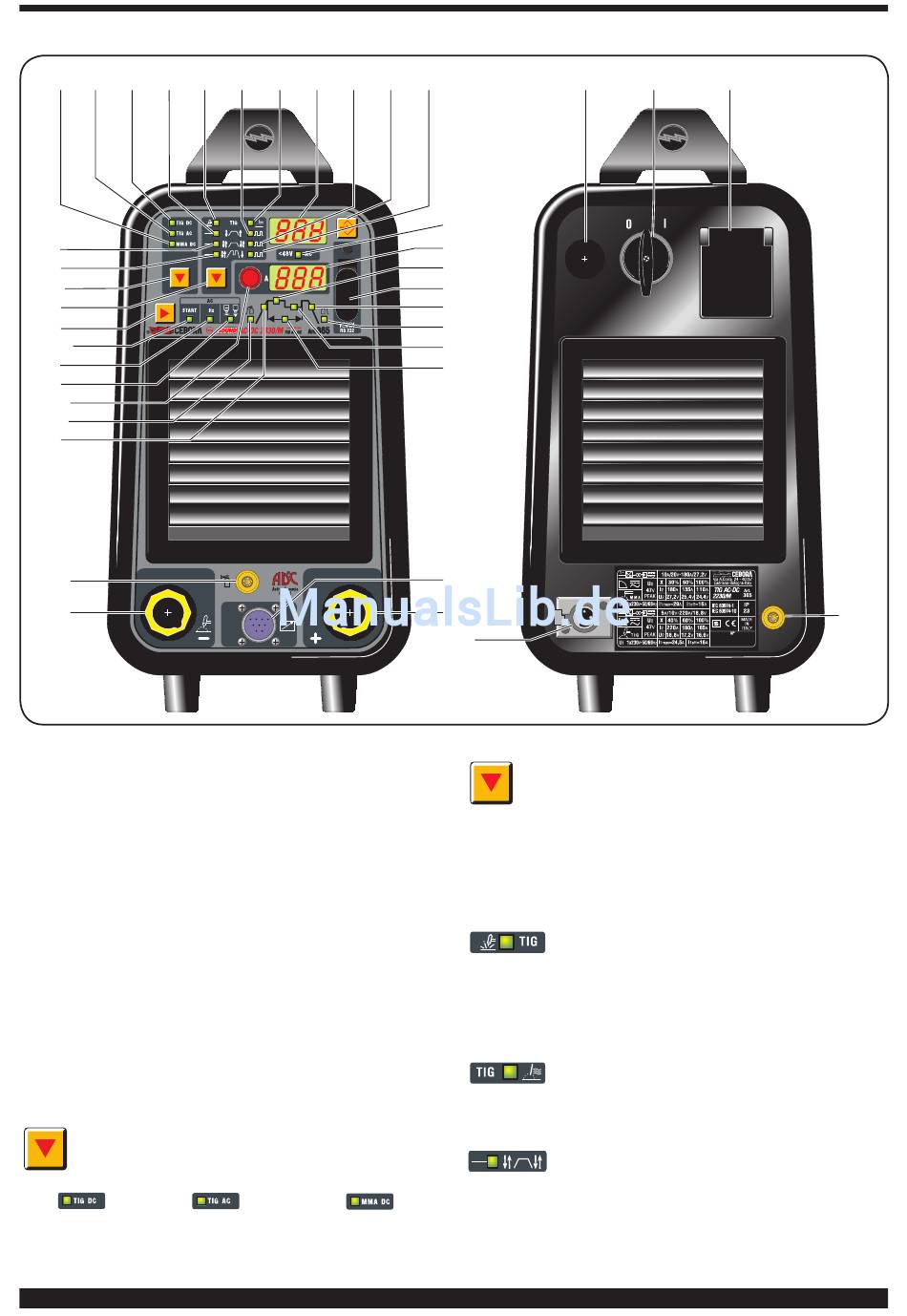

3.2 BESKRIVELSE AF APPARAT (fig. 1)
BA) Negativ udgangsklemme (-)
BB) Positiv udgangsklemme (+)
BC) Konnektor til TIG svejseslangens knap
Slut ledningerne fra svejseslangens knap til stikben
1 og 9.
BD) Kobling (1/4" G)
Sluttes til gasslangen på TIG svejseslangen.
BE) Hovedafbryder
BG) Forsyningskabel
BH) Kobling til gasforsyning
BO) Konnektor; type DB9 (RS 232)
Benyttes til opdatering af mikroprocessorernes
programmer.
BQ) Stikkontakt til forsyningskabel
BR) Stikkontakt til trykafbryder
3.3 BESKRIVELSE AF PANEL (fig. 1)
Knap for proces AT
Valget angives ved tænding af en af lysdioderne
AX, AV eller AW.
Lysdiode AX
Lysdiode AV
F
M
L
U
N
Lysdiode AW
AQ PP
Y
O
T
BO
W
X
V
AE
BC
BB
BR
Fig. 1
Knap for funktionsmåde E
Valget angives ved tænding af en af lysdioderne F,
G, H, I, L, M, N eller PP.
Ved TIG svejsning tændes der altid to lysdioder ad
gangen. Den ene angiver tænding med høj frekvens eller
kontakttænding, og den anden angiver konstant eller pul-
serende to- eller firetrinssvejsning. Hver gang der trykkes
på denne knap, foretages et nyt valg. Valget angives af
tændingen af lysdioderne i henhold til symbolerne.
F - Lysdiode for TIG svejsning med tæn-
ding af lysbuen uden høj frekvens
Tryk på svejseslangens knap for at tænde lysbuen, berør
arbejdsemnet med elektroden af tungsten, og fjern den
igen. Udfør en hurtig og bestemt bevægelse (0,3 sekun-
der).
L - Lysdiode for TIG svejsning med tæn-
ding af lysbuen med høj frekvens
Tryk på svejseslangens knap for at tænde lysbuen. Lys-
buen tændes af en gnist med høj spænding/frekvens.
G - Lysdiode for konstant TIG totrinssvejs-
ning (manuel)
Når der trykkes på svejseslangens knap, øges strømmen i
et tidsrum (slope up), som er indstillet forudgående, for at
nå den værdi, der er indstillet ved hjælp af håndtaget AA.
Når knappen slippes, indledes en reduktion af strømmen
BG
BE
BQ
BH
65
