2.8

Versetzen des Bedienteils

Mit dem separat erhältlichen „Umrüstsatz
Bedienteil" kann das Bedienteil von der
hinteren Bediensäule an die linke Geräteseite
versetzt werden.
Der Umbau ermöglicht Ihnen den Einsatz der
Multicast compact auch unter einem niedrigen,
weit nach vorn ragenden Regalsystem.
Schalten Sie vor dem Umbau des Bedienteils
Ihre Multicast compact aus und ziehen Sie den
Netzstecker.

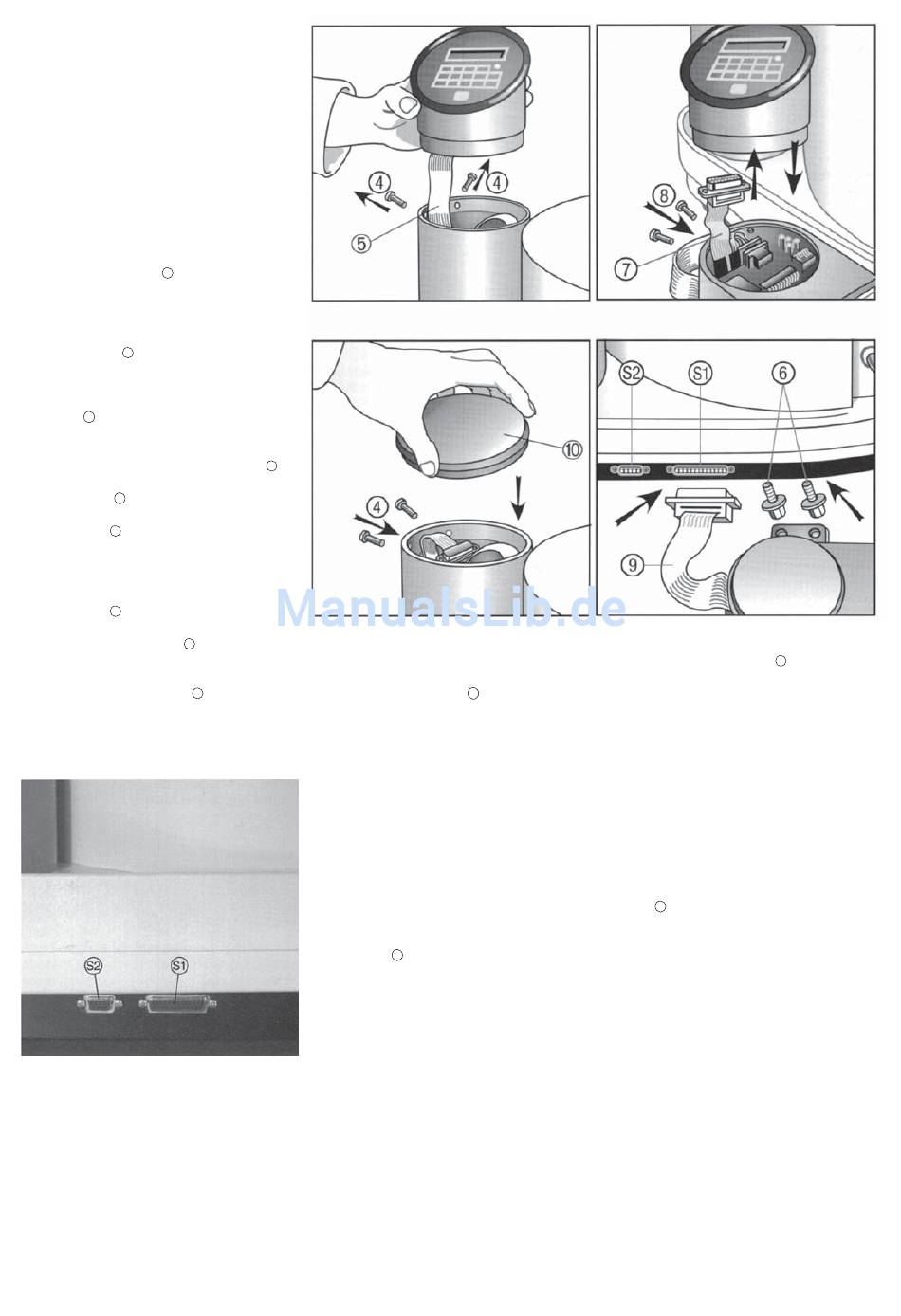

Entfernen Sie, wie in Bild 3 gezeigt, die beiden
Befestigungsschrauben des Bedienteils und
4
ziehen Sie das Bedienteil vorsichtig nach oben
aus der Bediensäule heraus.
1.) Ziehen Sie den Stecker des Verbin-
dungskabels am Bedienteil ab und
5
legen Sie das Kabel in die Bediensäule.
2.) Verschließen Sie die Bediensäule mit
der im Umrüstsatz enthaltenen Abde-
ckung . Achten Sie darauf, dass das
10
Verbindungskabel beim Einsetzen der
Abdeckung nicht eingeklemmt wird.
Schrauben Sie die beiden Schrauben
in die vorgesehenen Bohrungen der
Abdeckung ein.
10
3.) Entfernen Sie die Befestigungs
schrauben des Abdeckbleches an der
6
Geräteunterseite und ersetzen Sie
das Abdeckblech durch die Bedienteil-
aufnahme oder den Multicast Printer.
Setzen Sie die beiden Befestigungs-
schrauben wieder ein und ziehen Sie
6
diese fest an. Stecken Sie den Stecker
des Verbindungskabels
7
Bedienteil an und setzen Sie das Bedienteil in die Bedienteilaufnahme ein. Schrauben Sie die beiden Befestigungsschrauben
henen Bohrungen des Bedienteils ein.
4.) Verbinden Sie das Kabel
2.9

Einsatz des Multicast Printers

Bild 7: Druckerschnittstellen
Anschluss eines externen Druckers an das Gerät Multicast compact
Es besteht die Möglichkeit, einen externen Drucker an das Gerät Multicast compact anzuschließen. Hierzu ist ein Drucker mit serieller Schnittstelle
notwendig. Die Schnittstelle des Druckers muss, wie in dessen Handbuch beschrieben, auf folgende Übertragungsart eingestellt werden:
Seriell, 9600 Baud, 8 Bit, kein Paritätsbit („none"), 1 Stopbit, Handshake über DTR, kein Xon/ Xoff.
Bild 3
4
Bild 4
an das
der Bedienteilaufnahme mit der Schnittstelle
9
Mit dem als Zubehör erhältlichen Multicast Printer können Sie bei Einsatz des Schleuderarms für
die elektrische Schmelzung die wichtigsten Gießparameter zur Qualitätssicherung dokumentie-
ren.
Die ausgedruckten Gießprotokolle enthalten die Parameter Legierung, Legierungsmenge,
Charge, Ofentemperatur und Gießdrehzahl. Außerdem werden Laborname, Datum und Uhrzeit
automatisch in das Gießprotokoll eingetragen.
Der Multicast Printer wird über eine spezielle Schnittstelle
den und fest mit dem Gehäuse verschraubt. Beachten Sie bitte hierzu die gesonderte Montage-
anleitung. Er ist für die Aufnahme des Bedienteils vorbereitet (Bild 5). Über die integrierte serielle
Schnittstelle
Anschluss an die Multicast compact anschließen.
Schalten Sie vor dem Anschluss des Printers die Multicast compact aus und verbinden Sie den
Drucker mit dem Gießgerät. Schalten Sie nun zuerst den Drucker, dann die Multicast compact
ein und wählen Sie, wie in Abschnitt 3.7 beschrieben, das externe Gießprotokoll aus.
der Multicast compact.
S1
lassen sich auch handelsübliche, ASCII-kompatible Drucker mit seriellem
S2
Bild 5
Bild 6
mit der Multicast compact verbun-
S1
in die vorgese-
