2.8 Déplacement de l'élément
de commande
A l'aide du „kit de conversion élément de
commande" livrable en option, l'élément de
commande se laisse déplacer de la colonne de
commande arrière sur le côté gauche de
l'appareil.
La conversion permet l'utilisation du Multicast
compact également dans un système
d'étagères basses et profondes.
Avant de procéder au déplacement de
l'élément de commande, mettre votre Multicast
compact à l'arrêt et le débrancher.

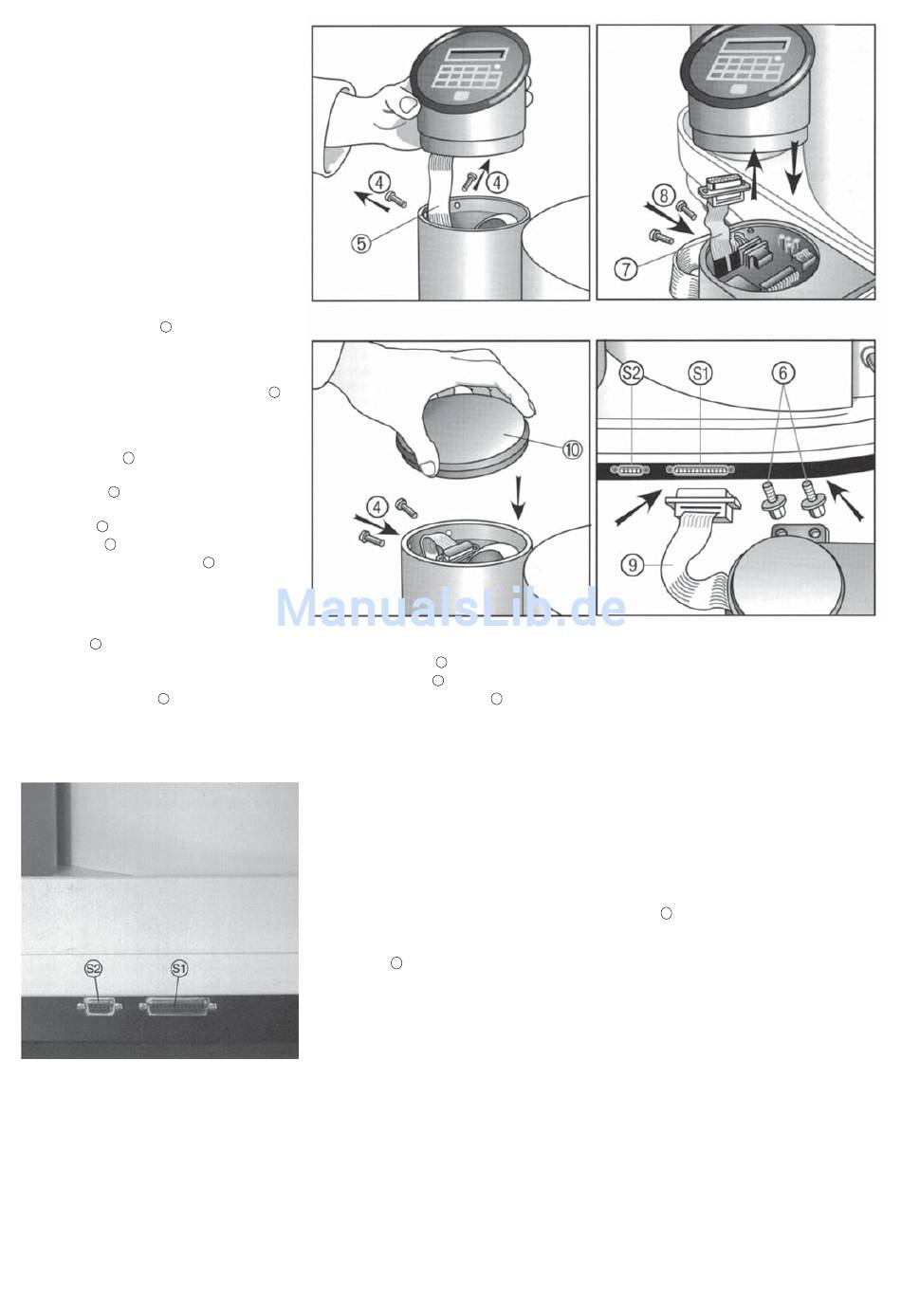

1.) Comme indiqué dans la Fig. 3, enlever les
deux vis de fixation 4 de l'élément de
commande et tirer prudemment l'élément
de commande vers le haut en le sortant
de la colonne de commande.
Retirer la prise du câble de connexion
de l'élément de commande et le poser
dans l'élément de commande.
2.) Fermer la colonne de commande à l'aide
du couvercle faisant partie du kit de
10
conversion. Veiller à ce que le câble de
connexion 5 ne soit pas coincé lors de la
mise en place du couvercle. Vissez les
deux vis 4 dans les alésages prévus du
couvercle .
10
3.) Dévisser les vis de fixation
de couverture sur la partie inférieure de
l'appareil et remplacer la dite tôle par le
socle de commande de l'imprimante
Multicast. Remettez les deux vis de
fixation à nouveau en place et les
6
serrer correctement. Enfoncer la prise mâle du câble de connexion
support de l'élément de commande. Visser les deux vis de fixation
4.) Connecter le câble 9 du support de l'élément de commande avec l'interface
2.9

Emploi de l'imprimante Multicast

Fig. 7: Interfaces de l'imprimante
Branchement d'une imprimante à l'appareil Multicast compact
II y a possibilité de brancher une imprimante externe au Multicast compact. A cet effet il est nécessaire de disposer d'une imprimante à interface
séquentielle, tel que par ex. le HP Deskjet™. L'interface de l'imprimante doit, comme il est décrit dans son manuel, être réglée selon le type de
transmission suivant:
Séquentiel, 9600 Baud, 8 Bit, pas de bit paritaire („none"), 1 Stopbit, Handshake par DTR, pas de Xon/Xoff.
Fig 3
5
de la tôle
6
Fig 4
Avec l'imprimante Multicast livrable en option, lors de l'emploi du bras de fronde pour la fusion
électrique, il est possible de documenter les paramètres d'importance majeure pour l'assurance
qualité.
Les rapports de coulée imprimés comprennent les paramètres tels qu'alliage, quantité d'alliage,
lot, température du four et régime de rotations durant la coulée. D'autre part, le nom du
laboratoire, la date et l'heure sont indiqués automatiquement dans le rapport de coulée.
L'imprimante Multicast est reliée par une interface spéciale
solidement vissée au boîtier. Veuillez observer à cet effet les instructions de montage séparées.
L'imprimante est préparée pour recevoir l'élément de commande (Fig. 5). A l'aide de l'interface
séquentielle
dans le commerce, compatibles avec ASCII et avec connexion séquentielle.
Avant de brancher l'imprimante, éteindre le Multicast compact et relier l'imprimante à l'appareil
de coulée. Mettre tout d'abord l'imprimante en marche et ensuite le Multicast compact et
sélectionner le rapport de coulée externe tel que décrit dans le chapitre 3.7.
.
7 dans la partie de commande et placer l'élément de commande dans le
8 dans les alésages prévus de l'élément de commande.
du Multicast compact.
S1
il est également possible de connecter au Multicast les imprimantes d'usage
S2
Fig 5
Fig 6
au Multicast compact et elle est
S1
