Como cable de transmisión hay que usar un cable con la ocupación siguiente:
Pin 9pol Pin 25pol
hembrilla ench. macho
(ap. de colado) (impresora)
3 3
5 7
8 20
Puesta en servicio de la impresora
1.) Conectar la impresora con la hembrilla 9-polar del Multicast compact (¡la hembrilla 25-polar esta destinada exclusivamente para la
conexión de la impresora original o de la parte de mandos!).
2.) Conectar la impresora y pulsar „Online".
3.) Conectar el aparato de colado sin tocar ninguna tecla. En la pantalla ilumina brevemente la noticia „Drucker erkannt" (impresora
identificada) en la primera identificación. Si esta noticia no aparece en la pantalla hay que comprobar de nuevo las conexiones de los
cables y si la impresora está en la posición „Online".
4.) Desconectar el aparato de colado y conectarlo otra vez con la tecla „PROG" pulsada.
5.) Poner la documentación de colado en posición "extern» en el modo „Grundeinstellungen vornehmen" (realizar los ajustes básicos). El
punto correspondiente del menú sólo aparace si la impresora ha sido identificada correctamente (véase la Instrucción de trabajo,
párrafo 3.9).
6.) Abandonar el modo „Grundeinstellungen vornehmen" (realizar los ajustes básicos).
Ahora, después de cada proceso de colado con la impresora conectada debería aparecer brevemente el mensaje „Bitte warten, Ausdruck" (Esperar
impresión) en la pantalla y luego efectuarse una impresión.

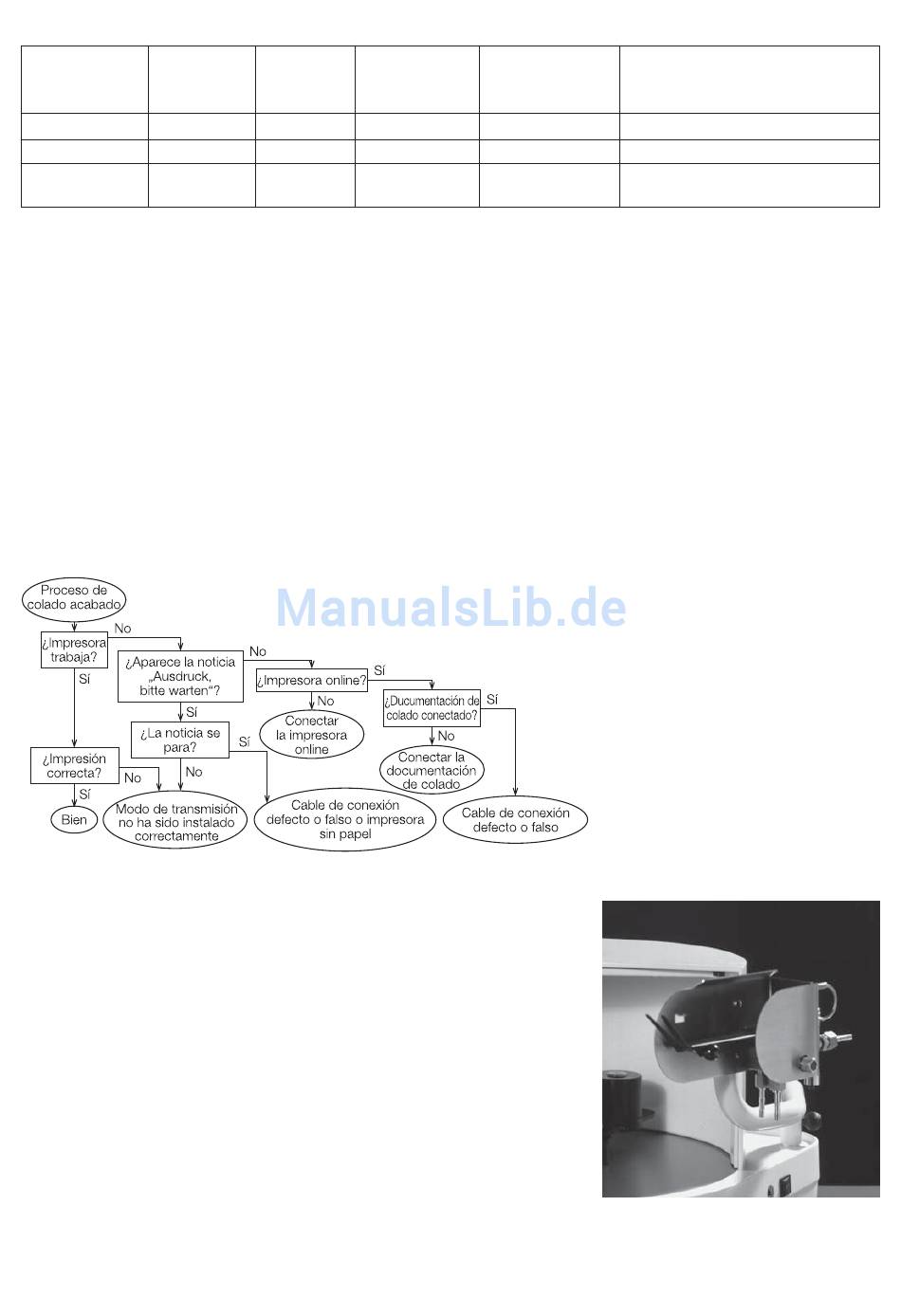

Diagramma para buscar faltas según impresora identificada
2.10 Aplicación del economizador de gas MC
El economizador de gas MC está concebido especialmente para ser aplicado en el Multicast
compact.
Destaca por una seguridad de servicio muy alta, regulación de la llama que se puede preelegir
constantemente y dispuesta siempre para ser encendida, consumo económico y manejo fácil.
Esta adquisible como accesorio separado y puede montarse fácilmente en el Multicast compact.
Atención:
Las instalaciones de gas sólo deben ser realizadas por una empresa especializada y
autorizada (gasista).
50
Señal Señal
(aparado (impresora)
de colado)
TxD RxD
Gnd Gnd
CTS DTR
Dirección Significado
a la impresora datos para la impresión a la impresora
- masa de señales
de la impresora acuse de recibo de la impres
«dispuesto para la recepción»
Imagen 8: Economizador de gas
